آلة SMD أوتوماتيكية
1. محاذاة بصرية، محاذاة دقيقة لوضع الرقاقة، تجنب المحاذاة الخاطئة تمامًا؛ 2. التفكيك التلقائي، اللحام التلقائي، إعادة تدوير الرقاقة تلقائيًا، تحرير العمال تمامًا؛ 3. تشغيل شاشة اللمس، البرنامج مُصمم مسبقًا، ويمكن استخدامه بكفاءة دون الحاجة إلى محترفين التدريب الفني، مما يجعل إصلاح الشريحة أمرًا بسيطًا للغاية.
الوصف

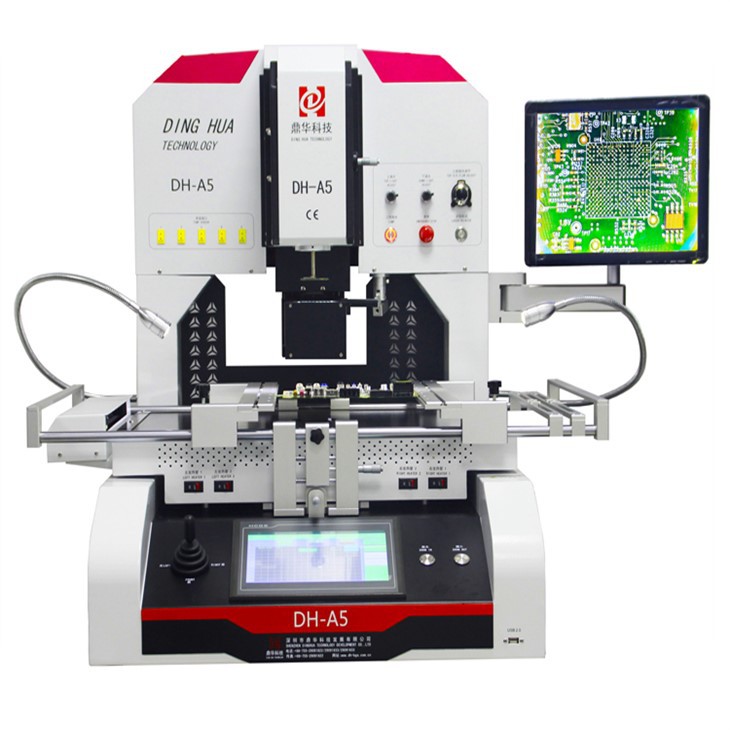

DH-A5 آلة إعادة صياغة BGA تلقائيًا
تم استخدام آلة إعادة صياغة BGA الأوتوماتيكية بالكامل لمشروع Google في فيتنام وهواوي في الصين و
هيونداي في كوريا الخ.
تستخدم على نطاق واسع لصناعات السيارات وصناعات الاتصالات وصناعات المنتجات الإلكترونية وما إلى ذلك، وهو
كفاءة عالية لحل مشكلات ما بعد البيع الخاصة باللوحات الأم المختلفة ذات المشكلات المختلفة عند الإصلاح.محطة إزالة اللحام
سمات
1. المحاذاة البصرية: نظام محاذاة مرئي يمكنه تجنب المحاذاة الخاطئة؛محطة ويلر لإزالة اللحام
2. إزالة اللحام التلقائي: قم بإزالة الشريحة تلقائيًا من اللوحة الأم
3. اللحام التلقائي: لحام شريحة على اللوحة الأم تلقائيًامحطة ديسولديرينغ فراغ
4. موقع الليزر: يحدد موقع الشريحة بالليزر على اللوحة الأم
5. المسح التلقائي: لمساعدتك على مراقبة المكونات حول الرقائق
6.ضبط الموارد البشرية: يمكن تعديل تدفق الهواء العلويمحطة إزالة السرعة
7.شاشة اللمس: يمكن ضبط جميع المعلمات، مثل درجة الحرارة والوقت ومعدل الانحدار وما إلى ذلك.
8. الصينية والإنجليزية: هناك بديل الصينية والإنجليزيةأفضل محطة ديسولديرينغ
9. منفذ USB: تحميل البرامج أو تنزيل ملفات تعريف درجة الحرارة
10. أنابيب الأشعة تحت الحمراء اللامعة: درجة حرارة عاليةدرع زجاجي يغطي منطقة التسخين بالأشعة تحت الحمراء، للحصول على حرارة متساوية
ثنائي الفينيل متعدد الكلور ورقاقة.لحام و desoldering

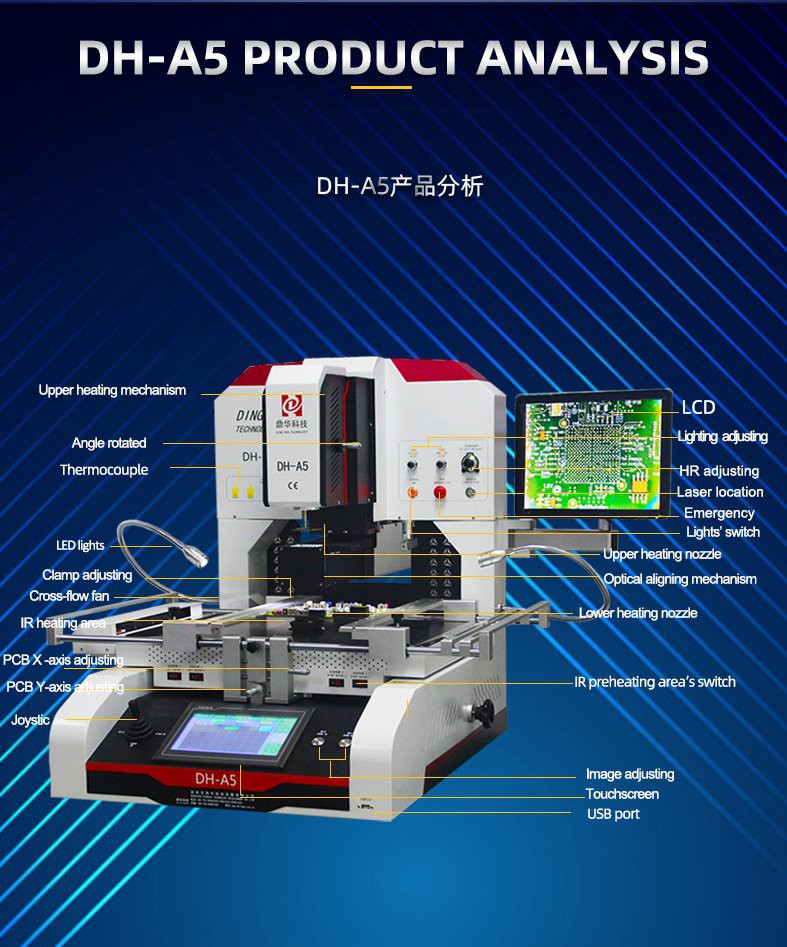

تحليل المنتج
| أغراض | الوظيفة أو الاستخدام |
| آلية التسخين العلوية | فراغ بنيت في مركز الهواء الساخن العلوي |
| زاوية مصنفة | تم تدوير الشريحة للمحاذاةمحطة إزالة اللحام JBC |
| الحرارية | تم اختبار درجات الحرارة الخارجيةدرجة حرارة إزالة اللحام |
| أضواء LED | أضواء العملمحطة ديسولديرينغ مصلحة الارصاد الجوية |
| تعديل البطلينوس | اللوحة الأم موضوعة وثابتة محطة إعادة صياغة ثنائي الفينيل متعدد الكلور |
| مروحة التدفق المتقاطع | تبريد اللوحة الأم ورقاقةsmd لحام الهواء الساخن |
| منطقة التدفئة بالأشعة تحت الحمراء | منطقة التسخينآلة مصلحة الارصاد الجوية السريعة |
| تم تعديل المحور X لثنائي الفينيل متعدد الكلور | تحركت اللوحة الأم على المحور السيني |
| تم تعديل المحور Y لثنائي الفينيل متعدد الكلور | تحركت اللوحة الأم على المحور Yمحطة إعادة صياغة yihua smd |
| جويستيك | تكبير/تصغير، الرأس العلوي لأعلى/لأسفل |
| شاشات الكريستال السائل | شاشة مراقبةإعادة صياغة smt |
| تم تعديل الإضاءة | تم تعديل مصدر الإضاءة CCD البصري |
| تم تعديل الموارد البشرية | تم تعديل تدفق الهواء الساخن العلوي |
| موقع الليزر | تمت الإشارة إلى الشريحة في موضعها على اللوحة الأم |
| طارئ | توقف عند ظهورها محطة إعادة صياغة هاكو SMD |
| مفتاح الضوء | تشغيل/إيقاف |
| فوهة التسخين العلوية | جمع تدفق الهواء الساخنأفضل آلة smd |
| آلية المحاذاة البصرية | دع نقاط الرقاقة تتداخل على اللوحة الأم |
| فوهة التسخين السفلية | جمع تدفق الهواء الساخن |
| مفتاح منطقة التسخين بالأشعة تحت الحمراء | تشغيل/إيقافمحطة لحام الهواء الساخن رخيصة |
| تم تعديل الصورة | تم تعديل الصورة على شاشة المراقبة |
| شاشة تعمل باللمس | تم إدخال ملفات تعريف درجة الحرارةمحطة عمل الهواء الساخن |
| منفذ يو اس بي | تم تحميل البرامج وتنزيل ملفات تعريف درجة الحرارة |
معلمات المنتج
| مزود الطاقة | 110~220 فولت +/-10% 50/60 هرتز |
| القوة المقدرة | 6800W |
| القوة العليا | 1200W سوجون مصلحة الارصاد الجوية |
| قوة أقل | 1200W |
| قوة التسخين بالأشعة تحت الحمراء | 3600W لحام سطح جبل |
| اللوحة الأم ثابتة | أخدود على شكل حرف V، دعامة PCB متحركة عند محور X/Y، مع تركيبات عالمية |
| التحكم في درجة الحرارة | نوع K، حلقة مغلقة |
| دقة درجة الحرارة | +/- 1 درجةمحطة إعادة العمل سوجون مصلحة الارصاد الجوية |
| حجم اللوحة الأم | الحد الأقصى 550*500 مم، الحد الأدنى 10*10 مم |
| حجم الشريحة | الحد الأدنى 1*1 مم، الحد الأقصى 80*80 مم |
| مساحة دقيقة | 0.1 ملممحطة إنحسر الهواء الساخن |
| ضبط المنصة | أمامي/خلفي/يسار/يمين: 15 ملم |
| تكبير/تصغير | 1 ~ 200 مرةلحام الهواء |
| منافذ تم اختبارها لدرجة الحرارة الخارجية | 5 قطع (اختياري)smd بغا |
| دقة التركيب | +/-0.01 ملم |
| البعد | الطول 650 * العرض 700 * الارتفاع 850 ملم |
| الوزن الصافي | 92 كجممحطة ديسولديرينغ مصلحة الارصاد الجوية |

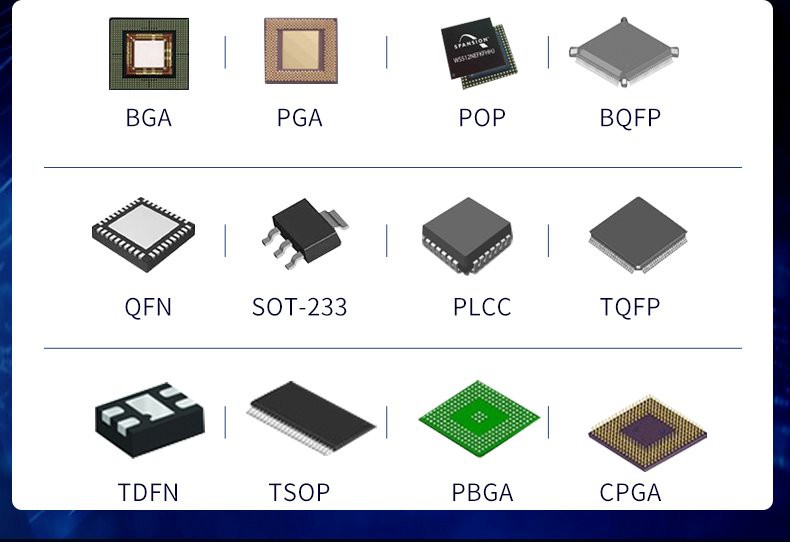

يمكن إعادة صياغة هذه الرقائق على النحو التالي:
إن إمكانية إعادة صياغة تلك الرقائق هو تضمينها جميعًا على النحو التالي، على سبيل المثال لا الحصر:
بغا، PFGA، POP، TQFP، TDFN، TSOP، PBGA، CPGA، وما إلى ذلك.خدمات إعادة صياغة ثنائي الفينيل متعدد الكلور
التحكم بدرجات الحرارة بذكاءمحطة إعادة صياغة ثنائي الفينيل متعدد الكلور
وفقًا لملفات تعريف درجة الحرارة التي تم ضبطها على شاشة اللمس، ستتم معايرة الجهاز تلقائيًا إذا لزم الأمر.إعادة صياغة سريعة لـ 850a SMD

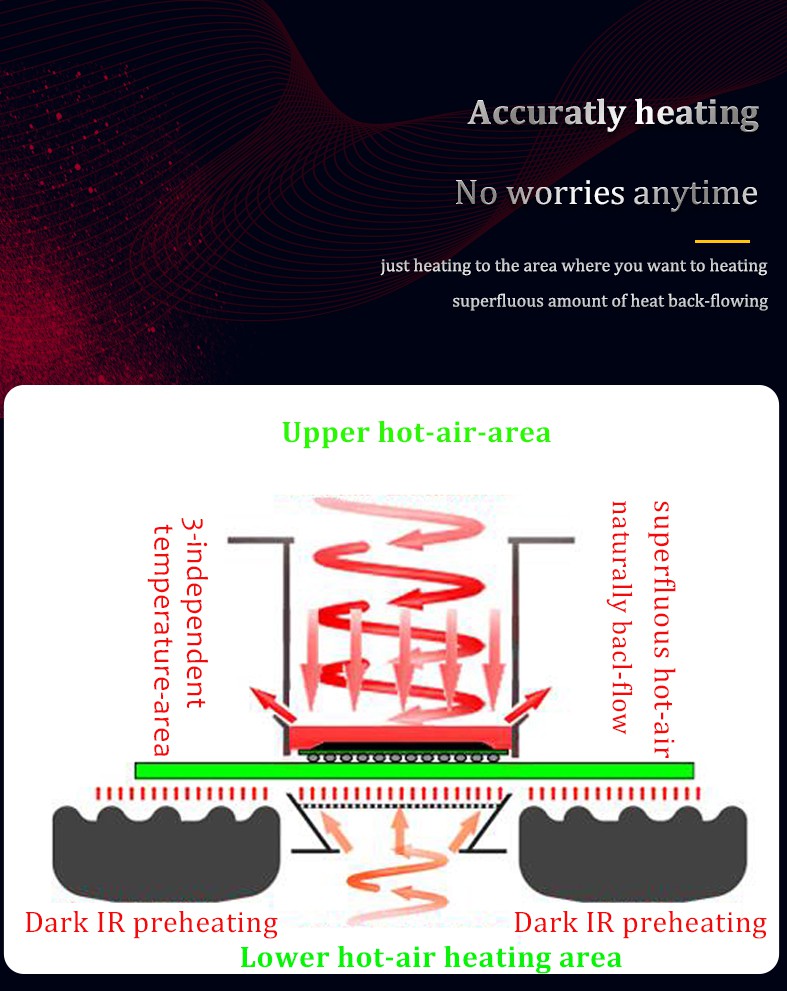

منطقة التسخين المسبق والعمل الأساسيإعادة لوحة الدائرة
تدفق الهواء الساخن العلوي والسفلي لإزالة اللحام أو اللحام، سوف يتدفق تدفق الهواء الاحتياطي بعيدًا.إعادة صياغة ثنائي الفينيل متعدد الكلور
يتم استخدام منطقة التسخين بالأشعة تحت الحمراء للتسخين المسبق للوحة الأم، مما يمكن أن يجعل اللوحة الأم محمية على الأكثر.لحام الرقاقة
موقع الليزرتدفق رقاقة كويك
موقع الليزر - والذي يمكن أن يساعد المهندس في العثور بسرعة على موضع الشريحة على اللوحة الأم.رقاقة كويك smd291
ملفات تعريف درجة الحرارة المخزنةرقائق لحام
تجربة أفضل للعمل عند معالجة إعادة صياغة الأعمال، حيث يمكن تخزين أي عدد تريده من الملفات الشخصية وإدارة معتمدة.إزالة سريعة للرقاقة smd
فيديو العمل لآلة إعادة صياغة BGA الأوتوماتيكية:
