أداة جدول إرجاع اللوحة الأم Lg G3 BGA

تحديد موضع BGA=موضع الليزر + دعامة الأخدود V + نظام التغذية العالمي للمثبتات=الانتقاء التلقائي + التغذية 3 سخانات=2 تسخين الهواء الساخن + نظام التسخين المسبق بالأشعة تحت الحمراء

إرسال التحقيق

الوصف

LG G3 اللوحة الأم BGA Reballing Table Tool DH-A2E

عرض العمل:

إزالة لحام كرة BGA والقصدير

A2E Assemble

تحديد:

1	إجمالي الطاقة	5200w
2	3 سخانات مستقلة	الهواء الساخن العلوي 1200 واط، الهواء الساخن السفلي 1200 واط، التسخين السفلي بالأشعة تحت الحمراء 2700 واط
3	الجهد االكهربى	تيار متردد 220 فولت ±10% 50/60 هرتز
4	قطع كهربائية	شاشة تعمل باللمس مقاس 7 بوصات + وحدة تحكم ذكية في درجة الحرارة عالية الدقة + محرك متدرج + PLC + شاشة LCD + نظام CCD بصري عالي الدقة + تحديد المواقع بالليزر
5	التحكم في درجة الحرارة	حلقة مغلقة بمستشعر K + تعويض درجة الحرارة التلقائي PID + وحدة درجة الحرارة، دقة درجة الحرارة في حدود ±2 درجة.
6	تحديد المواقع ثنائي الفينيل متعدد الكلور	أخدود على شكل حرف V + تركيبات عالمية + رف ثنائي الفينيل متعدد الكلور متحرك
7	حجم ثنائي الفينيل متعدد الكلور القابل للتطبيق	الحد الأقصى 370 × 410 مم الحد الأدنى 22 × 22 مم
8	حجم BGA القابل للتطبيق	2 × 2 مم ~ 80 × 80 مم
9	أبعاد	600 × 700 × 850 ملم (الطول * العرض * الارتفاع)
10	الوزن الصافي	70 كجم

التطبيقات:

مميزة:

A2E 内部发热系统

LG G3 اللوحة الأم BGA Reballing Table Tool DH-A2E

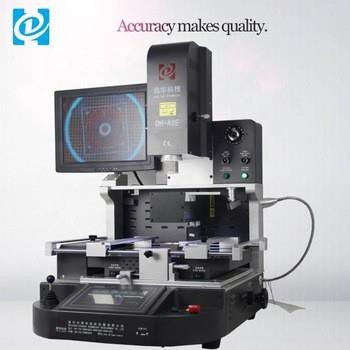

تتميز محطة إعادة العمل DH-A2E Split-Vision BGA بنظام رؤية عالي الدقة. يستوعب النظام ألواحًا يصل حجمها إلى 450 ملم ويضع مكونات من 2 ملم إلى 80 ملم. إذا كنت بحاجة إلى المزيد من الإمكانات، تتوفر ترقية للوحات الأكبر حجمًا. يأتي هذا الطراز مزودًا بسخان مسبق بالأشعة تحت الحمراء ثلاثي المناطق بقدرة 2700-وات. تشتمل الميزات الأخرى على سخان مكون بقدرة 1200-وات على الجانب العلوي ومسخن مكون بقدرة 1200-وات على الجانب السفلي. تم تجهيز النظام البصري الملون بوظائف الرؤية المقسمة والتكبير/التصغير والضبط الدقيق والتركيز التلقائي ووظائف الكاميرا التي تعمل بالبرمجيات. محطة إعادة العمل جاهزة للتوصيل والاستخدام.

Product imga2
