محطة إعادة صياغة الهاتف المحمول البصري BGA

1. التطبيق

اللوحة الأم لجهاز كمبيوتر ، هاتف ذكي ، كمبيوتر محمول ، لوحة منطق MacBook ، الكاميرا الرقمية ، مكيف الهواء ، التلفزيون ،

معدات إلكترونية أخرى من الصناعة الطبية ، صناعة الاتصالات ، صناعة السيارات ، إلخ .

مناسبة لأنواع مختلفة من الرقائق: BGA ، PGA ، POP ، BQFP ، QFN ، SOT223 ، PLCC ، TQFP ، TDFN ، TSOP ، PBGA ، CPGA ،

رقاقة LED .

2. ميزات المنتج

• يستخدم على نطاق واسع في إصلاح مستوى الرقائق في الهواتف المحمولة أو لوحات التحكم الصغيرة أو اللوحات الأم الصغيرة ، إلخ .

• التخلص من ، التثبيت ، واللحام تلقائيًا .

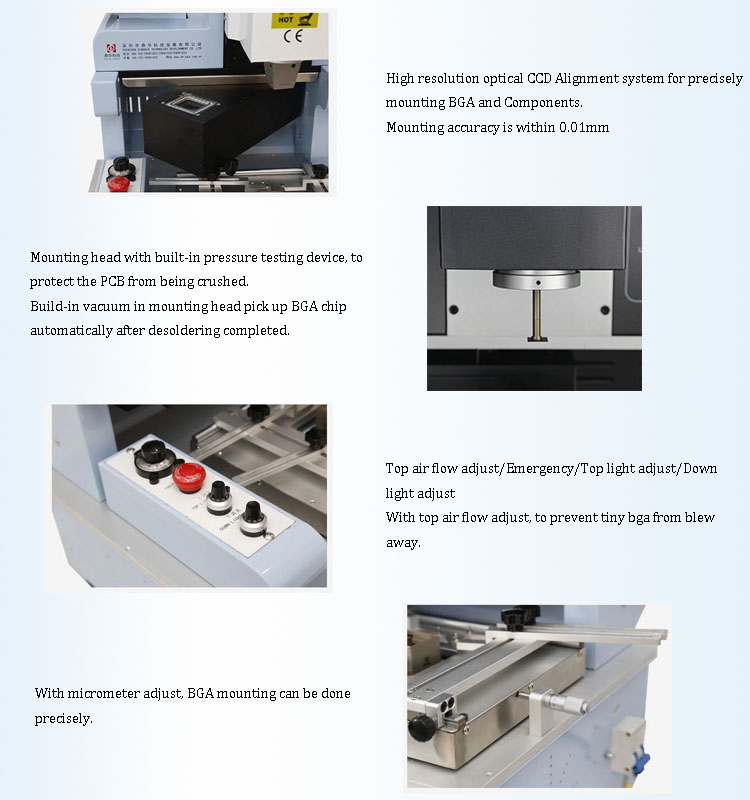

• نظام المحاذاة البصري HD CCD لتركيب المكونات والمكونات بدقة

• الكمبيوتر الصناعي المدمج ، إعداد النظام الرقمي ، ومنطقتان مستقلتان للتدفئة ، ونظام كاميرا CCD Panasonic ،

واجهة محادثة شاشة تعمل باللمس HD ، والتحكم في PLC ، والتحكم المتكامل متعدد الوظائف ، وتصميم الهيكل البشري ،

طي العدسة البصرية والرقم الاختياري وتخزينه واختر ملف تعريف درجة الحرارة .

• وضعان للتشغيل في النظام: Auto/Manual . الوضع التلقائي: لحام تلقائي/desoldering BGA مع زر .

الوضع: يدوي لأعلى/لأسفل رأس أعلى إلى لحام BGA مع BGA مع عصا التحكم . كلا الوضعين يجمعان مع المحاذاة البصرية

وتحديد الليزر لإنهاء العملية . في الوقت نفسه ، يمكن للفراغ المدمج التقاط رقائق BGA مريحة .

• الفراغ المدمج في رأس التثبيت يلتقط رقاقة BGA تلقائيًا بعد الانتهاء من التخلص من .

3. المواصفات

قوة	5300W
سخان أعلى	الهواء الساخن 1200W
أسفل الترويد	Hot Air 1200W . الأشعة تحت الحمراء 2700W
السلطة سوكوف	AC220V ± 10 ٪ 50/60 هرتز
البعد	L530*W670*H790 مم
يطرح	دعم V-Groove CB ، ومع لاعبا اساسيا خارجية خارجية
EmperatureContol	K-type Thermocouple ، التحكم في الحلقة المغلقة ، تسخين مستقل
دقة درجة الحرارة	± 2 درجة
حجم ثنائي الفينيل متعدد الكلور	أقصى 450 *490 مم . min 22 *22 مم
Workbench Tuning	± 15mm إلى الأمام/للخلف ± 15mm اليمين/اليسار
الحد الأدنى تشي سباكينو	80*80-1*1mm
مستشعر درجة الحرارة	1 (اختياري)

4. تفاصيل محطة إعادة صياغة الهاتف المحمول البصري BGA

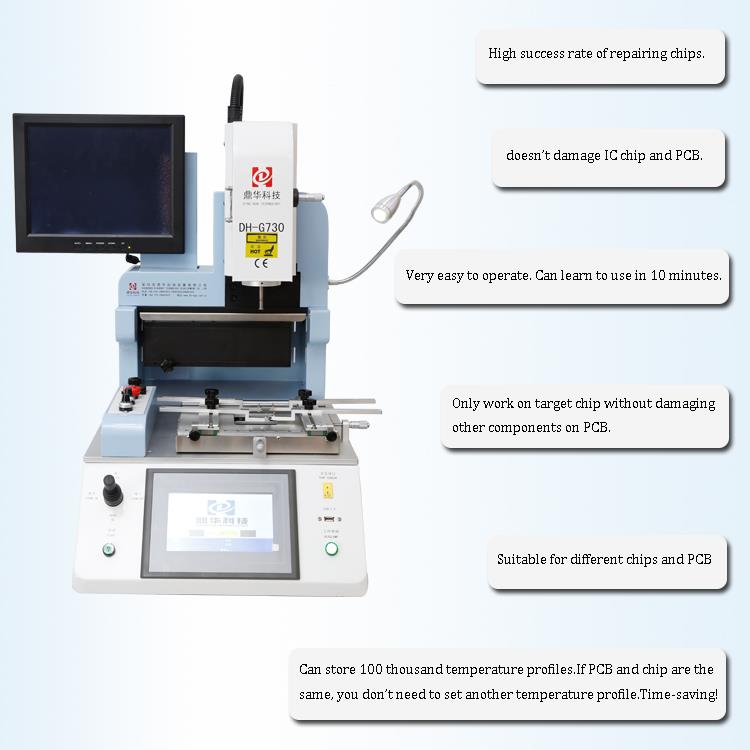

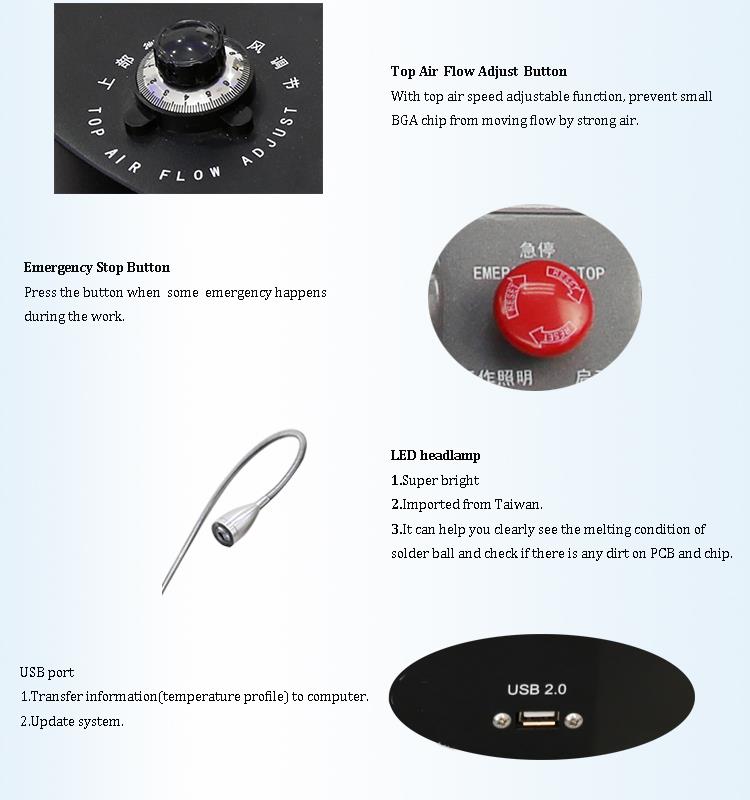

1. كاميرا CCD (نظام محاذاة بصري دقيق) ؛
2. شاشة DIGITAL HD ؛
3. ميكرومتر (اضبط زاوية رقاقة) ؛
4. تسخين الهواء الساخن
5. واجهة شاشة اللمس HD ، PLC Control ؛
6. LED مصابيح الأمامية.
7. التحكم في عصا التحكم .

5. لماذا اختر محطة إعادة صياغة الهاتف المحمول البصري لدينا؟

6. الشهادة

7. التعبئة والشحن

8. اتصل بنا

البريد الإلكتروني: john@dh-kc.com

Whatsapp/WeChat: +86 157 6811 4827

9. المعرفة ذات الصلة

إصلاح اللوحات الأم للكمبيوتر و ICS

1 ، الخطوات الأساسية في إصلاح الكمبيوتر على مستوى الرقائق:

فهم مخططات الدائرة أمر بالغ الأهمية . يجب أن تكون قادرًا على قراءة هذه المخططات لفهم مبادئ عمل الدائرة ، وتسلسلات الطاقة ، وتدفق الإشارة . إذا كنت تستطيع تفسير مخططات دائرة PDF المقدمة من المصنع ، فقد تكون قادرًا على إصلاح ألواح الأم أو عمليات الإعداد التي لم تصادفها أبدًا قبل .

في أعمال الصيانة الفعلية ، ستواجه في كثير من الأحيان نماذج اللوحة الأم غير المألوفة أو تلك التي تضررت من الماء أو الخطأ البشري . في مثل هذه الحالات ، فإن تحليل مخططات PDF الخاصة بالمصنع أمر ضروري . مع دخول المزيد من الأشخاص إلى حقل صيانة الكمبيوتر ، أصبح العديد من صور دائرة المصنع متاحة بشكل عام للمشاركة .}

2 ، تعلم فهم مخططات دائرة المصنع PDF:

لقراءة وفهم مخططات الدائرة ، يجب أن تبدأ بدراسة المكونات الإلكترونية الأساسية - مثل المقاومات والمكثفات والثنائيات والترانزستورات والموسفات والبوابات المنطقية . تعلم هويتها وخصائصها ومبادئ العمل وكيفية توجيه سلوك الدائرة .}

بالإضافة إلى ذلك ، يعد فهم فروق تصميم الدائرة بين الشركات المصنعة الرئيسية أمرًا مهمًا . ستحتاج إلى فهم تصميم الدائرة الحماية وتوقيت الطاقة وتدفق الإشارة . بمجرد إتقان هذه المهارات ، ستتمكن

يعد تعلم كيفية تحديد موقع المكونات الإلكترونية على اللوحة الأم أمرًا بالغ الأهمية . إذا كنت تستطيع تحليل المخطط ولكن لا يمكنك تحديد المكونات الموجودة على اللوحة ، فلن تتمكن من إجراء الإصلاح - مثل تحديد المشتبه به دون أن تكون قادرًا على تحديد موقعها .

3 ، تصميم الدائرة وتشخيص الأعطال:

تعتمد كل دائرة على لوحة أم كمبيوتر على مجموعة من مبادئ العمل . فهم هذه المبادئ يجعل من الأسهل تتبع مسارات الدوائر وتحليلها . أولئك الذين لا يفهمونها غالباً ما يكافحون ، حتى بعد حضور التدريب .

بعض الفنيين يتلقون لوحة أم ولا يعرفون حتى من أين يبدأون . تحديد نقاط اختبار المفاتيح على اللوحة أمر ضروري لتحديد الأعطال . تمامًا كما يستخدم ممارسي الطب الصيني التقليديون النبض لتشخيص المرض ، واستخدام المصلحين الماهرون الجهد ، والمقاومة ، وقراءات اختبار الموجة في تحديد نقاط الاختبار الرئيسية .}

يقضي الكثير من الناس 2-3 أيام في إصلاح اللوحة الأم للكمبيوتر المحمول دون العثور على المشكلة - ليس لأنها غير قابلة للإصلاح ، ولكن لأنهم لا يعرفون مكان اختبار.

4 ، أدوات الإصلاح وأهميتها:

تعد أدوات الإصلاح مثل إمدادات الطاقة القابلة للتعديل والمنظار ضرورية للكشف عن الأعطال . هذه الأدوات تشبه الموجات فوق الصوتية للمستشفى أو آلة التصوير المقطعي - فهي توفر رؤية واضحة للمشكلات الداخلية .

ومع ذلك ، لاستخدام هذه الأدوات بشكل فعال ، يجب أولاً فهم المعرفة المشمولة في الأقسام 1 و 2 و 3. فقط مع هذا الأساس ، يمكنك تشخيص الأخطاء بدقة باستخدام هذه الأدوات .
