إصلاح وحدة المعالجة المركزية للسيارة
1. آلة إعادة صياغة BGA الأوتوماتيكية المستخدمة لتغليف صفيف شبكة العمود أو حزم مقياس الرقاقة أو الحزم المسطحة الرباعية أو صفائف الشبكة الأرضية أو إصلاح SMDs الأخرى.
2. اتفاقية مكافحة التصحر البصرية مع رؤية مقسمة لمنصات لحام الشريحة واللوحة الأم.
3. يمكن تخزين ملفات تعريف درجة الحرارة بما يصل إلى 50000 مجموعة.
4. تسمية مستقلة لكل ملف تعريف درجة الحرارة.
الوصف

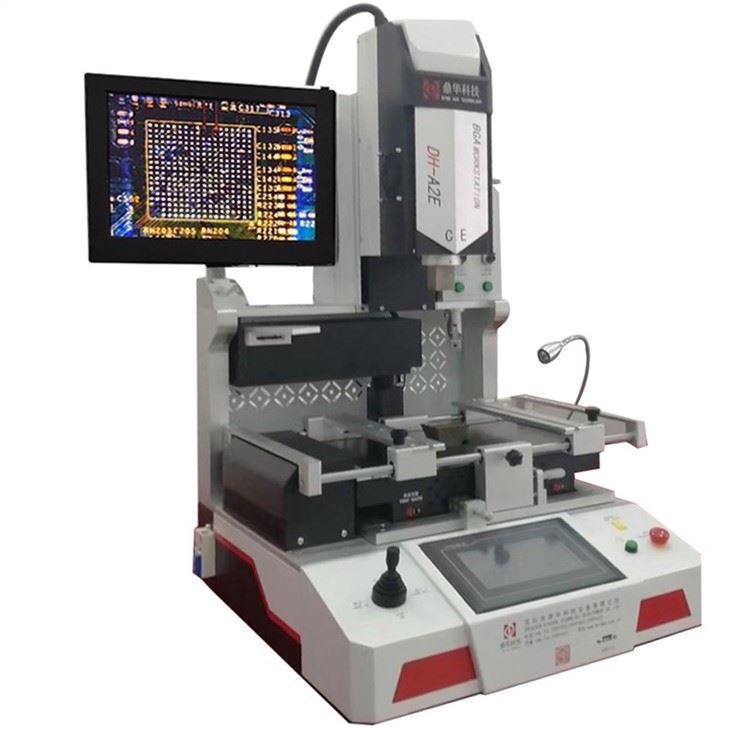

ماكينة إعادة صياغة BGA أوتوماتيكية لإصلاح وحدة المعالجة المركزية للسيارة
وحدة المعالجة المركزية هي جوهر وحدة التحكم الإلكترونية، مع ما يكفي من الموارد والمعرفة، يمكن إصلاح وحدة التحكم الإلكترونية،ولكن للتشخيص والإصلاح
يتطلب المكون المعيب الكثير من الاختبارات والمعدات المتخصصة،واعتمادًا على سبب الفشل،
كم عدد المكونات التالفة وما هي المكونات اللازمة لاستبدالها وما إلى ذلك. إذا تم إصلاح وحدة المعالجة المركزية، فسيتم إنشاء BGA
آلة إعادة العملمن الضروري الاستخدام، وآلة إعادة العمل الأوتوماتيكية مع نظام محاذاة CCD البصريخيار أفضل.
لإصلاح وحدة المعالجة المركزية، يعد الطراز DH-A2E رائعًا:

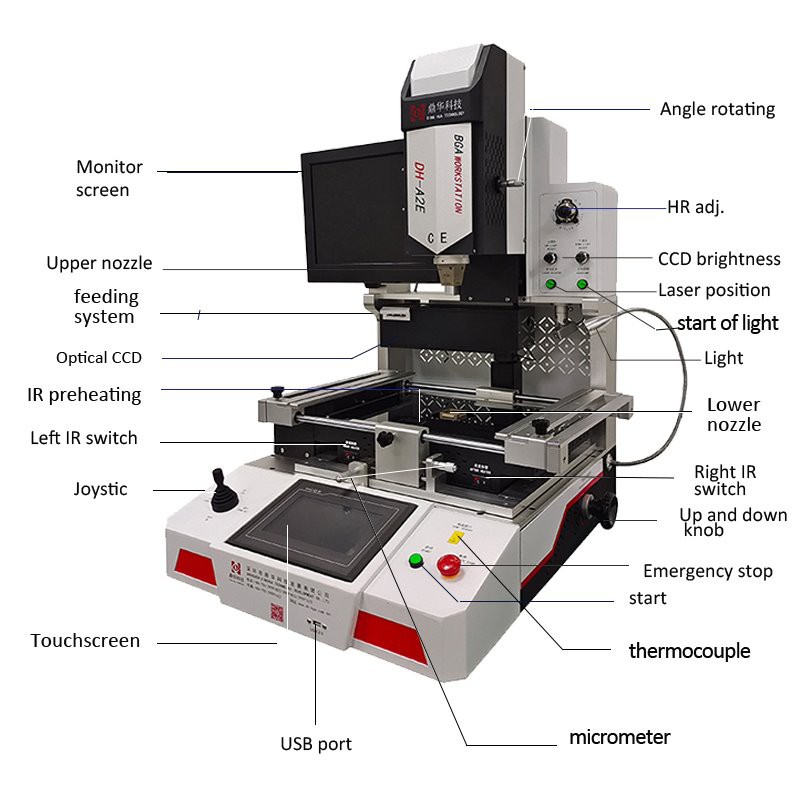

مقدمة الجهاز:
| أغراض | الاستخدام أو الوظيفة |
| شاشة مراقبة | تم تصوير الشريحة واللوحة الأم |
| الفوهة العلوية | لتجميع الهواء الساخن للتدفئة |
| نظام التغذية | حمل أو إعادة تدوير سعر محطة إعادة صياغة شريحة BGA تلقائيًا |
| اتفاقية مكافحة التصحر البصرية | محاذاة وتركيب مرئي |
| التسخين بالأشعة تحت الحمراء | منطقة التسخين |
| مفتاح الأشعة تحت الحمراء الأيسر | تشغيل/إيقاف محطة لحام بغا |
| جويستيك | منطقة داخل / خارج |
| شاشة تعمل باللمس | لضبط درجة الحرارة والوقت بمحطة reballing بغا |
| منفذ يو اس بي | تحميل البرنامج أو تنزيل ملف تعريف درجة الحرارة |
| ميكرومتر | ضبط دقيق +/-15مم |
| الحرارية | تم اختبار درجات الحرارة الخارجية |
| يبدأ | البدء في العمل |
| توقف اضطراري | توقف عن الجري |
| أعلى وأسفل المقبض | صعودا وهبوطا |
| مفتاح الأشعة تحت الحمراء الأيمن | تشغيل/إيقاف |
| فوهة سفلية | لتجميع الهواء الساخن للتدفئة |
| ضوء | إضاءة |
| بداية الضوء | تشغيل/إيقاف |
| موضع الليزر | لتحديد موقع بسرعة |
| سطوع اتفاقية مكافحة التصحر | تم تعديل السطوع |
| الموارد البشرية | تعديل تدفق الهواء الساخن |
| زاوية دوارة | تدور الشريحة |
شاشة مراقبة
يمكن تصوير وسادات اللحام ونقاط الرقائق الخاصة باللوحة الأمشاشة الكريستال السائل، تظهر بألوان مختلفة
لكي يكون سهلاللتداخل.

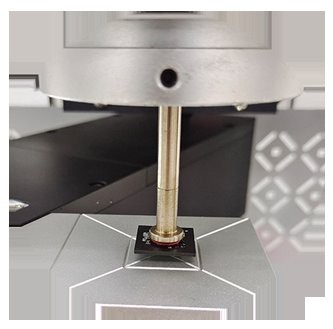

التقطت رقاقة وفراغ
وحدة تغذية الرقاقة أوتوماتيكية لتنفيذ الرقاقة وإعادتها،المكنسة الكهربائية والفوهة العلوية 2 في 1، والتي يمكن وضعها عموديًا
اختر شريحة أو استبدل شريحة على اللوحة الأم.
Joystic of BGA rework macine لإصلاح وحدة المعالجة المركزية للسيارة.
عصا التحكم المصممة لراحة اليد يمكن أن تصمد تمامًاالتكبير أو التصغير عند المحاذاة في الحالة اليدوية.
وبالإضافة إلى ذلك، يمكن أن يكون الرأس العلوي صعودا أو هبوطايتم التحكم فيها بواسطة عصا التحكم أيضًا عند الاستخدام اليدوي.

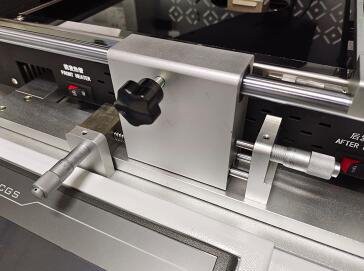

ميكرومتر للمحاذاة
دقة قابلة للتكرار تصل إلى 0.01 مم، يمكن أن تكون اللوحة الأميمكن نقلها إلى اليسار أو اليمين والخلف أو الخلف 15 مم، زاوية الرقاقة
يمكن أن تتحول حوالي 60 درجة.

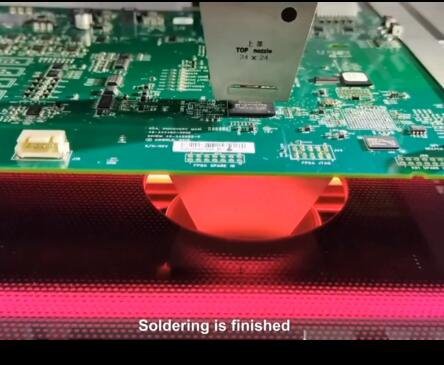

التدفئة لحام
التدفئة الهجينة بما في ذلك تسخين الهواء الساخن والأشعة تحت الحمراء للقاعاللوحة الأم محمية من عدم التسخين.
المعارف ذات الصلة حول آلة إعادة صياغة BGA:
الأجهزة المثبتة على السطح ولوحات الدوائر المطبوعة (PCBs) مع تعبئة مصفوفة الشبكة الكروية (BGA).يمكن إعادة صقلها أو إصلاحها باستخدام محطة إعادة صياغة BGA (SMDs). يمكن للخبراء استبدالأي أجزاء مفقودة في مركبات ثنائي الفينيل متعدد الكلور باستخدام محطات إعادة العمل هذه، أو يمكنها إزالة القطع المعيبةواستعادتها في الأماكن الخاطئة. يمكن أيضًا استخدام محطات إعادة العمل
العمل على مركبات ثنائي الفينيل متعدد الكلور ذلكتحتوي على SMDs أخرى، أو حزم على نطاق الرقائق، أو حزم مسطحة رباعية، أو عبوات مصفوفة الشبكة الأرضية، أو عمود
تغليف مصفوفة الشبكة. لذلك، محطات إعادة صياغة SMD أو التكنولوجيا المثبتة على السطح (SMT)تتم تسمية محطات إعادة العمل
لمحطات إعادة صياغة BGA أيضًا.
حجم مركبات ثنائي الفينيل متعدد الكلور التي يمكن إعادة صياغتها، بالإضافة إلى أنواع وكمية الوظائف التي يمكن إعادة صياغتهايتم تحديدها
من خلال ميزات كل محطة إعادة صياغة BGA. على سبيل المثال، لأبسطالعمليات، تعمل محطات إعادة صياغة BGA بدون وظيفة الرؤية المقسمة بشكل أفضل، ولكن تلك التي تحتوي عليهاالعمل بشكل أفضل للوظائف الأكثر صعوبة. بالإضافة إلى ذلك، بعض محطات إعادة العمل مؤتمتة بالكامل، والبعض الآخرتتطلب العمل اليدوي الكامل.
