محطة إعادة صياغة الهاتف التلقائي للهاتف المحمول
محطة إصلاح الهواتف المحمولة IC Machine Machine DH-G730 ، تستخدم في محطة إعادة صياغة iPhone و Samsung و Huawei وما إلى ذلك.
الوصف

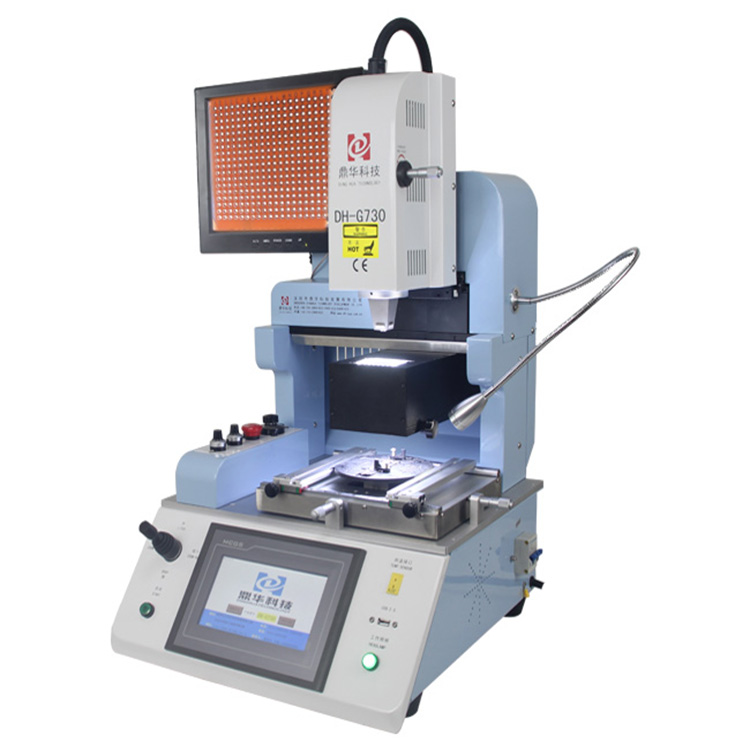

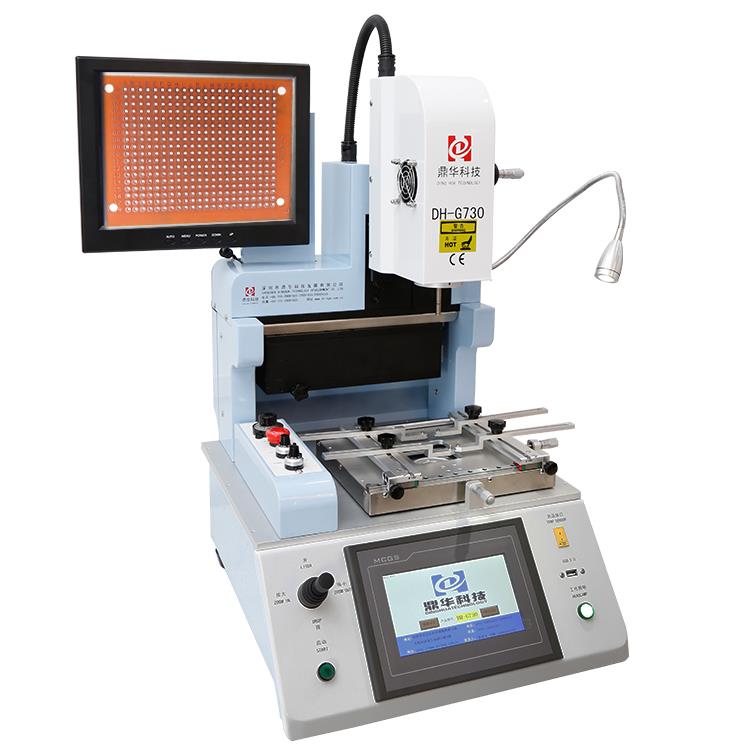

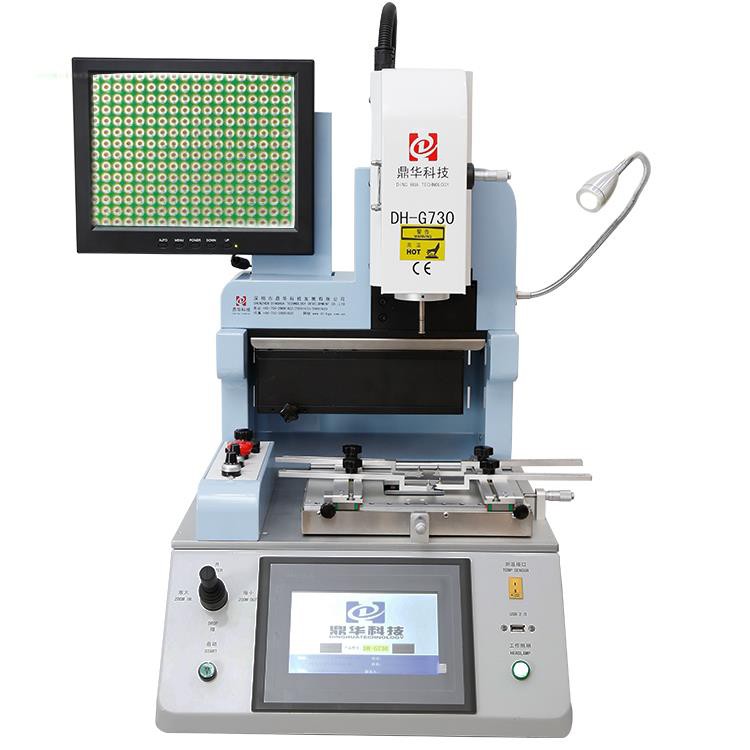

محطة إعادة صياغة الهاتف المحمول Automatic BGA هي آلة إعادة صياغة دقيقة مصممة للتخلص التلقائي ، والتنظيف ، والمحاذاة ، وإعادة تسليم رقائق BGA (ومكونات SMD الأخرى) على اللوحات الأم للهاتف المحمول . وهي تجمع بين:
- التدفئة المزدوجة (أعلى وأسفل ، في كثير من الأحيان مع السخان قبل IR)
- أنظمة الرؤية (CCD + Laser) لمحاذاة دقيقة
- التحكم في درجة حرارة الحلقة المغلقة
- وظائف الالتقاط التلقائي والمكروم والتفريغ
محطة إصلاح الهواتف المحمولة IC آلة التمرد المصممة لأجهزة iPhone
جهاز DH-G730 الأيسر الجانب الأيسر . وظيفة تعديل التدوير ، ومفتاح الطوارئ ، وما إلى ذلك لـ iPhone و Samsung و Huawei وما إلى ذلك إصلاح .
الجانب الأيمن للجهاز ، مفتاح آمن للطاقة ، مصباح LED العام
زر ضبط تدفق الهواء العلوي ، مفتاح الطوارئ وأضواء العدسة CCD الضوئية ، تستخدم لإصلاح رقاقة IC على iPhone .

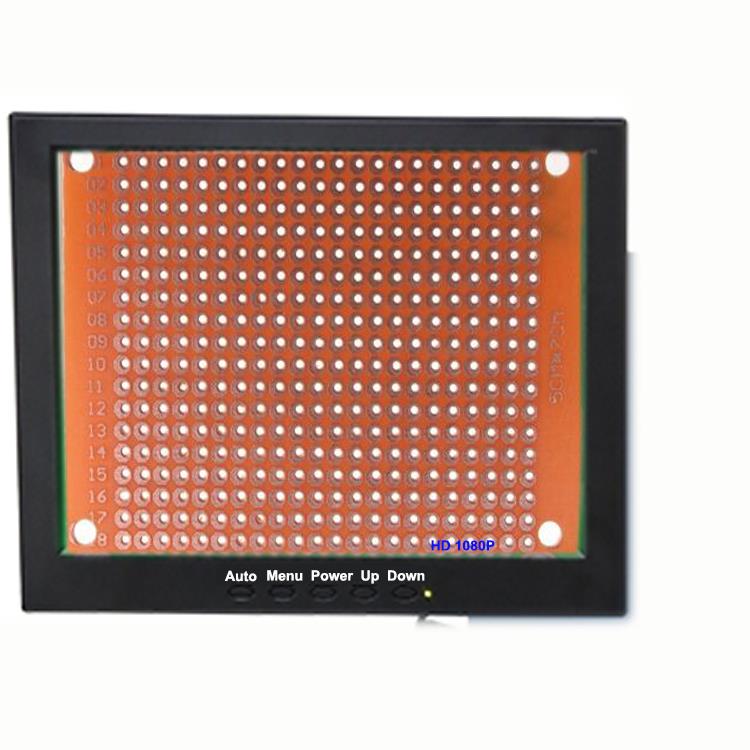

شاشة عرض HD ، 1080 بكسل 15 بوصة ، تكبير/خارج حتى 200 مرة ، مما يجعل كل نقاط شوهد بوضوح .

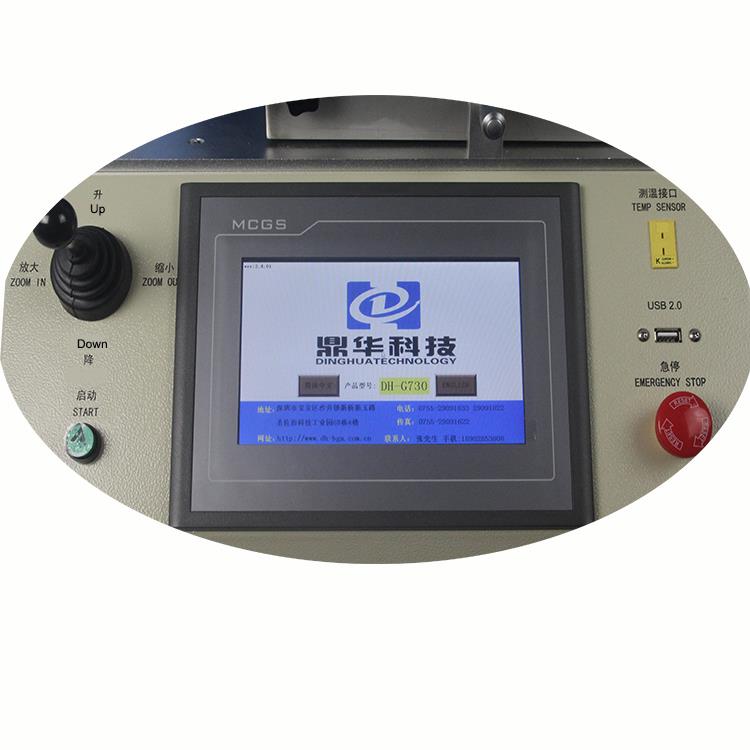

واجهة تشغيل سهلة ومريحة ، عند الدليل ، باستخدام عصا التحكم لتعيين جميع المعلمات ، ثم انقر فقط إلى "ابدأ" لبدء جميع العمل .
| القوة الكلية | 2500W |
| سخان أعلى | 1200W |
| سخان أسفل | 1200W |
| قوة | AC110 ~ 240V ± 10 ％ 50/60Hz |
| أوضاع التشغيل | وضعان: يدوي وتلقائي . |
| HD Touchscreen ، Man-Machine الذكي ، إعداد النظام الرقمي . | |
| عدسة كاميرا CCD الضوئية | 90 درجة مفتوحة/قابلة للطي |
| شاشة مراقبة | 1080P |
| تكبير الكاميرا | 1x - 220x |
| طاولة العمل الرائعة: | ± 15mm إلى الأمام/للخلف ، ± 15mm يمين/يسار ، |
| الميكرومتر العلوي لضبط الزاوية | 60 ͦ |
| دقة التنسيب: | ± 0.01mm |
| موقف ثنائي الفينيل متعدد الكلور | تحديد المواقع الذكية ، يمكن ضبط ثنائي الفينيل متعدد الكلور في اتجاه x ، y مع "5 نقاط دعم"+ |
| V-Groov PCB Bracket + Universal Liptures . | |
| إضاءة | قاد تايوان ضوء العمل ، أي زاوية قابلة للتعديل |
| تخزين ملف تعريف درجة الحرارة | 50 ، 000 مجموعات |
| التحكم في درجة الحرارة | مستشعر K ، حلقة مغلقة ، PLC Control |
| دقة درجة الحرارة | ± 1 درجة |
| حجم ثنائي الفينيل متعدد الكلور | جميع أنواع اللوحات الأم للهاتف المحمول |
| رقاقة BGA | 1x 1 - 80 x80 مم |
| الحد الأدنى تباعد الرقائق | 0.15mm |
| مستشعر درجة الحرارة الخارجية | قطعة واحدة |
| أبعاد | L500 × W460 × H640 مم |
| وزن صافي | 37 كجم |
سمات:
1.الكمبيوتر الصناعي المدمج ، إعدادات النظام الرقمي ، ومنطقتين للتدفئة المستقلين ، ونظام كاميرا CCD Panasonic ، وواجهة محادثة شاشة تعمل باللمس عالية الدقة ، والتحكم في PLC ، والتحكم المتكامل متعدد الوظائف ، والتصميم المريح ، والعدسة البصرية القابلة للطي ، والترقيم الاختياري ، والتخزين ، وملفات درجات الحرارة القابلة للاختيار .
2.وضعان للتشغيل في النظام: Auto/Manual .
- الوضع التلقائي:الجنود/desolders تلقائيًا مع زر واحد .
- الوضع اليدوي:يدويًا يحرك الرأس العلوي لأعلى/لأسفل إلى لحام/desolder BGA باستخدام عصا التحكم .
يتم دمج كلا الوضعين مع المحاذاة البصرية وتحديد المواقع بالليزر لإكمال العملية . في هذه الأثناء ، يجعل الفراغ المدمج مناسبة لالتقاط رقاقة BGA .
3.وظائف متعددة: "تحديد المواقع السريعة" ، "Holding درجة الحرارة" ، "مستشعر الضغط ،" تحليل درجة الحرارة الفورية ، "التحذير الصوتي قبل نهايات التدفئة ،" المحاذاة البصرية البصرية HD ، "التحكم في درجة الحرارة عالية الدقة ، معدل الإصلاح العالي ، الاستقرار العالي ،" إلخ.
4.التحكم في حلقة المغلقة الحرارية عالية الدقة من النوع K-type ونظام تعويض درجة الحرارة التلقائي PID . المجهز ب PLC ، وحدات درجة الحرارة ، ووحدة تحكم ذكية ، يسمح بانحراف درجة الحرارة في الوقت الحالي} {}. بالإضافة إلى ذلك.
5.يمنع المباراة العالمية المنقولة أضرار ثنائي الفينيل متعدد الكلور للمكونات الطرفية ، مناسبة لإصلاح جميع أنواع مركبات ثنائي الفينيل متعدد الكلور .
6.تضمن إضاءة LED عالية الطاقة سطوع العمل الكافي . الفوهات المغناطيسية بأحجام مختلفة ، مصنوعة من سبيكة التيتانيوم ، من السهل استبدال وتثبيت ، ومقاومة التشوه والصدأ .
7.6-8 يمكن ضبط شرائح درجة الحرارة للتدفئة العلوية والسفلية (ما يصل إلى 16 قطعة إجمالية) . يدعم تخزين 50 ،000 منحنيات درجة الحرارة ، والتي يمكن ترقيمها وتعديلها وتطبيقها في أي وقت لمختلف bgas . ، والتعديل ، والتكيف متاح أيضًا عن طريق اللمس {}}}
8.تحذير الصوت من 5 إلى 10 ثوان قبل أن يذكر نهايات التدفئة المشغل لالتقاط شريحة BGA في الوقت . بعد التدفئة ، ستنشط مروحة التبريد تلقائيًا . عندما تنخفض درجة الحرارة إلى درجة حرارة الغرفة (<45℃), the cooling system stops automatically to prevent heater aging.
CE Certified . الحماية المزدوجة: حارس محموم + وظيفة إيقاف الطوارئ .
