محطة لحام بالأشعة تحت الحمراء

                                                                                      محطة لحام بالأشعة تحت الحمراء

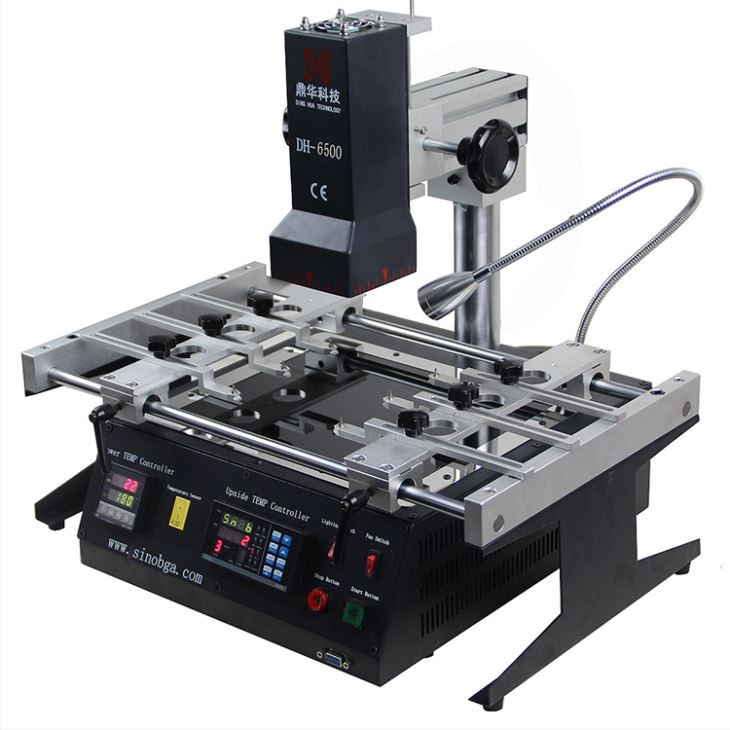

محطة إعادة صياغة IR BGA كاملة مع منطقتين للتدفئة، مناسبة لشريحة كبيرة الحجم (أقل من 80*80 مم)،

وثنائي الفينيل متعدد الكلور، مثل التلفزيون ووحدة التحكم في الألعاب والكمبيوتر وما إلى ذلك.

معلمة الإنتاج

إجمالي الطاقة	2300W
سخان علوي	450W
سخان سفلي	1800 واط، مغلق بالكامل في حجرة محمية بالزجاج
قوة	110 ~ 250 فولت 50/60 هرتز
حركة الرأس العلوي	لأعلى/لأسفل، قم بالتدوير بحرية.
إضاءة	تايوان أدى ضوء العمل، أي زاوية تعديلها.
تخزين	قم بتخزين 10 مجموعات من ملفات درجة الحرارة
تحديد المواقع	يمكن تعديل دعم ثنائي الفينيل متعدد الكلور في اتجاه X وY باستخدام أداة تثبيت عالمية خارجية
التحكم في درجة الحرارة	مستشعر K، حلقة مغلقة
دقة درجة الحرارة	±2 درجة
حجم ثنائي الفينيل متعدد الكلور	الحد الأقصى 270*320 مم الحد الأدنى 20*20 مم
شريحة بغا	5*5~80*80 ملم
الحد الأدنى لتباعد الشريحة	0.15 ملم
مستشعر درجة الحرارة الخارجية	1 قطعة
أبعاد	الطول 480 × العرض 370 × الارتفاع 390 ملم
الوزن الصافي	حوالي 15.5 كجم

تفاصيل المنتج

سخان الأشعة تحت الحمراء العلوي، 80*80 مم، يستخدم لتسخين جميع الرقائق تقريبًا

يمكن استخدامه على نطاق واسع للوحات الأم ذات الحجم الكبير الذي يصل إلى 270*320 مم

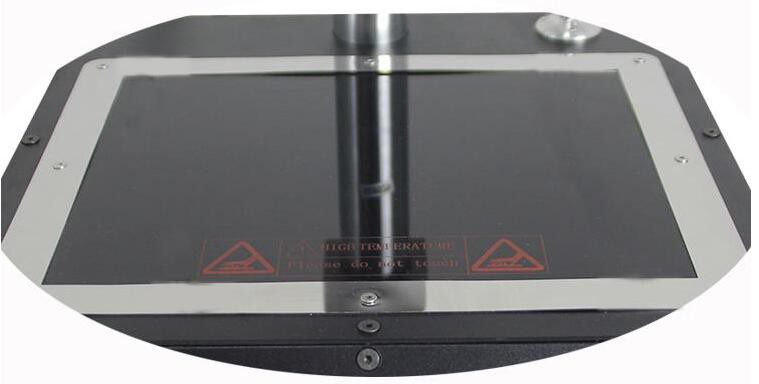

الجزء السفلي من الأشعة تحت الحمراء محاط بالكامل بغطاء زجاجي

لوحة عدادات لضبط درجة الحرارة والوقت، سهلة التشغيل والاستخدام بشكل مريح

لوحة العدادات

محطة لحام بالأشعة تحت الحمراء - ميزات خاصة:

• سخان مستورد: عالي الجودة ومتين.
• لوحة سيراميك للتسخين بالأشعة تحت الحمراء من تايوان مع واقي زجاجي.
• منطقتان للتسخين: السخان العلوي يعمل بالأشعة تحت الحمراء، والسخان السفلي يعمل بالتسخين المسبق بالأشعة تحت الحمراء أيضًا.
• التحكم في الحلقة المغلقة من النوع K: دقة درجة الحرارة ضمن ±2 درجة. يكتشف موصل المستشعر الخارجي درجة الحرارة الفعلية أثناء التسخين.
• نظام الإخطار الصوتي: يتم إصدار تذكير صوتي قبل 5 إلى 10 ثوانٍ من انتهاء عملية التسخين، لتنبيه المشغل للاستعداد.

خدماتنا

• قبل التسليم: ستخضع الآلة لاختبار الاهتزاز لمدة 12 ساعة على الأقل قبل التسليم. وبعد ذلك، سيتم اختبار الجهاز مرة أخرى للتأكد من أنه يعمل بشكل صحيح.
• بعد التسليم: عندما تصل الآلة إلى موقعك، سنتواصل معك عبر البريد الإلكتروني أو الهاتف أو الواتساب للتأكد من معالجة البضائع في الوقت المناسب.
• استلام الآلة: سوف نقدم الدعم الفني للتركيب والتشغيل.

التعليمات

س: كيف يتم تعبئة المنتج ؟

ج: المنتج معبأ في علبة كرتونية بداخلها رغوة للحماية.

س: هل أنت مصنع؟

ج: نعم، نحن مصنع مع قسم البحث والتطوير الخاص بنا وورشة عمل خالية من الغبار.

س: إذا طلبت كمية كبيرة، هل يمكنني الحصول على سعر أفضل؟

ج: نعم، يرجى الاتصال بنا للحصول على التفاصيل.

س: هل يمكنني زيارة ورشة العمل الخاصة بك؟

ج: نعم يمكنك الزيارة. يرجى اعلامنا مقدما.

محطة اللحام بالأشعة تحت الحمراء - التعامل مع التجميعات الإلكترونية

التفريغ الكهروستاتيكي (ESD)

بعض المكونات المستخدمة في التجميعات الإلكترونية حساسة للكهرباء الساكنة ويمكن أن تتلف بسبب التفريغ. يتم إنشاء الشحنات الساكنة عند فصل المواد غير الموصلة، كما هو الحال عند التقاط الأكياس البلاستيكية أو فتحها، أو عند حدوث احتكاك بين الملابس الاصطناعية، أو عند توزيع الأشرطة البلاستيكية. يمكن أن تنشأ هذه الاتهامات أيضًا من مصادر أخرى عديدة.

يمكن أن تتراكم الشحنات الساكنة المدمرة على الموصلات القريبة، مثل جلد الإنسان، ويتم تفريغها على شكل شرارة بين الموصلات. على سبيل المثال، عندما يلمس شخص ما سطح مجموعة اللوحة المطبوعة بشحنة ثابتة، يمكن أن يحدث تلف إذا مر التفريغ عبر نمط موصل إلى مكون حساس للكهرباء الساكنة. من المهم ملاحظة أن مستوى الضرر الساكن للمكونات لا يمكن أن يشعر به البشر عادةً (عادةً ما يكون أقل من 3،000 فولت).

الإجهاد الكهربائي الزائد (EOS)

يمكن أن يحدث تلف الإجهاد الكهربائي (EOS) بسبب طفرات الطاقة غير المرغوب فيها، والتي يمكن أن تحدث داخل مكاوي اللحام، ومستخرجات اللحام، وأدوات الاختبار، وغيرها من المعدات التي تعمل بالكهرباء. يجب أن يكون هذا الجهاز مصممًا لمنع التفريغ الكهربائي الذي قد يسبب الضرر.

مناطق العمل الآمنة ESD/EOS

الغرض من منطقة العمل الآمنة ESD/EOS هو منع تلف المكونات الحساسة بسبب المسامير والتفريغ الساكن. يجب تصميم هذه المناطق وصيانتها لتقليل مخاطر تلف ESD/EOS.

طرق المناولة والتخزين

1 ، جمعيات لوحة الكمبيوتريجب دائمًا التعامل معها في مناطق العمل المخصصة بشكل صحيح.

2، يجب فحص مناطق العمل المعينة بشكل دوري للتأكد من استمرارها في تلبية معايير السلامة لحماية البيئة والتنمية المستدامة. تشمل المخاوف الرئيسية ما يلي:

• أ. طرق التأريض الصحيحة.
• ب. تبديد الكهرباء الساكنة لأسطح العمل.
• ج. تبديد الكهرباء الساكنة لأسطح الأرضيات.
• د- تشغيل المنافيخ الأيونية والمسدسات الهوائية الأيونية.

3. يجب أن تظل مناطق العمل المخصصة خالية من المواد المولدة للكهرباء الساكنة مثل الستايروفوم أو الفينيل أو البلاستيك أو الأقمشة أو أي مواد أخرى تولد شحنات ساكنة.

4، يجب أن تبقى مناطق العمل نظيفة ومرتبة. لمنع تلوث مجموعات لوحة الكمبيوتر، لا يُسمح بتناول الطعام أو التدخين في منطقة العمل.

5، عند عدم الاستخدام، يجب تخزين المكونات الحساسة ولوحات الكمبيوتر في أكياس أو صناديق محمية.

6، عند التعامل مع تجميعات لوحة الكمبيوتر، يجب أن يتم تأريض المشغل بشكل صحيح بإحدى الطرق التالية:

• أ. ارتداء رباط المعصم المتصل بالأرض.
• ب. ارتداء موطئين للكعب وإبقاء كلا القدمين على سطح أرضي ثابت ومبدد.

7، ينبغي التعامل مع تجميعات لوحة الكمبيوتر من الحواف. تجنب لمس الدوائر أو المكونات (انظر الشكل 1).

8، ينبغي أيضًا التعامل مع المكونات من الحواف كلما أمكن ذلك. تجنب لمس أطراف المكونات (انظر الشكل 2).

9.لا ينبغي استخدام كريمات اليد والمستحضرات التي تحتوي على السيليكون، لأنها يمكن أن تسبب مشاكل في قابلية اللحام والتصاق الإيبوكسي. تتوفر مستحضرات خاصة مصممة لمنع تلوث لوحات الكمبيوتر.

10، يجب تجنب تكديس لوحات وتجميعات الكمبيوتر لمنع حدوث أضرار مادية. تتوفر رفوف وصواني خاصة للتعامل معها.
