آلة استبدال IC

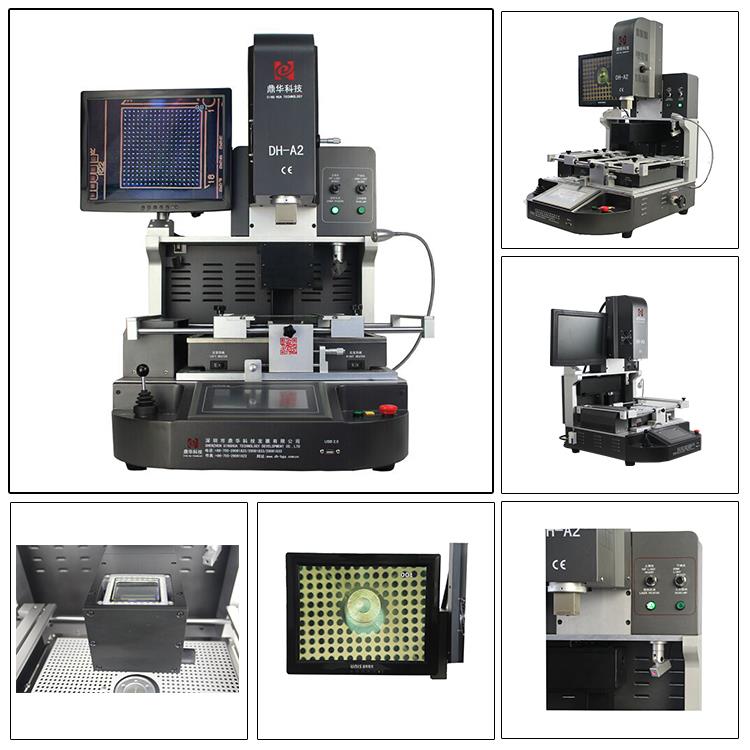

محطة إعادة عمل BGA الأوتوماتيكية DH-A2، لحام وإزالة اللحام وتركيب الرقائق تلقائيًا. معدل نجاح عالي للإصلاح، سهل الاستخدام
الوصف
آلة استبدال IC الأوتوماتيكية مع نظام المحاذاة البصرية
1.تطبيق آلة استبدال IC
مناسبة لمختلف ثنائي الفينيل متعدد الكلور.
اللوحة الأم للكمبيوتر والهاتف الذكي والكمبيوتر المحمول ولوحة منطق MacBook والكاميرا الرقمية ومكيف الهواء والتلفزيون و
المعدات الإلكترونية الأخرى من الصناعة الطبية، وصناعة الاتصالات، وصناعة السيارات، وما إلى ذلك.
مناسبة لأنواع مختلفة من الرقائق: BGA، PGA، POP، BQFP، QFN، SOT223، PLCC، TQFP، TDFN، TSOP، PBGA، CPGA، شريحة LED.
2. ميزات المنتج لآلة استبدال IC
• فك وتركيب ولحام تلقائيا.
• كاميرا CCD تضمن المحاذاة الدقيقة لكل وصلة لحام،

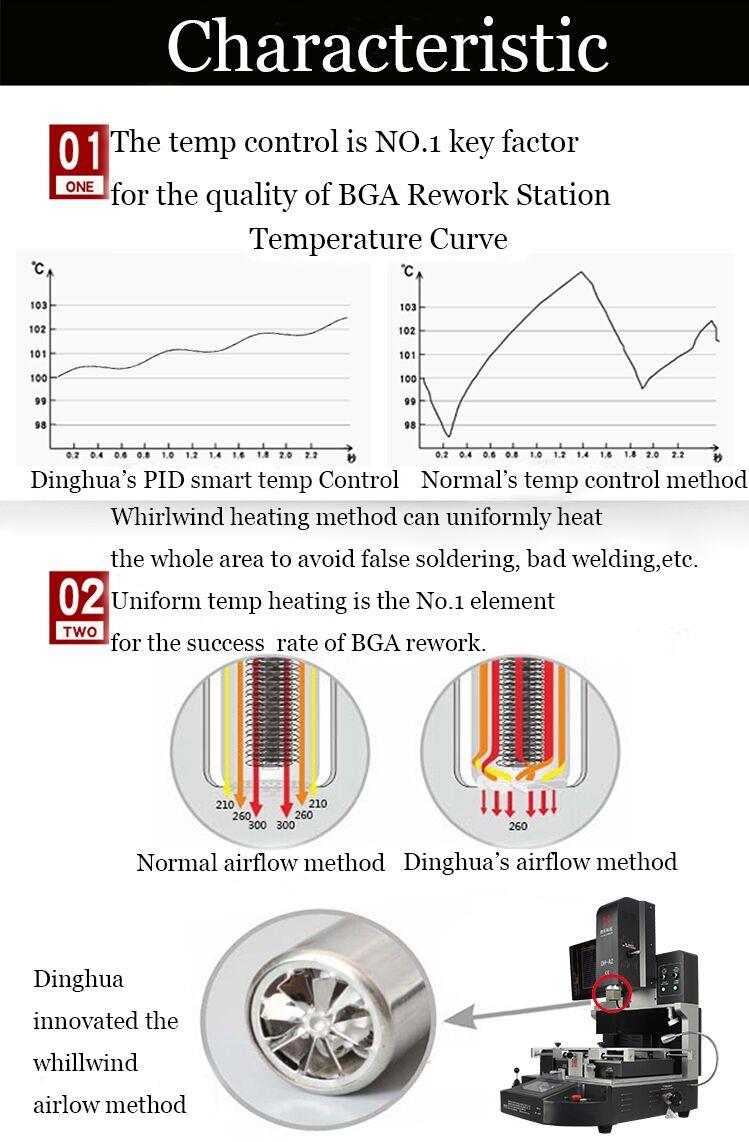

• ثلاث مناطق تسخين مستقلة تضمن التحكم الدقيق في درجة الحرارة.
• يعد الدعم المركزي الدائري متعدد الفتحات بالهواء الساخن مفيدًا بشكل خاص لثنائي الفينيل متعدد الكلور وBGA الكبير الحجم الموجود في المركز
ثنائي الفينيل متعدد الكلور. تجنب اللحام البارد وحالة إسقاط IC.
• يمكن أن تصل درجة حرارة سخان الهواء الساخن السفلي إلى 300 درجة، وهو أمر بالغ الأهمية بالنسبة للوحة الأم ذات الحجم الكبير.
وفي الوقت نفسه، يمكن ضبط السخان العلوي للعمل المتزامن أو المستقل.

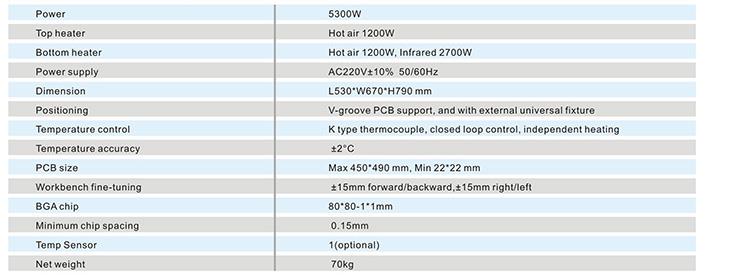

3.مواصفات آلة استبدال IC

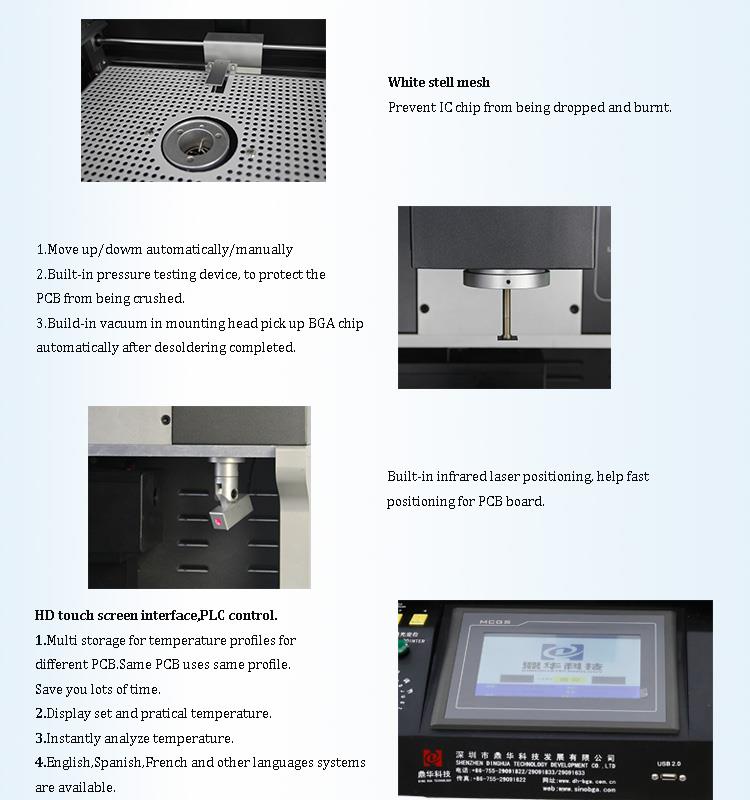

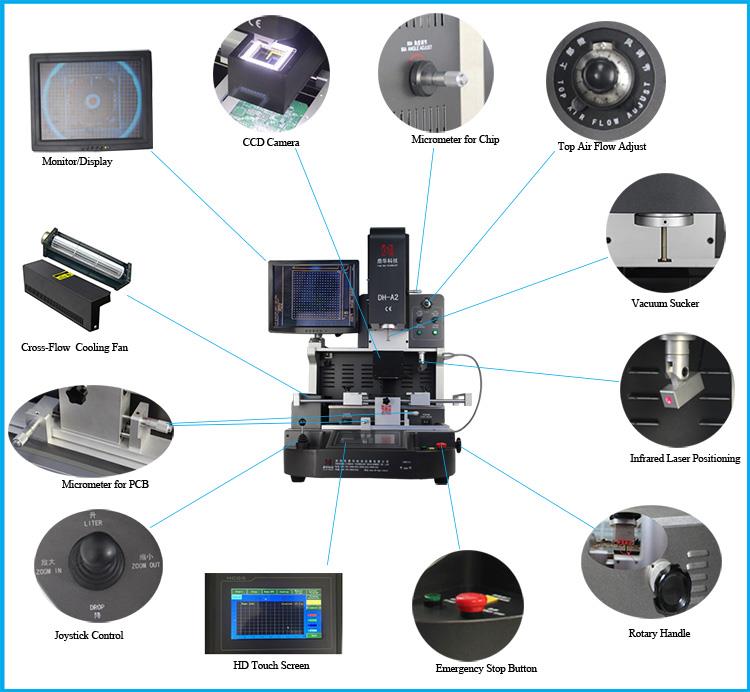

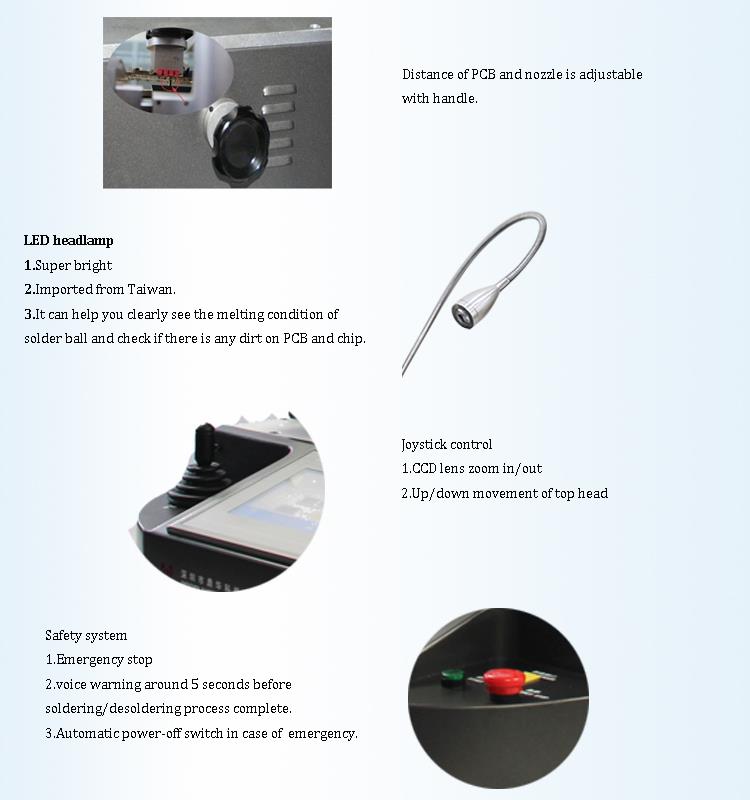

4. تفاصيل آلة استبدال IC

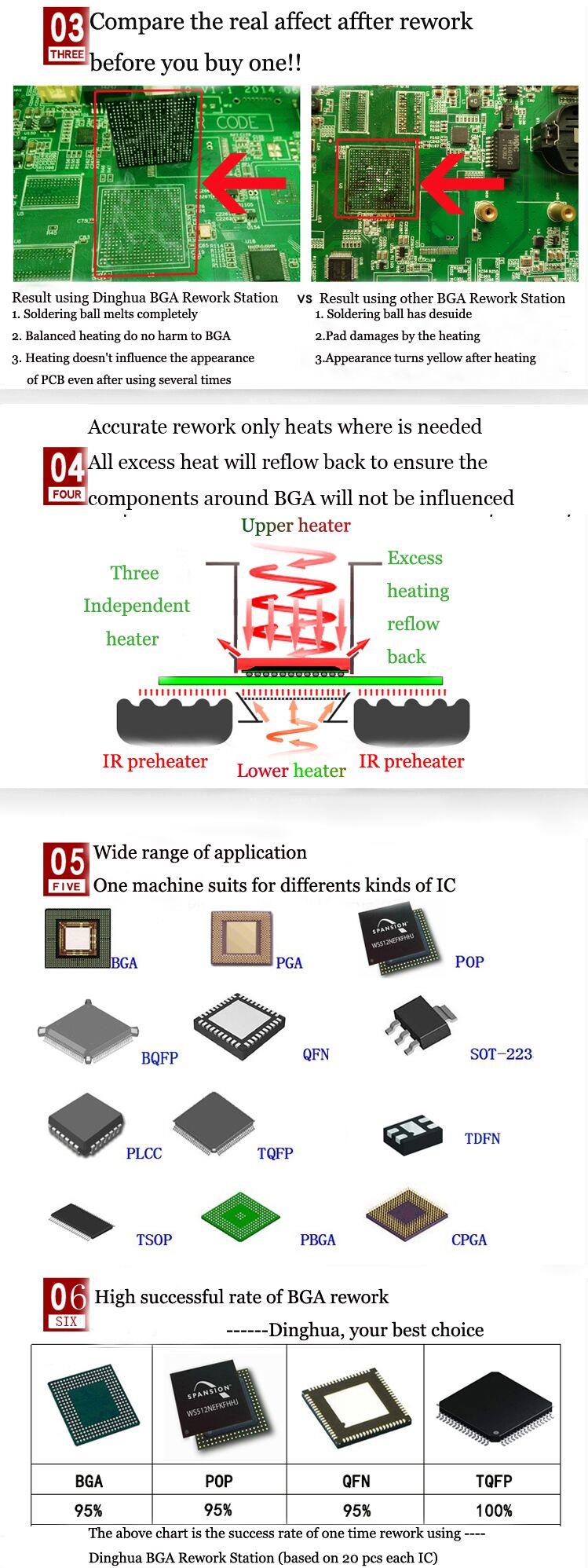

5. لماذا تختار آلة استبدال IC الخاصة بنا؟
6. شهادة آلة استبدال IC
لتقديم منتجات عالية الجودة، كانت SHENZHEN DINGHUA TECHNOLOGY DEVELOPMENT CO., LTD أول من اجتاز
شهادات UL، E-MARK، CCC، FCC، CE ROHS. وفي الوقت نفسه، لتحسين نظام الجودة وتحسينه، قامت Dinghua بذلك
حصلت على شهادة التدقيق في الموقع ISO وGMP وFCCA وC-TPAT.

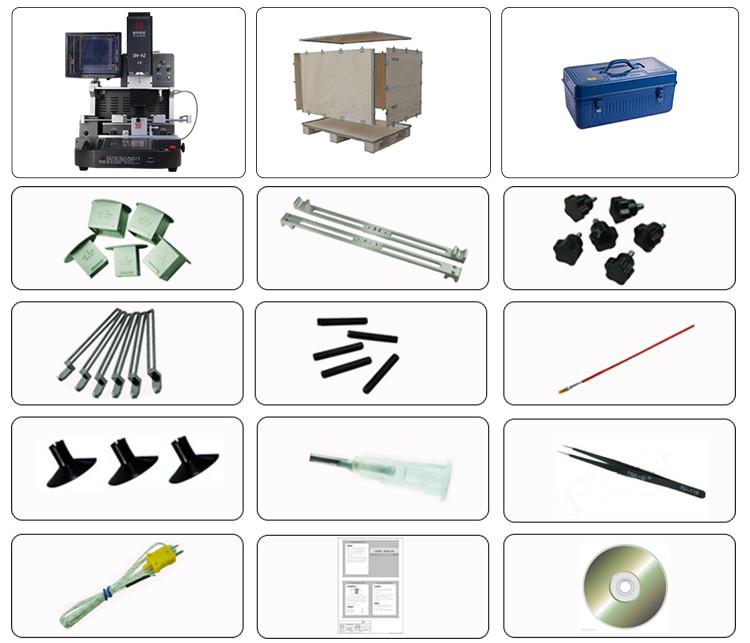

7. التعبئة والشحنآلة استبدال IC
8. اتصل بآلة استبدال IC
Email: john@dh-kc.com
واتساب/Wechat/Mob:+86 157 6811 4827
9. المعرفة ذات الصلة
الاستعداد للصيانة
1. قم بإجراء تحليل أولي للفشل:
إن الدعوة إلى الجرأة على القيام بذلك لا تعني تشجيع القسوة. مثل ظاهرة الفشل، سبب الفشل ليس هو نفسه. إذا واجهت نفسظاهرة الفشل، فمن الواضح أنه ليس من الحكمة تناول الدواء بشكل أعمى واستبدال الجهاز بشكل أعمى. إذا كان لديك القليل من الشك أثناء الصيانة، فسوف تكون حريصًالاستبدال الجهاز. كما أنه قد يسبب العديد من الأعطال الجديدة مما يسبب مشاكل أو يزيد من صعوبة أعمال الصيانة. في الحالات الشديدة، لوحة دوائر قيمةيمكن تفكيكها وإلغائها بالكامل ولا يمكن استعادتها.
إذن ما هي الطريقة الصحيحة؟ ينبغي الحرص على قياس المكونات ذات الصلة بعناية. على سبيل المثال، إذا تبين أن الجهاز غير طبيعي في وظيفته، فليس من الضروري ذلكللتأكيد على الفور أن الجهاز معطل. وبدلاً من ذلك، من الضروري إجراء مزيد من التحقق من الأجهزة المختلفة والآثار المحيطة بها. فقط من خلال التحقيق الشامل يمكننرى الظاهرة ونكتشف الجوهر.
الخطوات العامة لعمل تحليل الأخطاء هي كما يلي:
(1)، ظاهرة فشل لوحة الدائرة (استفسار لموظفي الإصلاح).
(2) تحليل أولي للمواقع المحتملة لتوزيع الخطأ حسب ظاهرة الخطأ.
(3)، وفقًا لتقسيم المنطقة الوظيفية للوحة الدائرة، قم بعمل مخطط تدفق خطأ بسيط.
(4)، خطوة بخطوة وفقًا لمخطط تدفق الأخطاء، وهو مفيد جدًا لتراكم تجربة الحكم.
بالإضافة إلى ذلك، بعد إصلاح العطل، يجب تسجيل جميع إجراءات الصيانة، ويجب فرز مواد الصيانة ذات الصلة وفرزها لتوجيه الصيانة المستقبلية.
2. قم بإعداد الأدوات والمعلومات اللازمة:
(1) قم بإعداد أدوات القياس اللازمة، مثل اختبار الصيانة، والمقياس المتعدد (الرقمي/المؤشر)، ومتعقب الدائرة القصيرة، والمبرمج، وممحاة EPROM، ومولد الإشارة،مقياس التردد، راسم ذبذبات التخزين، محلل المنطق، إلخ. قم بإعداد أدوات الإصلاح اللازمة، مثل الملقط، ومستخرجات IC، وقواطع الأسلاك، والكماشة القطرية، والقفازات المضادة للكهرباء الساكنة، وأداة إزالة الغباركرات الأذن وفرش الغسيل، المفكات غير الحثية، الأقلام الكهروستاتيكية، مكاوي اللحام الكهربائية، أجهزة اللحام، مسدس الهواء الساخن، محطة لحام بالنفخ بدرجة حرارة ثابتة،إلخ.
(2) قم بإعداد المكونات شائعة الاستخدام، مثل سلسلة TTL، وسلسلة COMS، وسلسلة الذاكرة المشتركة، وسلسلة LSI الشائعة، وسلسلة أجهزة الواجهة المشتركة، وسلسلة المفاتيح التناظرية الشائعة،إلخ. قم أيضًا بإعداد بعض سلاسل المقاومات (المقاومات)، والمكثفات، والمحاثات، والترانزستورات، وما إلى ذلك.
وبطبيعة الحال، من الصعب على أي شخص أن يكون قادرا على الاستعداد لذلك. حتى لو تم إعداده بالكامل كما هو موضح أعلاه، فلن يكون هو نفسه تمامًا. هنا مجرد تعداد روتيني.
أشياء كثيرة مفيدة فقط في مواقف معينة. على سبيل المثال، يحدث قصر في الدائرة بين مصدر الطاقة والأرضي للوحة دائرة معقدة بسبب جهاز معين، ولكنيتم قصور إمدادات الطاقة والأرض لجميع الأجهزة أثناء الاختبار. من الصعب جدًا التحقق. من السهل جدًا أن يكون لديك جهاز تعقب للدائرة القصيرة في هذا الوقت.
(3) قبل الفحص، يجب على موظفي الإصلاح فهم الأضرار التي لحقت بلوحة الدائرة المعيبة وتقرير التشخيص على الجهاز. هذا مهم جدًا بشكل صحيحوتحديد الخطأ بشكل فعال.
إذا سمحت الظروف، يجب على موظفي الصيانة الذهاب إلى الموقع لإلقاء نظرة فعلية على ظاهرة الخلل وتحديد ما إذا كانت لوحة دائرة الإصلاح معيبة بالفعل. هذا هوعلى سبيل المثال، ما إذا كانت لوحة الدائرة متصلة بشكل صحيح، والقابس آمن، وما إذا تم تغيير الإعداد، وما إذا كانت خطوات تشغيل الجهاز صحيحة، وما إلى ذلك، فإن العديد من اللوحات الجيدةغالبًا ما يتم الحكم عليها بشكل خاطئ على أنها أخطاء بسبب نقص خبرة المشغل.
(4) قبل الصيانة، من الأفضل معرفة المستوى المنطقي والشكل الموجي المنطقي لكل نقطة اختبار للوحة الدائرة المعيبة في ظل الظروف العادية. على الأقل فهم وظائف واستخدامات كل جهاز رئيسي، وإعداد أدلة المعلمات الخاصة بالأجهزة ذات الصلة. جاهز وتحليل في أي وقت.
(5) قبل اختبار مصدر الطاقة، من الضروري معرفة نوع مصدر الطاقة، والقطبية الإيجابية والسلبية، والمكونات الضعيفة والدائرة القصيرة، والأجزاء المفقودة، وما إلى ذلك.لوحة الدائرة. كن حذرًا عند اختبار التشغيل الأولي، وذلك لتجنب إضافة مصدر طاقة خاطئ. لوحة سيئة.
3. نفس اللوحة لها قيمة كبيرة لإصلاح الأخطاء:
من الأفضل أن يطلب موظفو الصيانة من وحدة الإصلاح أو المصلح توفير لوحة جيدة مطابقة لللوحة المعيبة أو لوحة سيئة مطابقة لللوحة المعيبة.
في الصيانة الحالية على مستوى المكونات، تتمتع العديد من أدوات الاختبار بوظائف مقارنة جيدة نسبيًا لأجهزة اللوحة الجيدة والسيئة. قيمة المجلس الجيد للنجاحفي بعض الأحيان تكون الإصلاحات أكبر بكثير من مخطط الدائرة، مما قد يؤدي إلى تحسين سرعة الإصلاح ومعدل الإصلاح بشكل كبير.
تتمتع لوحة الدائرة السيئة المشابهة للوحة الدائرة المعيبة أيضًا بقيمة مرجعية كبيرة للصيانة. لأن نقاط الخطأ في اللوحتين السيئتين ليست بالضرورة هي نفسها،
وحتى لو كانت نقاط الفشل هي نفسها، فإن درجة الضرر ليست هي نفسها. لذلك، غالبًا ما يكون إصلاح عدة لوحات سيئة متطابقة في نفس الوقت أسهل وأسهل من إصلاحهالوحة سيئة.
