محطة إعادة العمل BGA التلقائية DH-A2E
محطة إعادة صياغة BGA للكاميرا الضوئية الأوتوماتيكية CCD
لحام تلقائي ، إزالة اللحام والتركيب ، رقاقة الالتقاط التلقائي عند اكتمال عملية إزالة اللحام.
تم تفعيل نظام التغذية الأوتوماتيكي للرقاقة.
نظام المحاذاة الضوئية HD CCD لتركيب BGA والمكونات بدقة. عدسة CCD قابلة للطي التلقائي والتمدد.
تحديد المواقع بالليزر لشريحة BGA واللوحة الأم.
الوصف
محطة إعادة صياغة BGA للكاميرا الضوئية الأوتوماتيكية CCD
ملخص الميزات
☛ اللحام التلقائي ، إزالة اللحام والتركيب ، التقاط الشريحة تلقائيًا عند اكتمال عملية إزالة اللحام.
☛تم تفعيل نظام التغذية الأوتوماتيكي للرقاقة.
☛ نظام المحاذاة البصرية HD CCD لتركيب BGA والمكونات بدقة. عدسة CCD قابلة للطي والتمدد التلقائي.
☛ MITSUBISHI PLC مستقل بالداخل للتحكم في الحركات ، وهي حركة أكثر استقرارًا ودقة.
☛ الليزر لتحديد المواقع بسرعة رقاقة BGA واللوحة الأم.
☛ دقة تركيب BGA في حدود 0. 01 ملم ، معدل نجاح الإصلاح 99.9 بالمائة.
مجهزة بزر ضبط تدفق الهواء العلوي ، لتلبية متطلبات الرقائق الصغيرة.
☛ وظائف أمان فائقة ، مع حماية في حالات الطوارئ.
☛ عملية سهلة الاستخدام ، نظام مريح متعدد الوظائف.

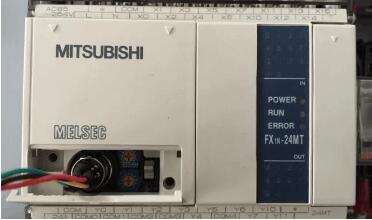

اليابان المستقلة الأصلية التحكم MITSUBISHI PLC
أعلى السخان / رأس التركيب / حركة عدسة CCD أكثر استقرارًا ودقة.

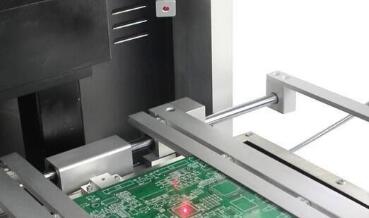

موقف الليزر
وضع الليزر المساعدنينغ ، تحديد المواقع بسرعة للقيام بأعمال متكررة على نفس النوع من لوحات ثنائي الفينيل متعدد الكلور ،
يوفر لك الكثير من الوقت الثمين.
| تحديد | ||
| 1 | إجمالي الطاقة | 5300w |
| 2 | 3 سخانات مستقلة | أعلى الهواء الساخن 1200 واط ، وانخفاض الهواء الساخن 1200 واط ، والتسخين بالأشعة تحت الحمراء السفلي 2700 واط |
| 3 | الجهد االكهربى | AC220V ± 10 ％ 50/60 هرتز |
| 4 | قطع كهربائية | شاشة تعمل باللمس مقاس 7 بوصات بالإضافة إلى وحدة تحكم ذكية عالية الدقة في درجة الحرارة محرك متدرج بالإضافة إلى شاشة PLC بالإضافة إلى شاشة LCD بالإضافة إلى نظام CCD بصري عالي الدقة بالإضافة إلى تحديد المواقع بالليزر |
| 5 | التحكم في درجة الحرارة | حلقة مغلقة K-Sensor بالإضافة إلى تعويض درجة الحرارة التلقائي PID بالإضافة إلى وحدة درجة الحرارة ودقة درجة الحرارة في حدود ± 2 درجة. |
| 6 | تحديد المواقع ثنائي الفينيل متعدد الكلور | V-groove بالإضافة إلى تركيبات عالمية بالإضافة إلى رف متحرك ثنائي الفينيل متعدد الكلور |
| 7 | حجم ثنائي الفينيل متعدد الكلور المطبق | ماكس 370 × 410 مم كحد أدنى 22 × 22 مم |
| 8 | حجم BGA المطبق | 2x2mm ~ 80x80mm |
| 9 | أبعاد | 600x700x850mm (L * W * H) |
| 10 | الوزن الصافي | 70 كجم |
التعبئة والتسليم
