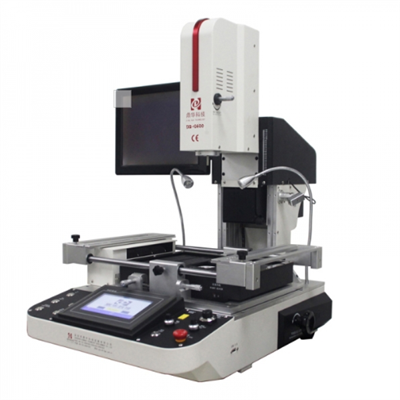

محطة إعادة صياغة صفيف شبكة الكرة
يمثل DH-A2E قفزة للأمام في تكنولوجيا إعادة العمل، حيث يجمع بين الأتمتة الصناعية ودقة أقل من - ملليمتر للتعامل مع إصلاحات PCB الأكثر صعوبة. تم تصميم محطة إعادة عمل مصفوفة الشبكة الكروية هذه-المميزة بالكامل للبيئات التي تكون فيها إمكانية التكرار ووقت التشغيل والنتائج الخالية من العيوب غير قابلة للتفاوض-.
الوصف

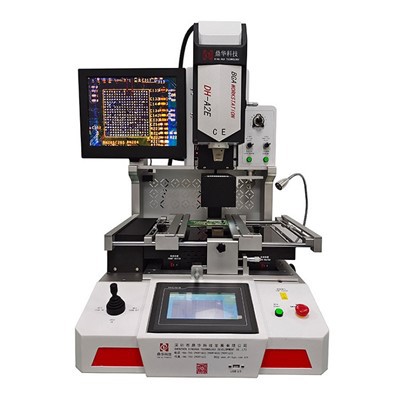

DH-A2E: التطور التالي في إعادة العمل الآلي الدقيق
يضع DH-A2E معيارًا جديدًا للإصلاح الآلي وعالي الدقة لثنائي الفينيل متعدد الكلور. مصممة على أنها متقدمةمحطة إعادة صياغة صفيف شبكة الكرة، فهو يدمج المحاذاة البصرية مع دورات -الالتقاط والوضع والإزالة واللحام المؤتمتة بالكامل، مما يقلل بشكل كبير من تبعية المشغل والأخطاء البشرية.
تم تصميم هذا من أجل الدقة وسهولة الاستخداممحطة إعادة صياغة SMDيحقق مواصفات رائعة: التحكم في درجة الحرارة ضمن ±1 درجة ودقة تحديد المواقع بمقدار 0.01 مم. تتيح واجهة الشاشة البديهية التي تعمل باللمس-والبرامج المحملة مسبقًا-للتقنيين من جميع مستويات المهارة تنفيذ عمليات معقدةإعادة صياغة بغا التلقائيالعمليات بثقة. بدءًا من وحدات BGA- الدقيقة الدقيقة وحتى المكونات الكبيرة، يتعامل DH-A2E مع نطاق واسع من إصلاحات SMT، مما يجعله حجر الزاوية المثالي لأي معمل إصلاح إلكترونيات حديث أو خط إنتاج يسعى إلى تعزيز الإنتاجية والاتساق.
مزايا المنتجات

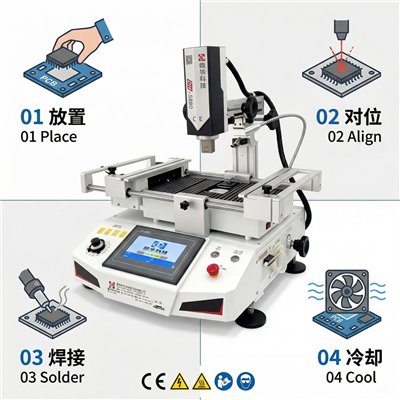

1. دورة إعادة العمل مؤتمتة بالكامل:استمتع بتجربة عملية-حقيقية من خلال إزالة الرقاقة ووضعها ولحامها تلقائيًا. يكتمل نظام الرؤية المتكامل والتعامل الآلي مع المواد (الاختيار والتغذية وتحديد موضع الكاميرا) أإعادة صياغة بغا التلقائيعملية تقلل من التدخل اليدوي وتزيد من الإنتاجية.

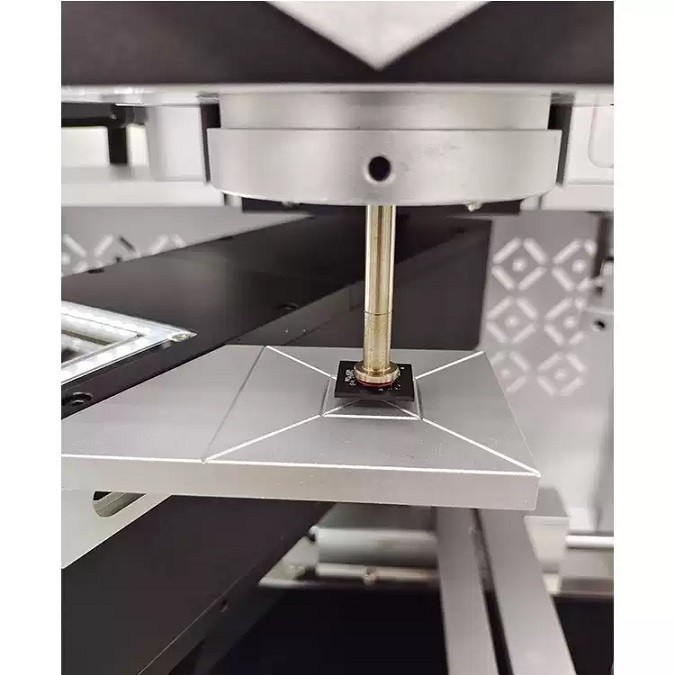

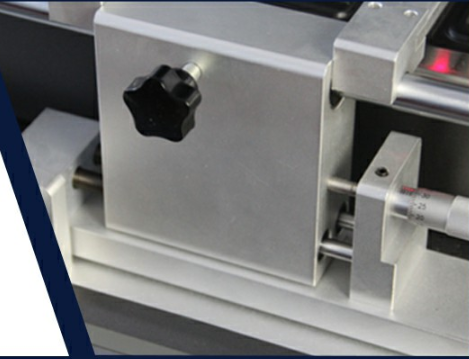

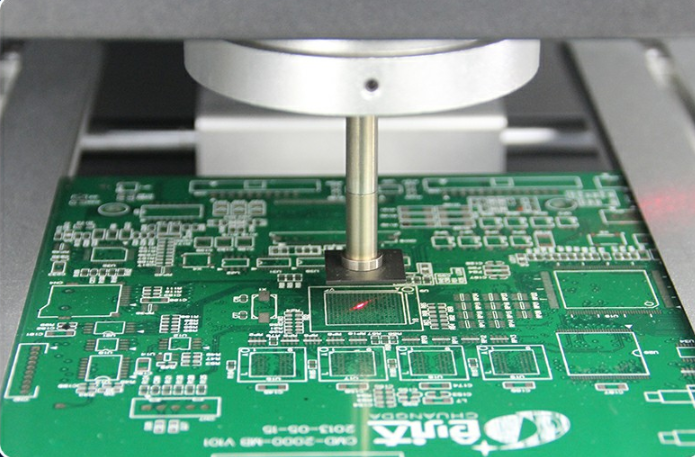

2.Sub-محاذاة دقيقة بالمليمتر:يضمن نظام المحاذاة البصرية المتكامل عالي الدقة، جنبًا إلى جنب مع شريحة خطية آلية (الضبط الدقيق للمحور X وY وZ-)، وضع المكونات بدقة تبلغ0.01 ملم، والقضاء عمليا على اختلال المحاذاة.

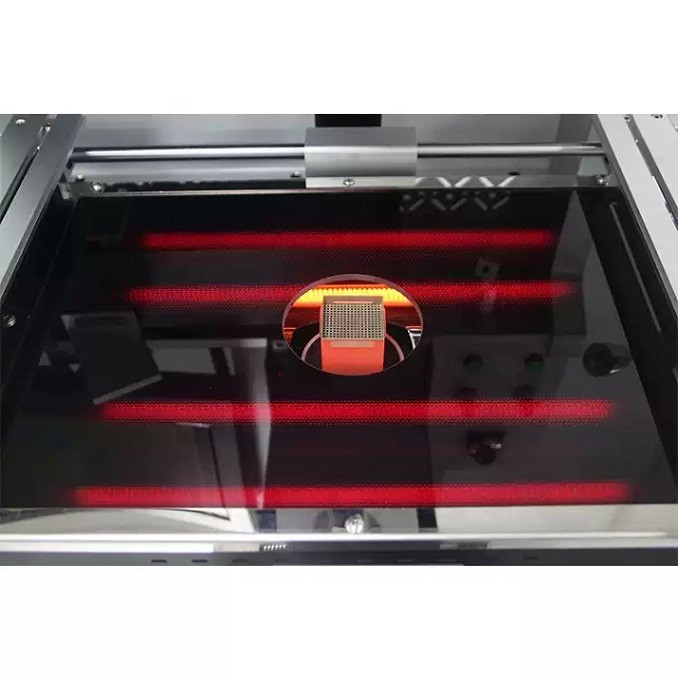

3.الإدارة الحرارية للصنف-الصناعية:نظام تسخين مستقل بثلاث مناطق - (علوي، سفلي، تسخين مسبق) مع -حلقة مغلقة K-تحكم مزدوج حراري يحافظ على انحراف درجة الحرارة داخل±1 درجة. يستوعب السخان السفلي ذو المساحة الكبيرة -أحجام PCB المختلفة للحصول على تسخين موحد.

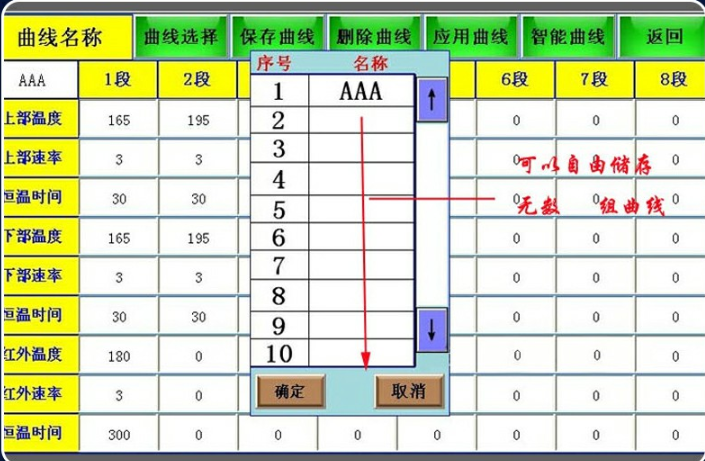

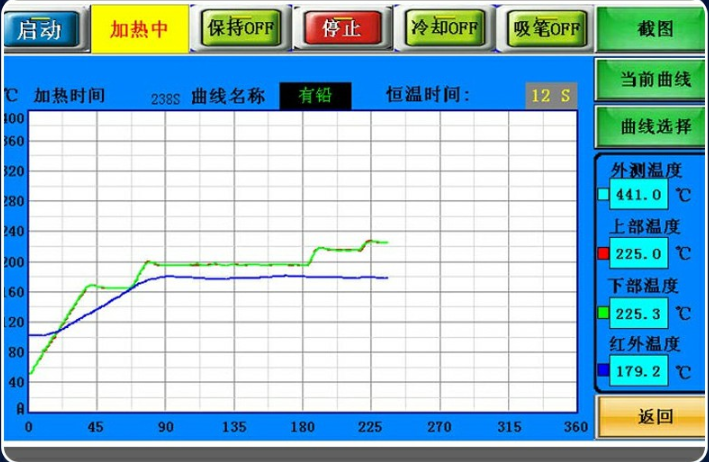

4. اللمس البديهي-التحكم في الشاشة:الكمبيوتر الصناعي المزود بشاشة لمس HD وتحكم PLC يوفر كلا الوضعين اليدوي والآلي. فهو يوفر-رسمًا بيانيًا لمنحنى درجة الحرارة في الوقت الحقيقي، وتحليلًا، ويخزن ملفات تعريف كبيرة لعملية -لمسة واحدة، مما يبسط المهام المعقدة.
معلمات المنتجات
| فئة | مواصفة |
|---|---|
| نموذج | درهم-A2E |
| إجمالي الطاقة | 5700W |
| مناطق التدفئة | 3 (العلوي: 1200 وات، المنطقة السفلية 2: 1200 وات، المنطقة 3: 3200 وات) |
| مزود الطاقة | تيار متردد 220 فولت ±10%، 50/60 هرتز |
| التحكم في درجة الحرارة | حلقة مغلقة-مع مزدوج حراري من النوع K- |
| دقة درجة الحرارة | ±1 درجة |
| دقة تحديد المواقع | 0.01 ملم |
| الأعلى. حجم ثنائي الفينيل متعدد الكلور | 450 × 500 مم |
| دقيقة. حجم ثنائي الفينيل متعدد الكلور | 10 × 10 ملم |
| حجم الشريحة المتوافقة | 2x2 ملم إلى 80x80 ملم |
| دقيقة. الملعب رقاقة | 0.1 ملم |
| الأبعاد (الطول×العرض×الارتفاع) | 600 × 700 × 850 ملم |
| الوزن الصافي | 70 كجم |
مصممة لورشة العمل المهنية:

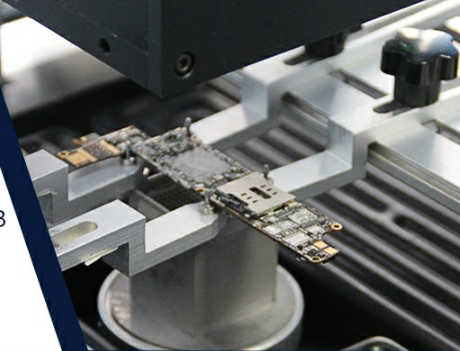

بالإضافة إلى المواصفات الأساسية، تم تصميم DH-A2E للاستخدام الاحترافي اليومي. تعمل الميزات مثل تدفق الهواء القابل للتعديل للمكونات الصغيرة، والفوهات القابلة للدوران 360 درجة، والتركيبات العامة، والتبريد السريع، والتنبيهات الصوتية على إنشاء سير عمل سلس. انها وعرةمحطة إعادة صياغة SMDيضمن البناء وشهادة CE وميزات السلامة في حالات الطوارئ التشغيل الموثوق والآمن في الإعدادات الصعبة.
مثالية ل:خدمات تصنيع الإلكترونيات (EMS)، ومراكز الإصلاح-عالية الموثوقية (السيارات والفضاء والطبية)، وأقسام البحث والتطوير، وأي عملية تتطلب إعادة صياغة آلية وموثوقة ودقيقة.
