آلة بغا للجوال
1. نظام محاذاة CCD بصري وشاشة مراقبة للتصوير.2. تقسيم الرؤية لنقاط الشريحة و PCB.3. لمحات درجة الحرارة في الوقت الحقيقي ولدت.4. يمكن توفير 8 أجزاء من درجة الحرارة/الوقت/المعدل
الوصف
ماكينة BGA للجوال
محطة إعادة صياغة BGA أيضًا آلة إصلاح SMT، أساسيات الجهاز هي: استخدام الهواء الساخن و
طريقة التسخين الهجين بالأشعة تحت الحمراء، تقنية وضع المحاذاة البصرية لتحقيق التكامل
إعادة صياغة شريحة BGA وتفكيكها وتجميعها ولحامها تلقائيًا.
إن البقاء في المقدمة في عالم الهواتف المحمولة والإلكترونيات سريع الخطى يتطلب تجهيز نفسك بها
أحدث الأدوات وأكثرها تقدمًا. إحدى هذه الأدوات هي آلة BGA لإصلاح الهواتف المحمولة.
BGA تعني Ball Grid Array، وهي حزمة تستخدم للدوائر المتكاملة في الهواتف المحمولة وغيرها
إلكترونيات. تتطلب هذه التقنيات المعقدة آلات متخصصة للإصلاح والصيانة المناسبة،
وهنا يأتي دور آلات BGA.

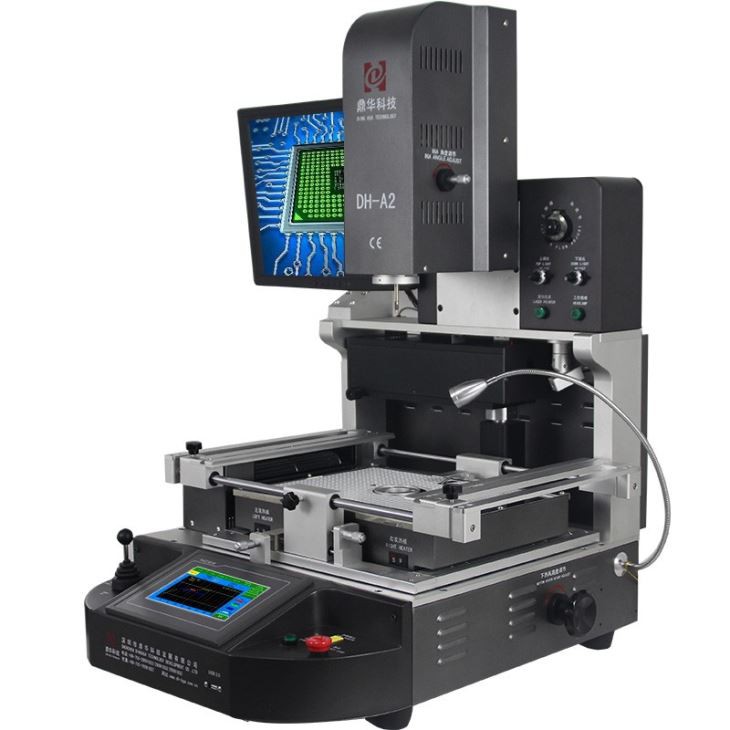

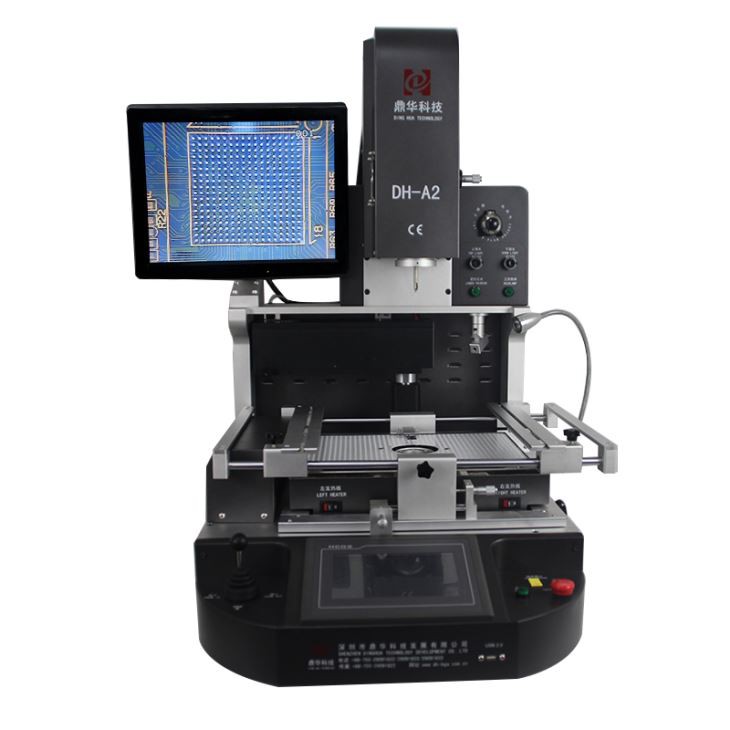

محطة إعادة صياغة BGA DH-A2، مناظر وأجزاء مختلفة
تم تصميم أجهزة BGA خصيصًا لإصلاح واستبدال مكونات BGA في الهواتف المحمولة.
يستخدمون نظامًا متطورًا للتدفئة والتبريد لإزالة المكونات الفاشلة وتركيب مكونات جديدة
بسلاسة.
يمكن استخدام محطة إصلاح SMT DH-A2 للتخزين والهواتف المحمولة والكمبيوتر والوسائط المتعددة وجهاز الاستقبال، حتى في مجال الدفاع والفضاء، وما إلى ذلك.
1. تطبيق آلة BGA للجوال
لحام أنواع مختلفة من الرقائق والتقاطها واستبدالها وإلغاء لحامها تلقائيًا:
BGA، PGA، POP، BQFP، QFN، SOT223، PLCC، TQFP، TDFN، TSOP، PBGA، CPGA، رقائق LED، وما إلى ذلك.
2. ميزات المنتج لآلة BGA للجوال
* يتمتع بعمر مستقر وطويل (مصمم للاستخدام لمدة 15 عامًا)
* يمكنه إصلاح اللوحات الأم المختلفة بمعدل نجاح مرتفع
* تم التحكم بدقة في درجة حرارة التدفئة والتبريد
* يحتوي على نظام محاذاة بصرية: يتم التثبيت بدقة في حدود 0.01 ملم
* إنه سهل التشغيل. يمكن لأي شخص أن يتعلم كيفية استخدامه في 30 دقيقة.
ليست هناك حاجة إلى مهارة خاصة.
3. مواصفاتماكينة BGA للجوال
| مزود الطاقة | 110 ~ 240 فولت 50/60 هرتز |
| معدل الطاقة | 5400W |
| المستوى التلقائي | اللحام، إزالة اللحام، الالتقاط والاستبدال، |
| اتفاقية مكافحة التصحر البصرية | انقسام الرؤية، وتكوين نقاط مصورة على شاشة الشاشة |
| مزود الطاقة | مانويل (TW) |
| تباعد الشريحة | 0.15 ملم |
| شاشة تعمل باللمس | منحنيات درجة الحرارة في الوقت الحقيقي |
| حجم PCBA متاح | 10*10~400*420 ملم |
| حجم الشريحة | 1*1 ~ 80*80 مللي متر |
| وزن | حوالي 74 كجم |
| التعبئة تخفت |
82*77*82 سم
|
4. تفاصيلماكينة BGA للجوال
فوائد استخدام جهاز BGA لإصلاح الهاتف عديدة. أولا، أنه يوفر الوقت والطاقة
عن طريق تقليل الحاجة إلى العمل اليدوي. وباستخدام الطرق التقليدية، يستخدم الفنيون مسدسًا حراريًا
لإذابة وإزالة مكونات BGA، الأمر الذي يتطلب يدًا ثابتة والكثير من التدريب.

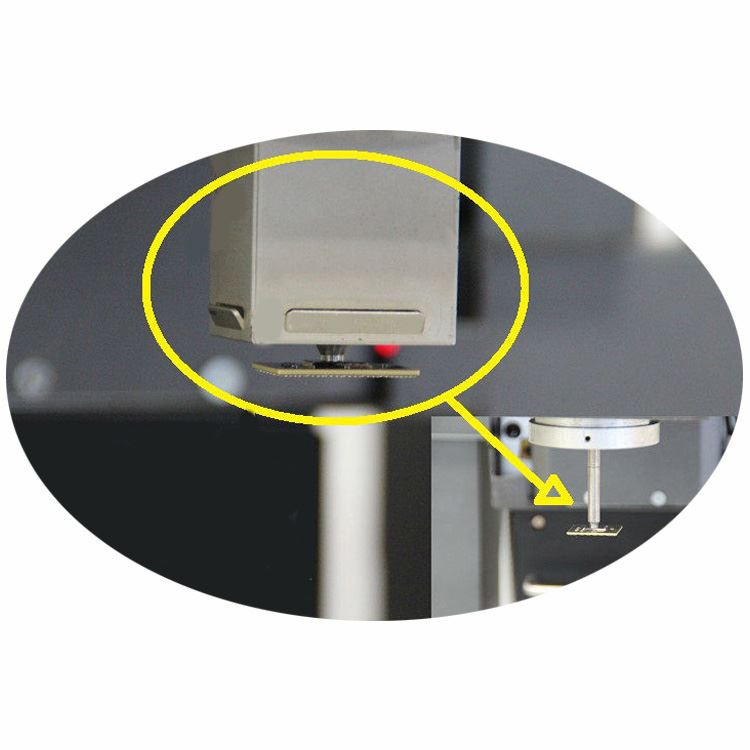

1. يتم تركيب الهواء الساخن العلوي ومصاصة الفراغ معًا، والتي تلتقط شريحة/مكونًا بشكل ملائممحاذاة.

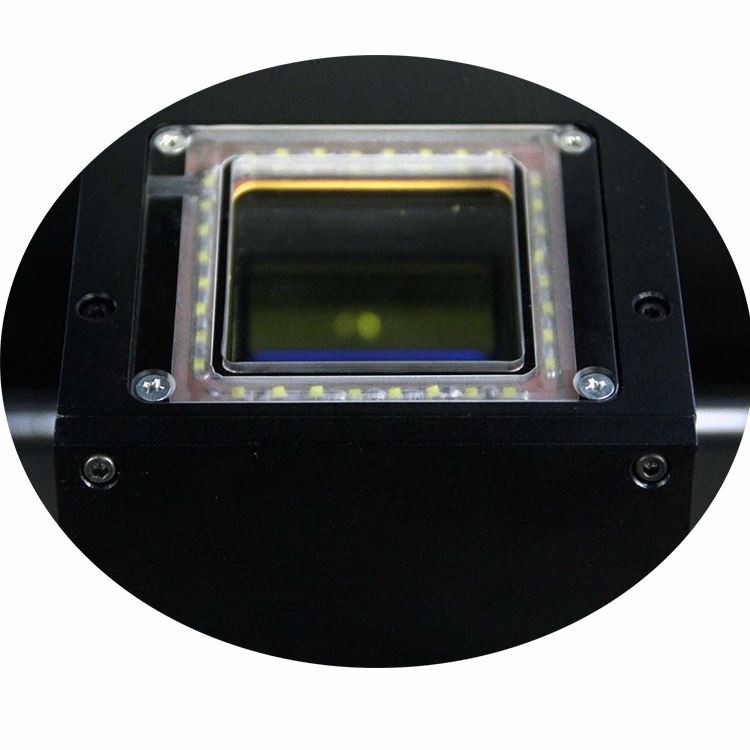

2. CCD بصري مع رؤية مقسمة لتلك النقاط الموجودة على الشريحة مقابل اللوحة الأم التي تم تصويرها على شاشة العرض.
الاستثمار في جهاز BGA لإصلاح الهواتف المحمولة يمكن أن يغير قواعد اللعبة في عملك.
من خلال تبسيط عملية الإصلاح وتحسين جودة الإصلاحات الخاصة بك، يمكنك زيادة
رضا العملاء وتنمية أعمالك.
3. شاشة العرض الخاصة بالشريحة (BGA، IC، POP وSMT، وما إلى ذلك) مقابل محاذاة نقاط اللوحة الأم المتطابقةقبل اللحام.
بالإضافة إلى ذلك، توفر آلات BGA قدرًا أكبر من الدقة والدقة، مما يحسن جودة الإصلاحات.
4. 3 مناطق تسخين، مناطق تسخين علوية للهواء الساخن، ومناطق تسخين سفلية للهواء الساخن والأشعة تحت الحمراء، والتي يمكن استخدامها في الأماكن الصغيرة إلى
اللوحة الأم لجهاز iPhone، أيضًا، حتى اللوحات الرئيسية للكمبيوتر والتلفزيون، وما إلى ذلك.

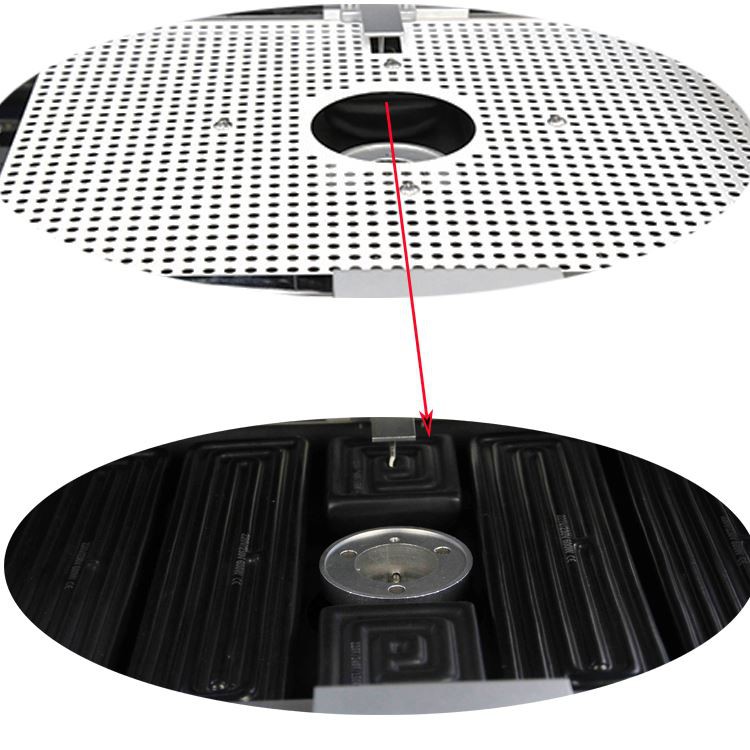

5. منطقة التسخين بالأشعة تحت الحمراء مغطاة بشبكة فولاذية، مما يجعل عناصر التسخين متساوية وأكثر أمانًا.

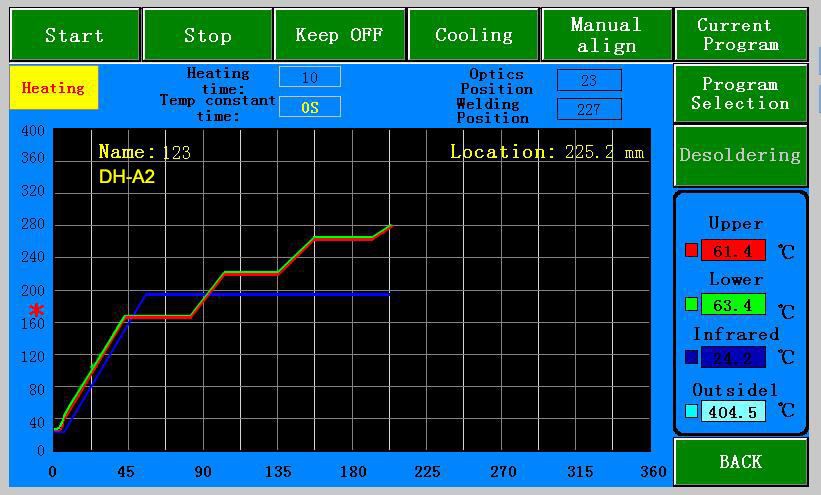

6. واجهة التشغيل لإعداد الوقت ودرجة الحرارة، يمكن تخزين ملفات تعريف درجة الحرارة بقدر ما
50،000 مجموعة.
في المقابل، يمكن برمجة أجهزة BGA لأتمتة العملية بأكملها، مما يوفر الوقت ويقلل من التكلفة
خطر الأخطاء المكلفة.
5. لماذا تختار جهاز BGA الخاص بنا للجوال؟
في الختام، إذا كنت تدير شركة لإصلاح الهواتف المحمولة أو تتطلع إلى دخول هذا المجال،
يعد الاستثمار في جهاز BGA خطوة حكيمة. مع التكنولوجيا المتقدمة ومبسطة
هذه العملية، يمكن أن تأخذ عملك إلى المستوى التالي.
6. شهادة محطة إعادة صياغة BGA
شهادات UL، E-MARK، CCC، FCC، CE ROHS. وفي الوقت نفسه، لتحسين وتحسين نظام الجودة،
لقد حصلت Dinghua على شهادة التدقيق في الموقع ISO، GMP، FCCA، C-TPAT.
7. التعبئة والشحن لمحطة إعادة صياغة BGA
8. شحن جهاز BGA للجوال
DHL، TNT، FEDEX، SF، النقل البحري والخطوط الخاصة الأخرى، الخ. إذا كنت تريد مصطلح شحن آخر،
من فضلك اخبرنا.سوف ندعمك.
9. شروط الدفع
التحويل المصرفي، ويسترن يونيون، بطاقة الائتمان.
من فضلك أخبرنا إذا كنت بحاجة إلى دعم آخر.
10. دليل التشغيل لجهاز BGA للهاتف المحمول DH-A2
11. المعرفة ذات الصلة بجهاز BGA للجوال
وصف الطريقة الأساسية لاستخدام محطة إعادة صياغة BGA لإزالة اللحام:
1. التحضير للإصلاح: لإصلاح شريحة BGA، حدد فوهة الهواء التي سيتم استخدامها.
2. اضبط درجة حرارة إزالة اللحام وقم بتخزينها بحيث يمكن استدعاؤها مباشرة عند إصلاحها لاحقًا.
3. قم بالتبديل إلى وضع التفكيك على واجهة شاشة اللمس، وانقر فوق زر الإصلاح، ورأس التسخين
سوف ينزل تلقائيًا لتسخين شريحة BGA.
4. بعد الانتهاء من خط منحنى درجة الحرارة لمحطة إعادة العمل، سيتم اختيار فوهة الشفط تلقائيًا
قم برفع شريحة BGA، ومن ثم سيقوم رأس الموضع بامتصاص BGA إلى الموضع الأولي. يمكن للمشغل أن يتوصل
قم بتوصيل شريحة BGA بصندوق المواد. اكتمال عملية إزالة اللحام.
هذه هي طريقة إزالة اللحام باستخدام محطة إعادة صياغة BGA. ليس من الصعب استخدام اللحام للتنسيب
واللحام. لقد أرسلنا إليك دليل التعليمات والقرص المضغوط والجهاز معًا، ما عليك سوى اتباع التعليمات
يدويًا، إذا كان الأمر مناسبًا، يمكنك أيضًا الدراسة في شركتنا مجانًا. وبطبيعة الحال، نحن نقدم أيضا التدريس بالفيديو
التوجيه في الخارج، وما إلى ذلك.
