شاشة تعمل باللمس ماك بوك بغا محطة إعادة العمل
شاشة تعمل باللمس سامسونج بغا محطة إعادة العمل معاينة سريعة: سعر المصنع الأصلي! آلة إعادة العمل DH-A1 BGA مع سخان الأشعة تحت الحمراء لإصلاح iPad متوفرة الآن في المخزون. لقد تم تصميمها بواسطة نظام تشغيل سهل الاستخدام، بهدف مساعدة المشغل على فهم كيفية الاستخدام في غضون دقائق قليلة. 1. المواصفات...
الوصف
شاشة تعمل باللمس محطة إعادة صياغة سامسونج بغا
معاينة سريعة:
سعر المصنع الأصلي! آلة إعادة العمل DH-A1 BGA مع سخان الأشعة تحت الحمراء لإصلاح iPad متوفرة الآن في المخزون.
نظام تشغيل سهل الاستخدام، يهدف إلى مساعدة المشغل على فهم كيفية الاستخدام خلال دقائق قليلة.
1. المواصفات
تخصيص | ||
1 | قوة | 4900W |
2 | سخان علوي | الهواء الساخن 800 واط |
3 | سخان سفلي سخان حديد | الهواء الساخن 1200 واط، الأشعة تحت الحمراء 2800 واط 90w |
4 | مزود الطاقة | تيار متردد 220 فولت ±10%50/60 هرتز |
5 | البعد | 640*730*580 مللي متر |
6 | التمركز | يمكن تعديل دعم PCB على شكل V في أي اتجاه باستخدام أداة تثبيت عالمية خارجية |
7 | التحكم في درجة الحرارة | الحرارية من النوع K، التحكم في الحلقة المغلقة، التسخين المستقل |
8 | دقة درجة الحرارة | ±2 درجة |
9 | حجم ثنائي الفينيل متعدد الكلور | الحد الأقصى 500*400 ملم الحد الأدنى 22*22 ملم |
10 | شريحة بغا | 2*2-80*80 ملم |
11 | الحد الأدنى لتباعد الشريحة | 0.15 ملم |
12 | مستشعر درجة الحرارة الخارجية | 1 (اختياري) |
13 | الوزن الصافي | 45 كجم |
2.وصف محطة إعادة العمل DH-A1 BGA
سمات:
1. تكنولوجيا اللحام بالأشعة تحت الحمراء.
2. التسخين بالأشعة تحت الحمراء، يمكن أن يتجنب تلف IC بسبب التسخين السريع أو المتواصل.
3. سهل التشغيل. يمكن للمستخدم العمل بمهارة بعد التدريب لمدة يوم واحد.
4. لا حاجة إلى أدوات لحام، يمكنها لحام أي رقائق أقل من 50 مم.
5. مع نظام الذوبان الساخن بقدرة 800 وات، نطاق التسخين المسبق 240*180 مم.
6. لا يؤثر على الأجزاء الذكية بدون الهواء الساخن، ويناسب لحام BGA، SMD، CSP، LGA، QFP، PLCC وBGA reballing.
7. يناسب مجموعة متنوعة من أجهزة الكمبيوتر والكمبيوتر المحمول ومكونات BGA الخاصة بمحطة اللعب، خاصة في مجموعة شرائح Northbridge/Southbridge من .
3. لماذا يجب عليك اختيار محطة إعادة صياغة DH-A1 بغا؟
النتيجة باستخدام محطة إعادة العمل DH-A1 BGA (الصورة اليسرى) | ضد | النتيجة باستخدام محطة إعادة صياغة BGA الخاصة بـ mfg (الصورة اليمنى) |
1. يمكن أن تذوب كرة اللحام تمامًا | 1. كرة اللحام لديها تصميم مميز | |
2. التسخين المتوازن لن يضر بـ BGA | 2. تتعرض الوسادة للتلف بعد الاستخدام | |
3. لا يؤثر التسخين على مظهر ثنائي الفينيل متعدد الكلور حتى بعد عدة مرات من التسخين | 3. يبدأ المظهر بالتحول إلى اللون الأصفر بعد التسخين |

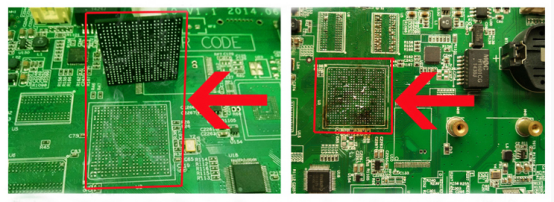

يرجى إلقاء نظرة على الصورة أدناه لمقارنة التأثير الحقيقي بعد استخدام محطة إعادة صياغة علامتنا التجارية bga مع الآخرين قبل اتخاذ القرار.
4. المعرفة ذات الصلة:
الملف الشخصي لحام إنحسر
يجب إنشاء ملف تعريف إنحسر اللحام لمكون وفقًا لكثافة المكون وحجمه ووزنه ولونه
نوع الركيزة حيث أن هذه هي العوامل الرئيسية التي تحدد معدل الحمل الحراري من خلال طبقات السيليكون. باعتباره المكون
إذا تعرضت للبيئة، لا يمكن استخدام ملف التصنيع الأصلي لأنه قد يكون عدوانيًا للغاية ويؤدي إلى تلف الجهاز
المجلس إلى ولاية BER. يتم الحصول على أوراق بيانات المكونات ونوع معجون اللحام المستخدم أثناء مواصفات التصنيع
لتحديد نقطة الانصهار القصوى، والتي سيتم الاعتماد عليها. يشتمل ملف إزالة اللحام النموذجي على التسخين المسبق والنقع وإعادة التدفق
ومراحل التبريد . مرحلة التسخين المسبق النموذجية هي زيادة الحرارة بحوالي 3 درجات مئوية/ثانية حتى 120 - 150 درجة مئوية، اعتمادًا على سبيكة اللحام المستخدمة.
تضمن هذه المرحلة عدم حدوث أي ضرر بسبب الصدمة الحرارية لجميع الركائز ويتم الاحتفاظ بمعدلات التمدد عبر اللوحة بنسبة مماثلة.
خلال مرحلة النقع يتم رفع درجة الحرارة لتصل إلى 170 – 210 درجة مئوية في المنطقة المستهدفة. الحفاظ على منحنى الملف الشخصي الحاد في هذه المرحلة
سيسمح بإبقاء الملف الشخصي قصيرًا مع الحفاظ على دورة حرارة إجمالية تقل عن 5 دقائق. مرحلة Liquidus 190C – 230C أمر بالغ الأهمية ونحن نحافظ عليها
إنه قصير قدر الإمكان لمنع تلف قناع اللحام على المكون أثناء الرفع الآلي الذي يعمل بالفراغ. مرحلة التبريد الأخيرة
يكون منحنى درجة الحرارة عادةً 5-6C/s لإعادة المكون إلى درجة حرارة البيئة بكفاءة وبدون صدمة.
استبدال BGA IC
إلى حد بعيد العملية الأكثر نجاحًا المتاحة لاستعادة لوحة الدوائر المطبوعة التي بها فشل BGA. ومع ذلك، هذه العملية هي الأكثر تكلفة
ولا يمكن تطبيقها على المكونات القديمة أو مكونات موسوعة الحياة. خلال هذه العملية، تمت إزالة المكون القديم، وتم تنظيف موقع PCB BGA وجديده
مكون ملحوم في مكانه. ويعتمد معدل النجاح المرتفع على جودة الأجزاء المقدمة من المورد والمعلومات المتاحة، مثل نوع السبيكة.

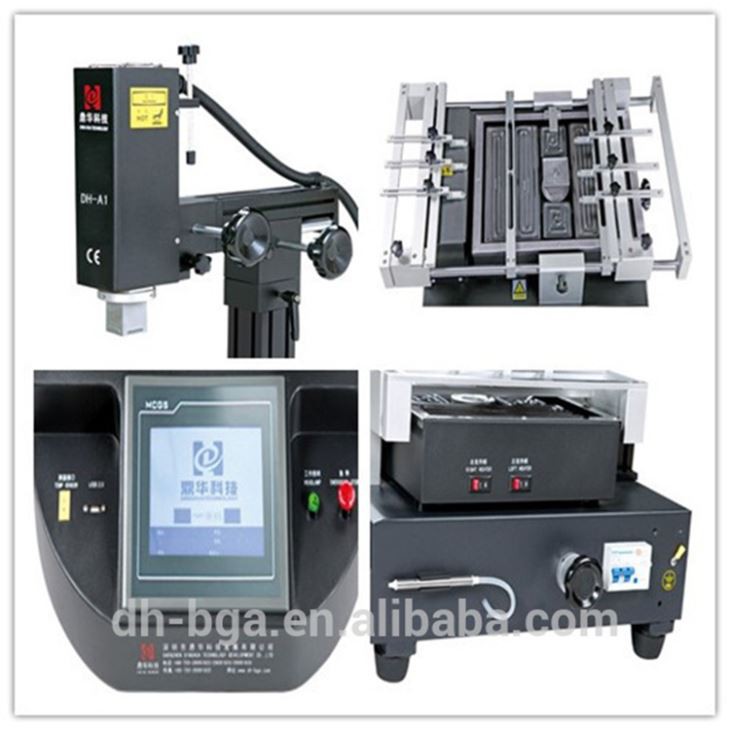

5. صور مفصلة لمحطة إعادة العمل DH-A1 BGA

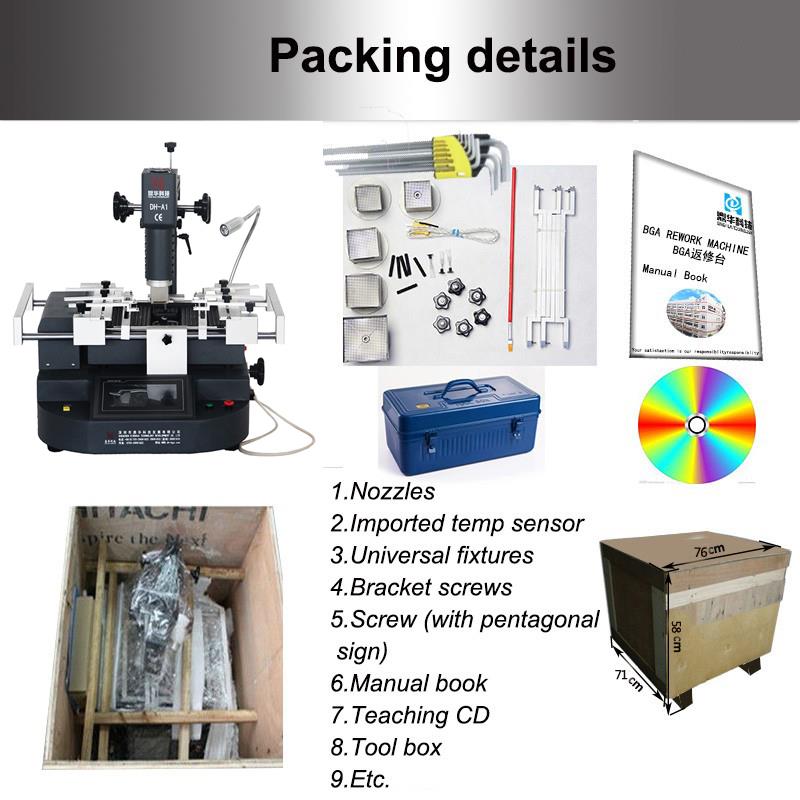

6.تفاصيل التعبئة والتسليم لمحطة إعادة العمل DH-A1 BGA
تفاصيل التسليم لمحطة إعادة العمل DH-A1 BGA
شحن: |
1. سيتم الشحن خلال 5 أيام عمل بعد استلام الدفع. |
2. الشحن السريع عن طريق DHL وFedEX وTNT وUPS وطرق أخرى بما في ذلك عن طريق البحر أو الجو. |
7. الخدمة
أ. سيتم الرد على استفسارك المتعلق بمنتجاتنا أو أسعارنا خلال 24 ساعة.
ب.أن تكون مدربًا جيدًا وذو خبرة للإجابة على جميع استفساراتك باللغة الإنجليزية بطلاقة
ج. تصنيع المعدات الأصلية وأوديإم، أي طلبك يمكننا مساعدتك في تصميم ووضع المنتج.
د. يتم تقديم الموزعين لتصميمك الفريد وبعض نماذجنا الحالية
ه. حماية منطقة المبيعات الخاصة بك وأفكار التصميم وجميع المعلومات الخاصة بك.
نحن نجيب دائمًا على أسئلتك: 24 ساعة في اليوم، 7 أيام في الأسبوع.
