التسخين المسبق لشاشة اللمس BGA آلة لحام

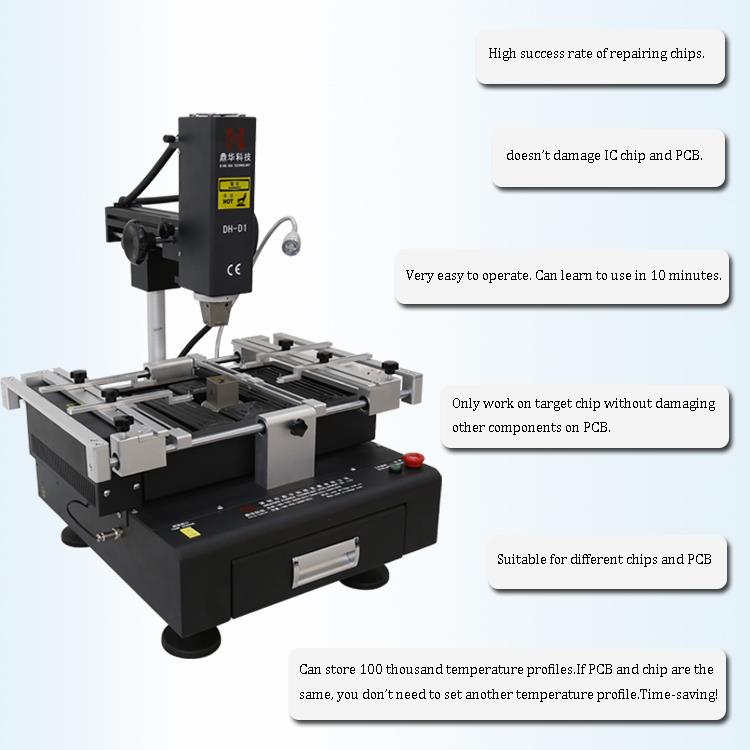

DH-D1 BGA تصميم هيكل متكامل لمحطة إعادة العمل، يمكنه إصلاح أحجام مختلفة من SGA، OPP، CSP إلخ)
الوصف
التسخين المسبق لشاشة اللمس BGA آلة لحام
1. ميزات المنتج لآلة لحام BGA لشاشة اللمس
كمبيوتر صناعي مدمج.

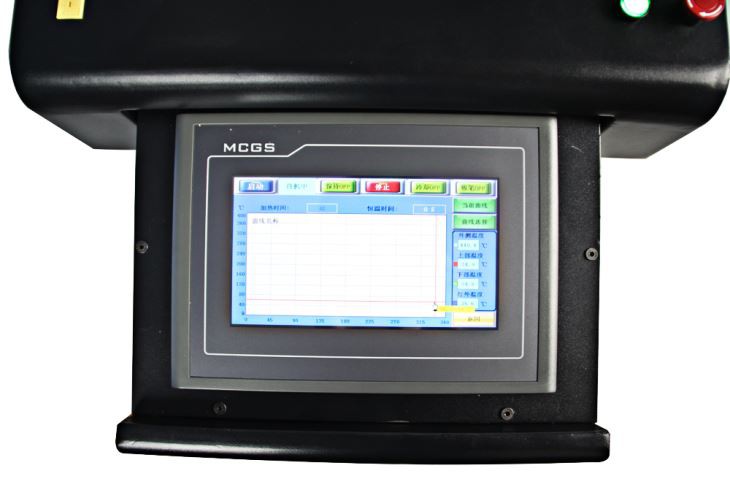

واجهة شاشة لمس عالية الدقة،
إعداد النظام الرقمي مع تشغيل واجهة الإنسان والآلة.
تحكم متكامل متعدد الوظائف.
يمكن أيضًا استخدام إعداد درجة الحرارة الفعلية ومنحنى درجة الحرارة في الوقت الفعلي لتحليل المنحنى وتصحيحه
ضروري.
يستخدم التحكم في الحلقة المغلقة الحرارية من النوع K عالي الدقة ونظام تعويض درجة الحرارة التلقائي PID،
مع وحدة درجة الحرارة ووحدة التحكم الذكية لتمكين الانحراف الدقيق لدرجة الحرارة بمقدار ±2 درجة.
تركيبات عالمية متحركة تمنع PCB من التلف على المكونات الهامشية، وهي مناسبة لجميع أنواع إصلاح PCB.

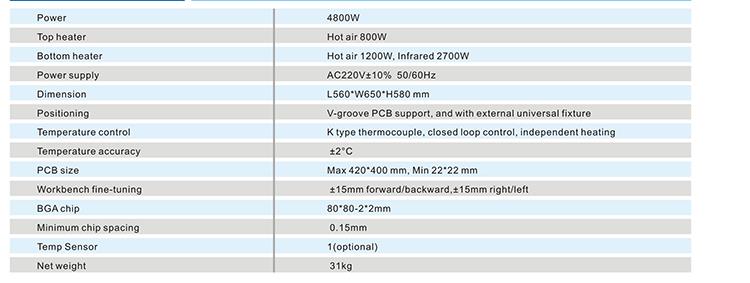

2.مواصفات آلة لحام BGA لشاشة اللمس

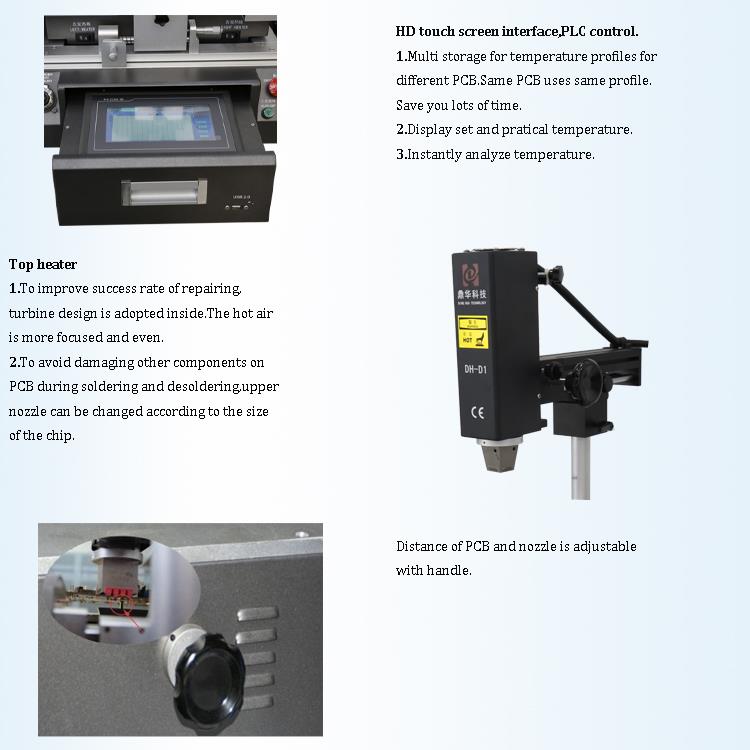

3. تفاصيل آلة لحام BGA لشاشة اللمس
واجهة شاشة تعمل باللمس عالية الدقة؛
2. ثلاثة سخانات مستقلة (الهواء الساخن والأشعة تحت الحمراء)؛
3. قلم فراغ.
4. كشافات Led.
4.لماذا تختار آلة لحام BGA لشاشات اللمس التي تعمل بالتسخين المسبق؟
5. شهادة آلة لحام BGA لشاشة اللمس
6. التعبئة والشحن للتسخين المسبق لشاشة اللمس BGA اللحام
7. اتصل بنا
Email: john@dh-kc.com
واتساب/Wechat/Mob:+86 158 6711 4827
8. المعرفة ذات الصلة
ستة حالات قد تتسبب في موت حبات مصباح LED أثناء عملية اللحام
لحام الحديد هو الأكثر شيوعا، مثل العينة، والصيانة، لأن معظم الشركات المصنعة القائمة
من أجل توفير التكاليف، إعادة شراء الحديد هو في الغالب منتجات ذات جودة غير مؤهلة قليلاً، ومعظم التأريض رديء،
هناك تسرب، عملية اللحام وهذا يعادل تسرب طرف مكواة اللحام - LED ملحوم -
جسم الإنسان - تشكل الأرض حلقة، أي ما يعادل عشرات المرات - مئات أضعاف جهد المصباح
تضاف إلى حبات مصباح LED، وتحرقها على الفور.
ملاحظة: سيكون موقف ربط الأحزمة الساكنة أكثر خطورة، لأنه عندما يكون جسم الإنسان متصلاً بالكهرباء الساكنة
الحزام، تكون مقاومة تشكيل حلقة على الأرض أصغر، وسيكون التيار عبر جسم الإنسان إلى حبات المصباح
أكبر، وهو ما قاله الكثير من الناس أيضًا أنه من الواضح أنه كهرباء ساكنة. لا تزال هناك العديد من المشكلات المتعلقة بتلف المصباح.
2. الأضواء الميتة الناتجة عن اللحام على منصة التسخين. نظرًا لقائمة العينات الثابتة للمصابيح والفوانيس، فإن معظم الشركات
تحتاج إلى تلبية احتياجات دفعات صغيرة وأوامر عينة. نظرًا لمزايا التكلفة المنخفضة للمعدات والبنية البسيطة و
أثناء التشغيل، تصبح منصة التسخين أفضل أداة إنتاج. ، ومع ذلك، بسبب استخدام البيئة (مثل: هناك
درجة حرارة المروحة حيث لا يمكن أن تكون درجة الحرارة ثابتة) وتحكم مشغل اللحام في الكفاءة وسرعة اللحام
أصبحت مشكلة كبيرة ناجمة عن الأضواء الميتة، وهناك أيضا ظروف التأريض منصة التدفئة.
3. إعادة التدفق، بشكل عام، طريقة اللحام هذه هي طريقة الإنتاج الأكثر موثوقية، ومناسبة للإنتاج والمعالجة بكميات كبيرة، إن لم يكن
إذا تم التعامل معها بشكل صحيح، فسوف يسبب عواقب أكثر خطورة للأضواء الميتة، مثل تعديل درجة الحرارة بشكل غير معقول، وسوء الآلة
التأريض.
ثانيا، بسبب التخزين غير السليم الناجم عن الأضواء الخافتة:
هذه المشكلة هي الأكثر شيوعا، لأنه بعد فتح العبوة لا ينتبه إلى مسألة الرطوبة، لأن المصباح
الخرز أكثر من استخدام مادة الختم المطاطية السيليكون، والتي وفقًا لدرجة معينة من خصائص امتصاص الماء، بعد ذلك
حبات المصباح بعد الرطوبة، بعد عملية اللحام بدرجة حرارة عالية، سوف يتمدد السيليكون وينكمش بسبب التمدد الحراري، سلك الذهب،
سوف تتسبب الرقائق والدعامات في تشوه وخلع السلك الذهبي، مما يؤدي إلى ظاهرة عدم سطوع الضوء. لذلك،
يوصى بتخزين مؤشر LED في بيئة جافة وجيدة التهوية بدرجة حرارة تخزين تبلغ -40. درجة - +100 درجة نسبية
الرطوبة أقل من 85%؛ يتم استخدام LED في غضون 3 أشهر في ظل حالة التغليف الأصلية، ومن الأفضل تجنب صدأ الدعامة؛ عندما
حقيبة LED مفتوحة، ويجب استخدامها في أقرب وقت ممكن. درجة حرارة التخزين 5 درجات -30 درجة والرطوبة النسبية أقل من 60%.
ثالثاً: الكهرباء الساكنة:
يمكن أن تتسبب الكهرباء الساكنة في حدوث خلل في LED. يوصى بمنع ESD من إتلاف LED.
1. يجب على المشغل ارتداء الأساور المضادة للكهرباء الساكنة والقفازات المضادة للكهرباء الساكنة عند اختبار وتجميع مصابيح LED.
2. يجب أن تكون معدات اللحام ومعدات الاختبار وطاولات العمل ورفوف التخزين وما إلى ذلك مؤرضة بشكل جيد.
3. استخدم مروحة أيونية للتخلص من الكهرباء الساكنة التي يولدها LED أثناء التخزين والتجميع.
4. يتم استخدام صندوق المواد المضادة للكهرباء الساكنة لصندوق المواد المحمل بـ LED، والكيس مصنوع من كيس إلكتروستاتيك.
5. لم يكن لديك فرصة، انتقل إلى لمس LED.
الظواهر غير الطبيعية التي تسبب تلف LED بواسطة ESD هي:
1. التسرب العكسي، سوف يتسبب الضوء في تقليل السطوع، ولا تتألق الأضواء الخطيرة.
2. يتناقص الجهد الأمامي. لا ينبعث مصباح LED الضوء عند القيادة بتيار منخفض.
3. سوء اللحام تسبب في إنطفاء الضوء.
رابعاً: التنظيف الكيميائي:
لا تستخدم سوائل كيميائية غير واضحة لتنظيف LED، لأنها قد تلحق الضرر بسطح المادة الغروانية LED وحتى تسبب تشققات هلامية. اذا كان ضروري،
قم بتنظيفه باستخدام مسحة الكحول تحت درجة حرارة التهوية العادية. من الأفضل التحكم في الوقت في دقيقة واحدة.
خمسة، التشوه الناجم عن الأضواء الميتة:
نظراً لحقيقة أن بعض ألواح المصابيح مشوهة، فإن المشغل سوف يقوم بإعادة تشكيل اللوحة. لأن اللوحة مشوهة، الجزء العلوي
سوف تتشوه حبات المصباح أيضًا معها. سوف ينكسر السلك الذهبي ولن يضيء المصباح. يوصى بالحصول على هذا النوع من اللوحات. ولحسن الحظ، معالجة البلاستيك قبل الإنتاج. يعد التجميع والحركة في الإنتاج وقد يتسبب أيضًا في كسر التشوه
ظاهرة الأسلاك الذهبية . هناك تكديس، عملية الإنتاج لتسهيل الراحة، سيتم تكديس لوحة المصباح، بسبب الجاذبية،
سيتم تشوه حبات المصباح السفلية، مما يؤدي إلى تلف سلك الذهب.
سادسا، هيكل تبديد الحرارة، وإمدادات الطاقة ولوحة الضوء غير متطابقة:
نظرًا لتصميم أو اختيار مصدر الطاقة غير المعقول، يتجاوز مصدر الطاقة الحد الأقصى (التيار الزائد، التأثير الفوري) الذي
يمكن أن يتحمل الصمام؛ يمكن أن يتسبب هيكل التبريد غير المعقول للمصباح في حدوث ضوء ميت وفشل مبكر للضوء.
