آلة عداد مكون SMD

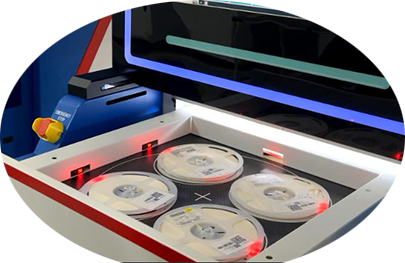

آلة عداد المكونات SMD عبارة عن آلة عد بالأشعة السينية مزودة بطابعة لحساب هذه المكونات تلقائيًا، بما في ذلك LED وQFN والمقاوم والرقائق الأخرى في الدرج، والتي تكون أحجامها من 0201 0402 0603 0805 1206 1210 1812 2010 2512، ويتم حساب عشرات الآلاف من المكونات في 7 ثوانٍ بما في ذلك تسميات الطباعة.
الوصف
وصف المنتجات
أولاً، وضع المادة في موضع يمكن أن تتعرض فيه للأشعة السينية في الجهاز. عندما تمر الأشعة السينية عبر المادة
(يعني تلك الرقائق، مكونات smd)، كثافة المادة وسمكها ستؤثر على امتصاص الأشعة السينية، وهذا
يتم تحويل الفرق إلى إشارة كهربائية. يتم بعد ذلك تحويل هذه الإشارات الكهربائية إلى إشارات رقمية وإرسالها إلى نظام الكمبيوتر للمعالجة.
يقوم نظام الكمبيوتر بحساب كمية المواد بناءً على هذه الإشارات، وإذا كانت الآلة متصلة بالإنترنت، فسوف يتحكم في جهاز نقل المواد وجهاز التعبئة والتغليف لنقل المواد إلى الموقع المحدد وتعبئتها؛ إذا كان الجهاز غير متصل بالإنترنت،

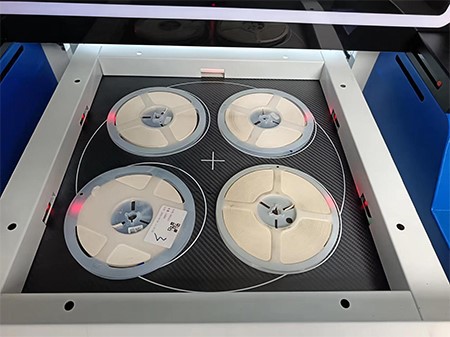

ستقوم فقط بطباعة الملصقات تلقائيًا، ستحتاج إلى أخذ بكرات/صواني من درج ماكينة SMD reel couter للصق الملصقات.
بعد ذلك، يمكن التعرف على هذه المواد عن طريق مسح الباركود الخاص بها أو QR أو قراءة رقمها مباشرة على الملصقات، مما يجعل الإدارة أو الإنتاج أو المخزون أكثر ملاءمة وبساطة.
معلمة المنتجات
| مزود الطاقة | 100 ~ 230 فولت، 50/60 هرتز، 17 ~ 7 أمبير |
| القوة المقدرة | 1.7 كيلو واط |
| عد الوقت | 7 ثواني لفحص 4 بكرات معًا |
| بكرة ماكس | 17 بوصة أو 43 سم |
| بكرة دقيقة | 3 بوصات أو 7.6 سم |
| دقة | 99.98% |
| عناصر | مشتمل 01005 0201 0402 0603 0805 1005 1206 1210 1812 2010 2512 |
| ملصق | 6*4 (الطول * العرض) سم. الرقم أو الباركود أو QR |
| البعد |
1500 × 900 × 1950 ملم
|
| الوزن الصافي | 505 كجم |
مقارنة المنتجات
-
-
الدقة - يتم التخلص من الخطأ البشري عن طريق عد الأجزاء باستخدام آلة عد المكونات بدلاً من عداد صغير. يسمح التصوير بالأشعة السينية بالعد الدقيق لكل مكون.
-
-
إدارة المخزون – إن معرفة عدد المكونات الموجودة في كل بكرة بالضبط يسمح بإدارة المخزون بشكل أفضل. يمكن تتبع مستويات المخزون بدقة
-
-
كفاءة عالية - تعمل آلة عد المكونات، التي تحسب بسرعة عشرات الآلاف من الأجزاء في ثوانٍ، بشكل أسرع بكثير من استخدام عداد صغير، على تحسين سير العمل والإنتاجية.
-
-
تحسين الإنتاجية - مع زيادة السرعة والدقة والكفاءة، تعمل آلة عداد المكونات SMD على تحسين إنتاجية المنشآت التي تتعامل مع كميات كبيرة من المكونات الإلكترونية بشكل كبير.
مبدأ المنتجات
- المبدأ الأساسي لآلة عد الأشعة السينية هو استخدام قوة اختراق الأشعة السينية. عندما تمر الأشعة السينية عبر جسم اختبار، تمتص المواد ذات الكثافات والتركيبات المختلفة الأشعة السينية بدرجات مختلفة. يتم تحويل فرق الامتصاص هذا إلى صورة، ويقوم الذكاء الاصطناعي للآلة بحساب كمية المواد.
سلامة المنتجات
تم اكتشاف أجهزة عداد البكرات SMD مما أدى إلى الحصول على 0.18 μSv/hr، على بعد 1 سم من السطح، وهو ما يلبي جميع المعايير الدولية،
في الواقع، يجب أن يكون المعيار الدولي أقل من 0.5μSv/hr.
فيديو المنتجات
فيديو آلة مكون SMD:
