نظام لحام SMT بالأشعة تحت الحمراء DH-A2
1. HD CCD نظام المحاذاة البصرية لتحديد المواقع 2. وظيفة أمان متفوقة مع حماية الطوارئ 3. رأس التدفئة العلوي ورأس التثبيت 2 في 1 تصميم 4. قابلة للتعديل لتلبية الطلب على أي شرائح
الوصف
نظام لحام SMT بالأشعة تحت الحمراء DH-A2
DH -A2 من تقنية Shenzhen Dinghua هي محطة إعادة صياغة SMT شبه التلقائية / الهجينة + الساخنة SMT مصممة خصيصًا للهاتف المحمول ، والكمبيوتر المحمول ، وحكم الألعاب ، وإجماليات اللوحة الأم . تدمج:
- سخانات الهواء الساخن العلوي والسفلي (≈ 1200 واط لكل منهما)
- المنطقة السفلية للأشعة تحت الحمراء (≈ 2700–3 ، 000 w)

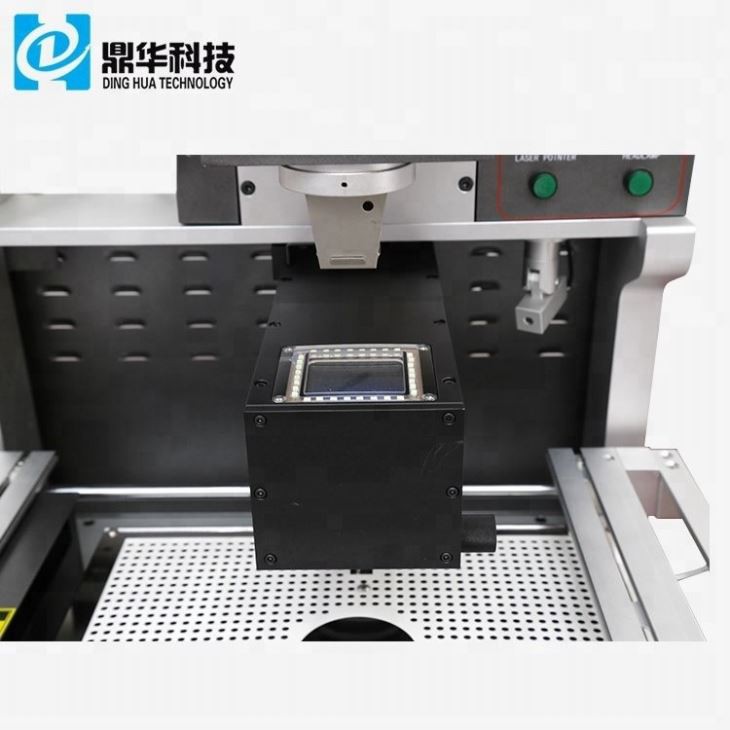

- نظام الرؤية مع كاميرا CCD وتحديد الليزر الاختياري لمحاذاة دقيقة .

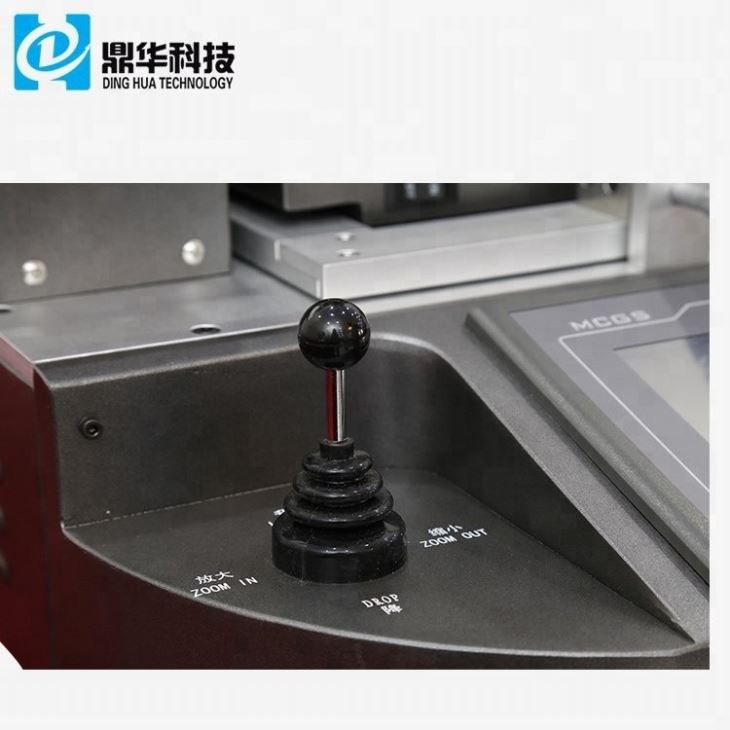

- الكمبيوتر الصناعي المدمج / PLC وشاشة اللمس HMI ، دعم الأوضاع التلقائية / اليدوية ، التقاط الفراغ ، استشعار الموضع ، تخزين وتحليل الملف الشخصي
|
تحديد
|
|||
|
1
|
القوة الكلية
|
5300w
|
|
|
2
|
3 سخانات مستقلة
|
أعلى الهواء الساخن 1200W ، الهواء الساخن الساخن 1200W ، أسفل المسخن بالأشعة تحت الحمراء 2700W
|
|
|
3
|
الجهد االكهربى
|
AC220V ± 10 ٪ 50/60 هرتز
|
|
|
4
|
أجزاء كهربائية
|
7 '' شاشة تعمل باللمس + وحدة التحكم في درجة الحرارة ذكية عالية الدقة + برنامج تشغيل محرك السهول + PLC + LCD شاشة + نظام CCD بصري عالي الدقة + تحديد موقع الليزر
|
|
|
5
|
التحكم في درجة الحرارة
|
K-SESOR حلقة مغلقة + PID تعويض مؤقت تلقائي + وحدة درجة الحرارة ، دقة درجة الحرارة خلال ± 2 درجة .
|
|
|
6
|
PCB تحديد المواقع
|
V-Groove + Universal Thips + Sovable PCB GRAVEL
|
|
|
7
|
حجم ثنائي الفينيل متعدد الكلور المطبق
|
كحد أقصى 370 × 410 مم دقيقة 22x22mm
|
|
|
8
|
حجم BGA المطبق
|
2x2mm ~ 80x80mm
|
|
|
9
|
أبعاد
|
600x700x850mm (L*W*H)
|
|
|
10
|
وزن صافي
|
64 كجم
|
|

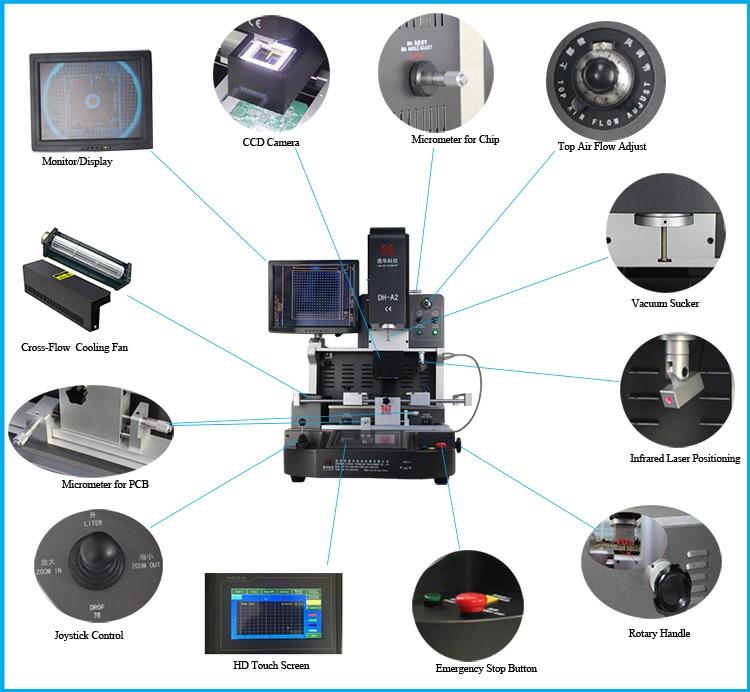

ميزات متقدمة
① يمكن ضبط تدفق الهواء الساخن الأعلى لتلبية متطلبات الرقائق المختلفة .
② يدعم التخلص التلقائي ، والتصاعد ، واللحام .

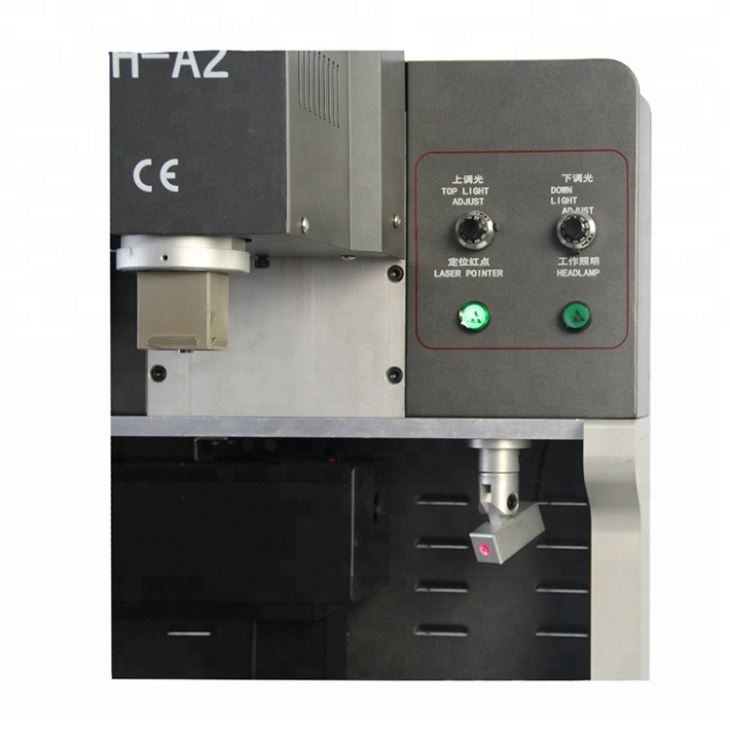

③ نظام تحديد موقع الليزر المدمج لمحاذاة PCB السريعة .
④ نظام التدفئة بالأشعة تحت الحمراء مع ثلاث سخانات مستقلة .
⑤ رأس التثبيت يتضمن جهاز اكتشاف الضغط المدمج لمنع تلف ثنائي الفينيل متعدد الكلور .
⑥ الفراغ المدمج في رأس التثبيت يلتقط تلقائيًا رقاقة BGA بعد التخلص من التخلص من .

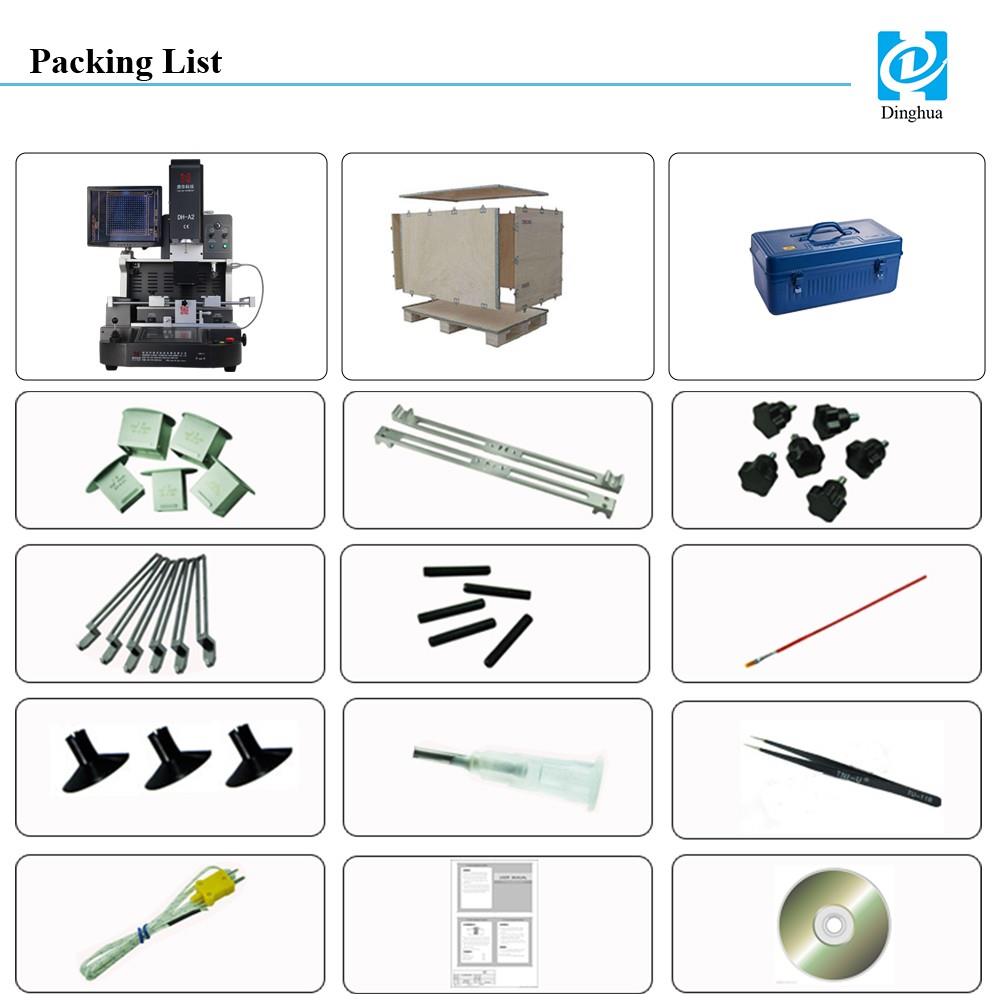

- الآلة: 1 مجموعة
- جميعها معبأة في حالات خشبية مستقرة وقوية ، مناسبة للاستيراد والتصدير .
- فوهة أعلى: 3 PCS (31*31mm ، 38*38mm ، 41*41mm) الفوهة السفلية: 2pcs (34*34mm ، 55*55mm)
- شعاع: 2 أجهزة كمبيوتر
- مقبض البرقوق: 6 أجهزة كمبيوتر
- يونيكرسال لاعبا اساسيا: 6 أجهزة كمبيوتر
- المسمار الدعم: 5 أجهزة كمبيوتر
- قلم الفرشاة: 1 أجهزة كمبيوتر
- كوب الفراغ: 3 أجهزة كمبيوتر
- إبرة فراغ: 1 أجهزة الكمبيوتر
- الملقط: 1 أجهزة كمبيوتر
- سلك مستشعر درجة الحرارة: 1 PCS
- دفتر التعليم المهني: 1 أجهزة كمبيوتر
- قرص مضغوط تدريس: 1 أجهزة كمبيوتر
