شاشة تعمل باللمس المعدات الطبية BGA آلة إعادة العمل

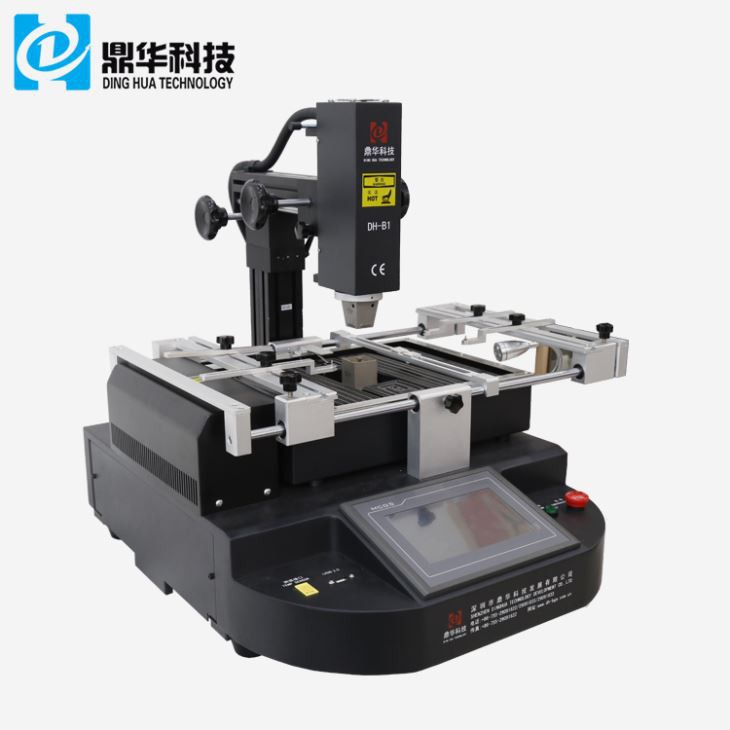

محطة إعادة العمل Dinghua DH-B1 BGA هي لإصلاح اللوحة الأم IC / Chip / Chipset لأجهزة الكمبيوتر المحمول ، الهاتف المحمول ، الكمبيوتر الشخصي ، iPhone ، Xbox ، إلخ. تتمتع هذه الآلة بمعدل نجاح عالٍ في الإصلاح ، وهي مناسبة لأنواع مختلفة من ثنائي الفينيل متعدد الكلور.
الوصف
TأوهSكرينMطبىEكويبمينتبغا RالعملMآلام
1. التطبيق of TأوهSكرينMطبىEكويبمينتبغا RالعملMآلام
اللوحة الأم للكمبيوتر والهاتف الذكي والكمبيوتر المحمول ولوحة منطق MacBook والكاميرا الرقمية ومكيف الهواء والتلفزيون وغيرها من المعدات الإلكترونية
من الصناعة الطبية وصناعة الاتصالات وصناعة السيارات وما إلى ذلك.
مناسبة لأنواع مختلفة من الرقائق: BGA ، PGA ، POP ، BQFP ، QFN ، SOT223 ، PLCC ، TQFP ، TDFN ، TSOP ، PBGA ، CPGA ، رقاقة LED.
2.ميزات المنتج of TأوهSكرينMطبىEكويبمينتبغا RالعملMآلام

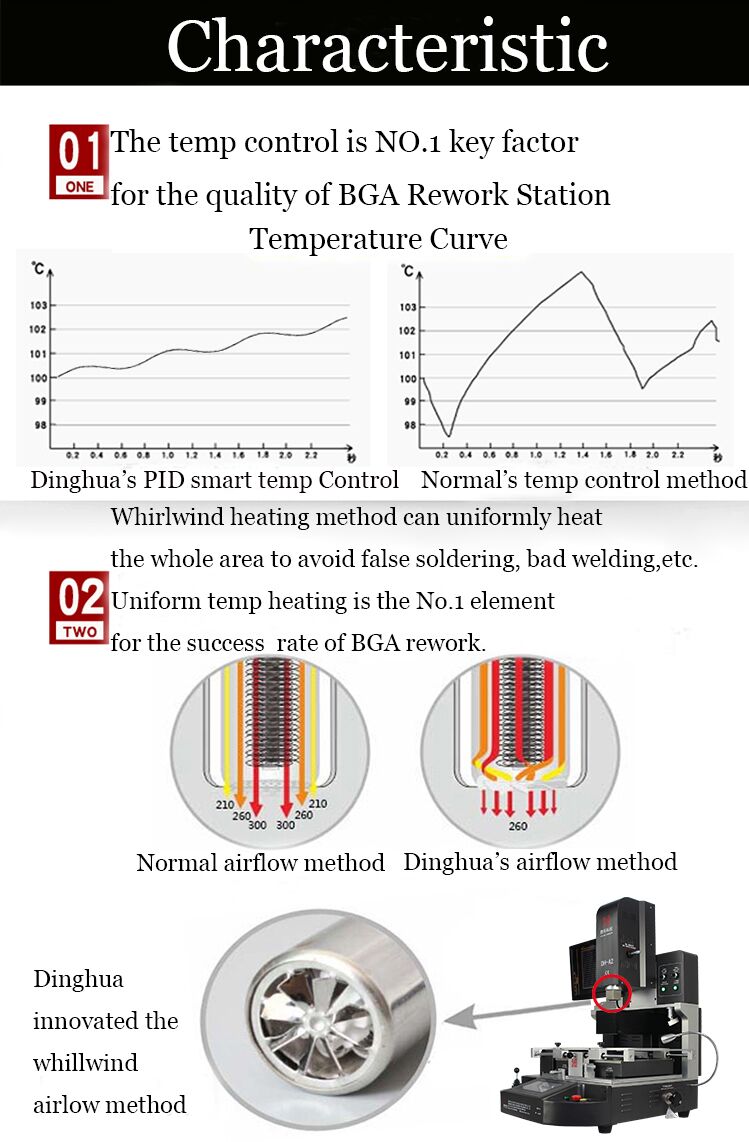

• نسبة نجاح عالية لإصلاح الرقائق. يضمن التحكم الدقيق في درجة الحرارة تغيير درجة الحرارة وفقًا لمواد كرات اللحام.
• عملية بسيطة
التصميم المتوافق مع البشر يجعل الآلة سهلة التشغيل. عادة يمكن للعامل تعلم كيفية استخدامه في 10 دقائق. لا توجد خبرات مهنية خاصة
أو المهارات المطلوبة ، وهي توفير الوقت والطاقة لشركتك ..
• تحكم دقيق في درجة الحرارة. يمكن لحام أو فك الرقاقة المستهدفة بينما لا تتلف أي مكونات أخرى على ثنائي الفينيل متعدد الكلور.
• تصميم متوافق مع البشر يجعل الآلة سهلة التشغيل. عادة يمكن للعامل تعلم كيفية استخدامه في 10 دقائق. لا توجد خبرات مهنية خاصة
أو المهارات اللازمة ، وهي توفير الوقت والطاقة لشركتك.
• مواد فائقة الجودة تضمن عمرًا طويلاً. تعمل مروحة التبريد ذات التدفق العرضي والعلوي والسفلي على تبريد الماكينة تلقائيًا بمجرد عملية التسخين
تم الانتهاء منه ، مما يؤدي بشكل فعال إلى تجنب تدهور الجهاز وتقادمه. يتم تقديم ضمان لمدة عام لنظام التدفئة 3-.
• يتم تقديم دعم فني غير محدود مدى الحياة وتدريب مجاني.
3. المواصفات of TأوهSكرينMطبىEكويبمينتبغا RالعملMآلام
4. تفاصيل of TأوهSكرينMطبىEكويبمينتبغا RالعملMآلام
1. واجهة شاشة تعمل باللمس عالية الدقة.

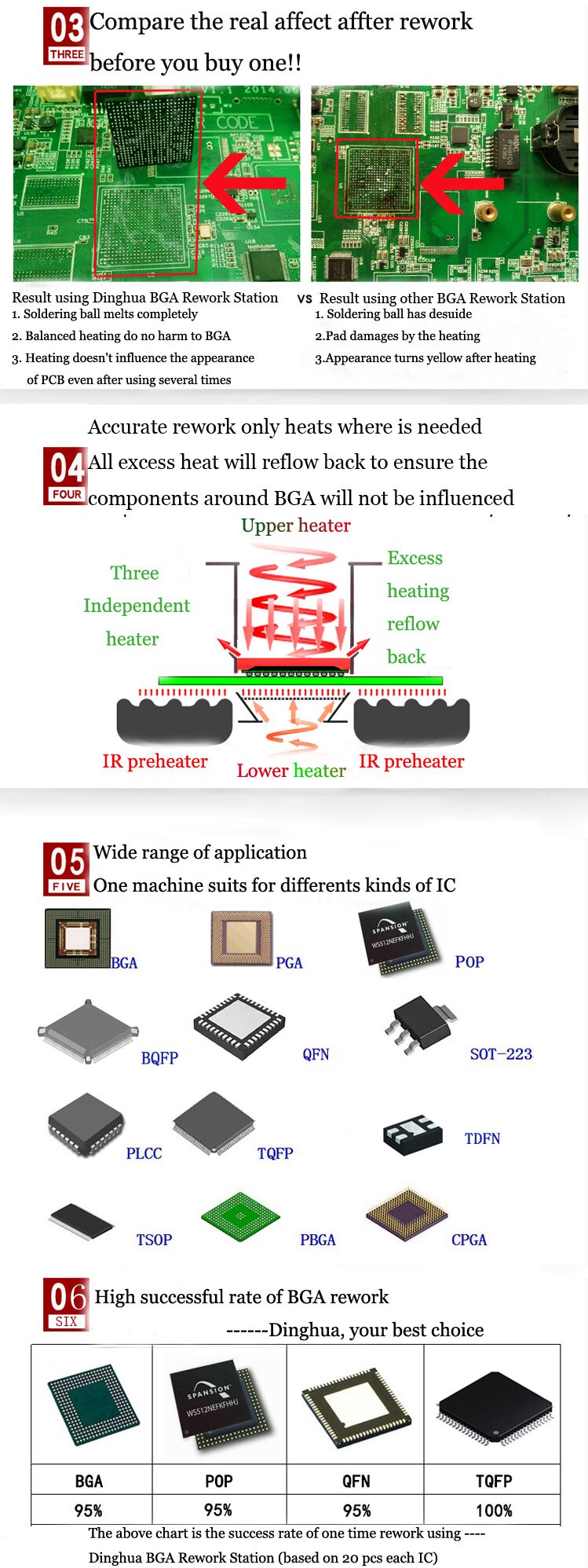

2. ثلاثة سخانات مستقلة (الهواء الساخن والأشعة تحت الحمراء) ؛
3. قلم فراغ؛
4. led كشافات.
5.لماذا تختار موقعنا TأوهSكرينMطبىEكويبمينتبغا RالعملMآتشين؟
6.شهادة من TأوهSكرينMطبىEكويبمينتبغا RالعملMآلام
7.التعبئة والشحن TأوهSكرينMطبىEكويبمينتبغا RالعملMآلام
8. المعرفة ذات الصلة
دور قناع لحام ثنائي الفينيل متعدد الكلور والتدفق
تعد مقاومة اللحام جزءًا مهمًا من تقنية لوحات الدوائر المطبوعة اليوم. أصبح استخدام مقاومة لحام PCB شائعًا جدًا
أنه من غير المعتاد رؤية لوحات الدوائر المطبوعة بدون أي لحام تقاوم التغطية ، باستثناء بعض دوائر بناء المنازل
اليوم ، وحتى العديد من اللوحات النموذجية تحتوي على أقنعة لحام ، لذلك يمكن القول إن استخدامها في الإنتاج التجاري يمكن القول إن لوحات الدوائر المطبوعة
كن عالميا.
أغراض لحام لوحة الدوائر المطبوعة
كما يوحي اسمها ، يتم تغطية قناع اللحام على لوحة الدائرة لحماية منطقة لوحة الدوائر المطبوعة من لوحة الدوائر المطبوعة
الذي أُخذ منه اللحام. بهذه الطريقة ، من الضروري فقط أن يكون لديك بالفعل منطقة مغطاة باللحام ، أي مكان المكون
هي المنطقة المراد لحامها ، وخالية من مقاومة اللحام ، وقادرة على اللحام ، مما يوفر العديد من المزايا. الشيء الرئيسي هو أن فقط
تحتاج إلى مكان وجود لحام ، ودائرة كهربائية قصيرة لجسر اللحام يتم الوصول إليها عن طريق منع التآكل من بعض مناطق
يمكن تقليل اللحام بشكل كبير. هذا مهم أكثر فأكثر لأن النغمة الدقيقة للعديد من لوحات الدوائر المطبوعة تعني اليوم
من المحتمل أن تتسبب مسارات اللحام الصغيرة في عملية اللحام في حدوث جسور ودوائر قصيرة. المنطقة التي توجد فيها مكونات المكان
حيث يتم لحام قناع اللحام بالمشكلة ، ويمكن تصميم هذه المناطق وفقًا لذلك.
بالإضافة إلى وظيفتها في منع اللحام من التسبب في جسر صغير ، فإن لحام لوحة الدوائر المطبوعة يقاوم أيضًا الركيزة
تعمل كطبقة واقية. توفر أقنعة اللحام العزل الكهربائي والحماية من الأكسدة والتآكل. هذه الفترة من الزمن
يمكن أن تزيد الموثوقية الإجمالية للوحة الدوائر المطبوعة ، خاصةً إذا تعرضت لعوامل ضارة.
ما هو تدفق ثنائي الفينيل متعدد الكلور؟
أقنعة اللحام للوحات الدوائر المطبوعة عبارة عن طلاءات دائمة قائمة على الراتنج يتم تطبيقها على لوحات الدوائر المطبوعة أثناء التصنيع
من المجالس العارية. مقاومة اللحام هي طلاء دائم لتركيبة الراتنج ، وعادة ما تكون باللون الأخضر ، والتي تغلف وتحمي السطح
ميزات جميع لوحات الدوائر المطبوعة ما لم يكن مطلوبًا لتشكيل مناطق محددة من وصلات اللحام.
على الرغم من أن اللون الأخضر هو اللون الأكثر استخدامًا لمقاومة اللحام ، يمكن استخدام أي لون تقريبًا. على الرغم من أنه قد يكون من الصعب الحفاظ على الدقة
الألوان ، فمن الممكن جعلها تقريبا أي لون. ولكن من اللون الأخضر ، فإن الألوان الشائعة الأخرى هي الأحمر والأزرق.
تطبيق قناع لحام ثنائي الفينيل متعدد الكلور
من أجل جعل قناع اللحام الخاص بلوحة الدوائر المطبوعة قادرًا على تلبية المتطلبات الدقيقة للغاية لتقنية SMT المثبتة على السطح اليوم
يتم استخدام لوحات الدوائر المطبوعة ، ومقاومات اللحام الحساسة للضوء (LPI). استخدم لحام لوحة الدوائر المطبوعة سابقًا طباعة الاستنسل لـ
طباعة الشاشة مقاومة التطبيقات.
تختلف عملية LPI كثيرًا بالنسبة لأقنعة اللحام التي تم استخدامها سابقًا. يفصل LPI بين عمليات الطلاء والتصوير لتحقيق أعلى مستوى
مستويات الدقة. المواد المستخدمة في إخفاء لحام ثنائي الفينيل متعدد الكلور من قبل الشركات المصنعة لثنائي الفينيل متعدد الكلور العارية هي في شكل بوليمر ضوئي سائل ، وتستخدم الايبوكسي
أو تكنولوجيا راتنجات الايبوكسي أكريليت واللوحة بأكملها مغطاة بالمواد. يتراوح سمك المادة عادة من 30 إلى 20 ميكرون
ميكرون فوق اللوح العاري. بمجرد تجفيف مادة مقاومة المغلفة بالتمويه ، يتم تعريضها لنمط الصورة المطلوب ثم تنتشر للحصول عليها
نمط مقاومة اللحام المطلوب. ثم قم بتطوير ما بعد المعالجة لقناع اللحام للتأكد من أنه يوفر لمسة نهائية متينة.
