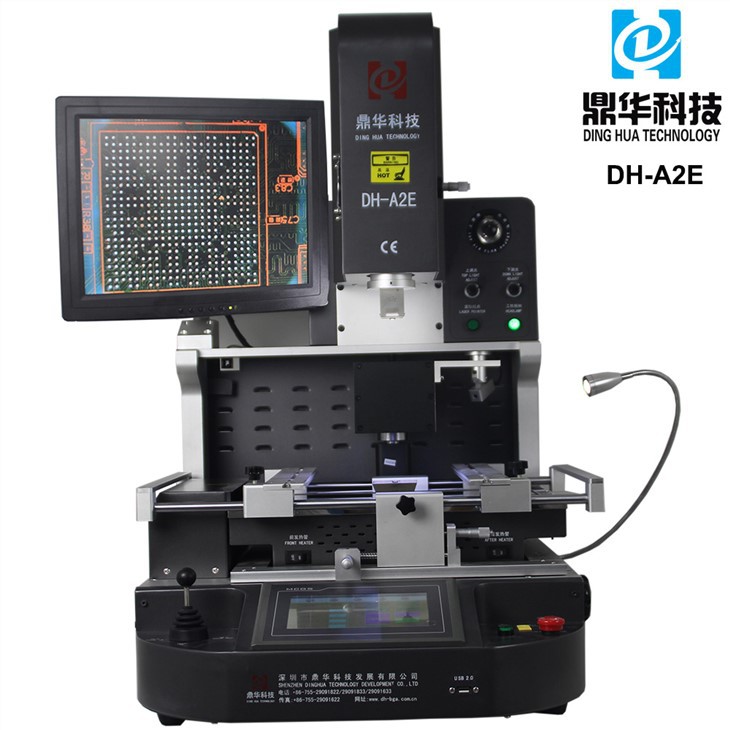

آلة إعادة صياغة مصفوفة شبكة الكرة

آلة إعادة صياغة شبكة الكرة الأوتوماتيكية



1.ميزات المنتج لآلة إعادة صياغة شبكة الكرة الأوتوماتيكية



• ارتفاع معدل النجاح في إصلاح مستوى الشريحة. عملية إزالة اللحام والتركيب واللحام تلقائية.

• محاذاة مريحة.

• ثلاثة تسخينات مستقلة لدرجة الحرارة + ضبط PID ذاتيًا، دقة درجة الحرارة ستكون ±1 درجة

• المدمج في مضخة فراغ، والتقاط ووضع رقائق بغا.

• وظائف التبريد التلقائي.

2.مواصفات آلة إعادة صياغة صفيف شبكة الكرة الآلية



3. تفاصيل آلة إعادة صياغة شبكة الكرة الأوتوماتيكية بالهواء الساخن





4. لماذا تختار آلة إعادة صياغة صفيف شبكة الكرة الأوتوماتيكية بالأشعة تحت الحمراء؟



5. شهادة المحاذاة البصرية التلقائية لآلة إعادة صياغة شبكة الكرة



6. قائمة التعبئةمن البصريات محاذاة CCD كاميرا الكرة شبكة صفيف إعادة صياغة آلة Reball



7. شحنة من آلة إعادة صياغة شبكة الكرة الأوتوماتيكية، رؤية سبليت

نقوم بشحن الماكينة عبر DHL/TNT/UPS/FEDEX، وهي خدمة سريعة وآمنة. إذا كنت تفضل شروط الشحن الأخرى،

فلا تتردد في إخبارنا.



8. شروط الدفع.

تحويل مصرفي، ويسترن يونيون، بطاقة الائتمان.

سوف نرسل الجهاز مع 5-10 عمل بعد استلام الدفع.



9. اتصل بنا للحصول على الرد الفوري وأفضل الأسعار.

Email:john@dh-kc.com

الجوال/واتساب/وي شات: +86 15768114827

اضغط على الرابط لإضافة الواتساب الخاص بي:

https://api.whatsapp.com٪2fsend٪3fphone٪7b٪7b0٪7d٪7d



10. المعرفة ذات الصلة بآلة إعادة صياغة / إعادة تشكيل مصفوفة شبكة الكرة الأوتوماتيكية (BGA).

معايير جودة اللحام FPC SMT:

• الحد الأدنى الطبيعي للتخليص: يجب أن يتجاوز حجم المكون اللوحة بمقدار 20 ميكرومتر.
• موقف اللحام: يجب أن يكون هناك خلوص بمقدار 1/2 من موضع اللحام.

4. مواصفات فحص الأجزاء الملحومة:

لا.	البند التفتيش	معيار التفتيش	أيقونة سيئة
4.1	الأجزاء المفقودة	يجب ألا تكون هناك أجزاء أو أجزاء غير ملحومة تتساقط عند وصلات لحام FPC.	لا
4.2	ضرر	يجب ألا تتعرض المكونات بعد اللحام للتلف أو الشق.	لا
4.3	أجزاء غير صحيحة	يجب أن تتطابق المواصفات النموذجية للمكونات الملحومة بالوسادات مع الرسومات الهندسية.	لا
4.4	قطبية	يجب أن يتوافق اتجاه الأجزاء الملحومة مع تعليمات اللوحة أو الرسومات الهندسية.	لا
4.5	متنوع	يجب ألا يكون هناك أي غراء أو بقع من الصفيح أو أي حطام آخر متبقي في دبوس المكون.	لا
4.6	فقاعات	يجب ألا تحتوي عبوة المكون الملحوم على أي رغوة سيئة.	لا

5.1 اللحام المستمر
لا ينبغي أن يكون هناك ماس كهربائى بين وصلات اللحام.

5.2 المفاصل الملحومة
يجب ألا تحتوي الأجزاء الملحومة على وصلات غير متصلة بنقاط اللحام.

5.3 لحام غير قابل للانصهار
يجب ألا تحتوي الأجزاء على وصلات لحام غير كاملة أو مفقودة.

5.4 العائمة:

• 5.4.1: يجب ألا يتجاوز ارتفاع لوحة اللحام في الجزء السفلي من دبوس الموصل ارتفاع دبوس الجزء. (ملاحظة: كما هو موضح في الشكل T، فإن ارتفاع دبوس الجزء هو G، وارتفاع لوحة اللحام هو T، ولا يمكن أن يتجاوز ارتفاع لوحة اللحام أثناء اللحام ارتفاع دبوس الجزء، أي G أقل من أو يساوي ت.)
• 5.4.2: لا ينبغي أن يكون ارتفاع لوحة اللحام في الجزء السفلي من المقاوم، LED، وما إلى ذلك، أعلى من 1/2 من ارتفاع سلك المكون.

5.5 نقص اللحام:

• 5.5.1: يجب أن يكون ارتفاع العلبة الموجودة على الموصل 2/3 من ارتفاع الدبوس ويجب ألا يتجاوز الارتفاع عند نقطة التقاء الجزء البلاستيكي. (ملاحظة: كما هو موضح في الشكل T، ارتفاع دبوس الجزء هو G، وارتفاع علبة لوحة اللحام هو T، وF هو ارتفاع نقطة اللحام العادية. لذلك، F أكبر من أو يساوي G {{2} }/3ت.)
• 5.5.2: يجب أن يكون سلك المقاوم ومؤشر LED والأجزاء الأخرى ملحومًا بما لا يقل عن 2/3 ارتفاع الدبوس.
