ماكينة لحام أوتوماتيكية SMT
آلة اللحام الأوتوماتيكية SMT هي قطعة من التكنولوجيا التي أحدثت ثورة في مجال تصنيع الإلكترونيات. بفضل قدرات اللحام الآلية الدقيقة التي تتمتع بها، يمكن أن تساعد في تحسين جودة وكفاءة عمليات الإنتاج حول العالم.
الوصف

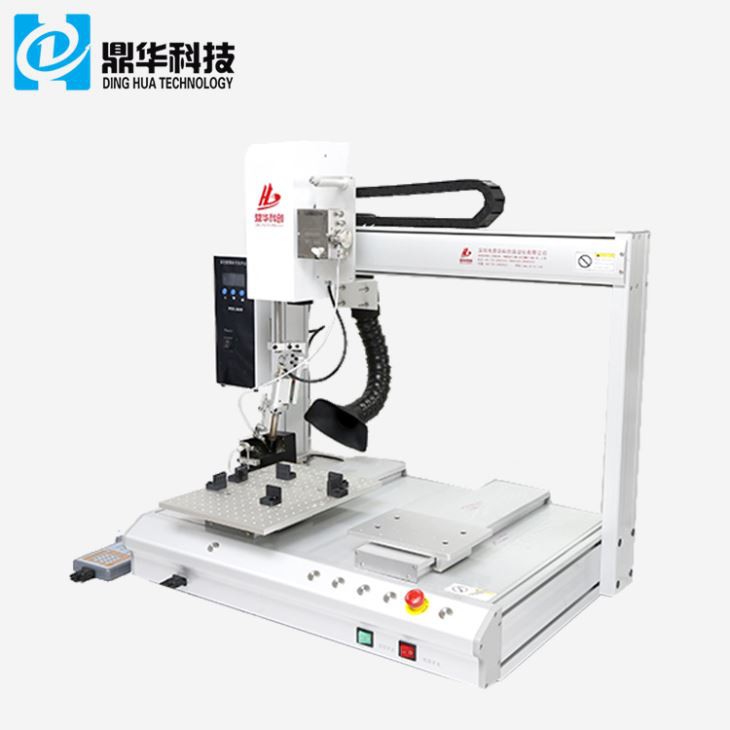

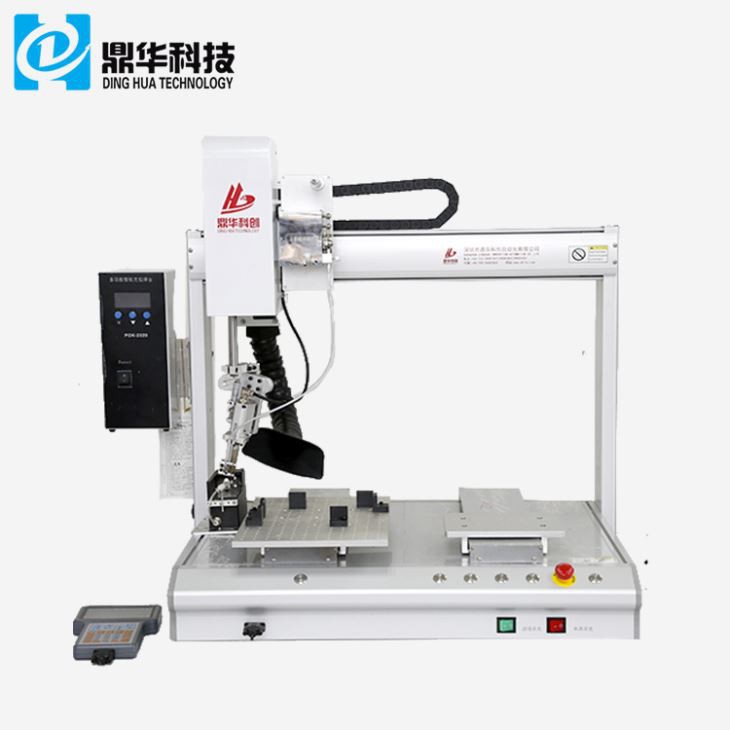

تتميز الماكينة برأس واحد وطاولة مزدوجة لحام للمكونات
واحدة من أعظم فوائد آلة اللحام الأوتوماتيكية SMT هي أنها تقضي على الكثير من البشر
الأخطاء التي يمكن أن تحدث عند لحام المكونات يدويًا. وهذا يؤدي إلى درجة أعلى من الاتساق و
الدقة، والتي تترجم إلى جودة منتج أفضل وعيوب أقل.
1. المعلمات
| نموذج | DH-HX5331 | DH-HX5441 | |
| رقم المحور | 5 محاور متزامن | ||
| يعالج نِطَاق |
المحور X | 500 ملم | 500 ملم |
| المحور Y1 | 300 ملم | 400 ملم | |
| المحور Y2 | 300 ملم | 400 ملم | |
| المحور Z | 100 ملم | 100 ملم | |
| محور R | ±360 درجة | ±360 درجة | |
| أقصى قدرة تحمل | 10 كجم | ||
| الأعلى سرعة |
المحور XY | 800 ملم/ثانية. | |
| المحور Z | 450 ملم/ثانية. | ||
| محور R | 360 درجة / ثانية. | ||
| متكرر دقة |
المحور س، ص | ±0.02 مم | |
| المحور Z | ±0.02 مم | ||
| محور R | ±0.02 درجة | ||
| الحد الأقصى لحجم المنتج | 280 * 250un (XY) | 280 * 350 مليون (X، Y) | |
| البرامج المخزنة | 999 ملفًا شخصيًا | ||
| نظام القيادة | حلقة قريبة | ||
| نظام التحكم | نظام التحكم المتحرك | ||
| نطاق درجة الحرارة | 40-450 درجة | ||
| دقة درجة الحرارة | ±2 درجة | ||
| نطاق إنذار رأس التسخين | 2-99 درجة | ||
| تغذية | نظام تغذية القصدير الواحد | ||
| قوة التدفئة | 200w | ||
| سرعة تغذية القصدير | 0-50 ملم/ثانية | ||
| قطر القصدير | Φ0.3-Φ1.2(قياسي) | ||
| إنذار | القصدير مكسور، القصدير مسدود، إنذار السخان | ||
| البعد | L880*W600*H830m | الطول 880 * العرض 700 * الارتفاع 830 ملم | |
| مدخل | تيار متردد 220 فولت ± 10% 50/60 هرتز 450 فولت أمبير | ||
| ضغط الهواء | 0.4-0.8Mpa | ||
| رطوبة | 20-95% | ||
| درجة حرارة العمل | -10-45 درجة | ||
2.. تفاصيل ماكينة اللحام الأوتوماتيكية

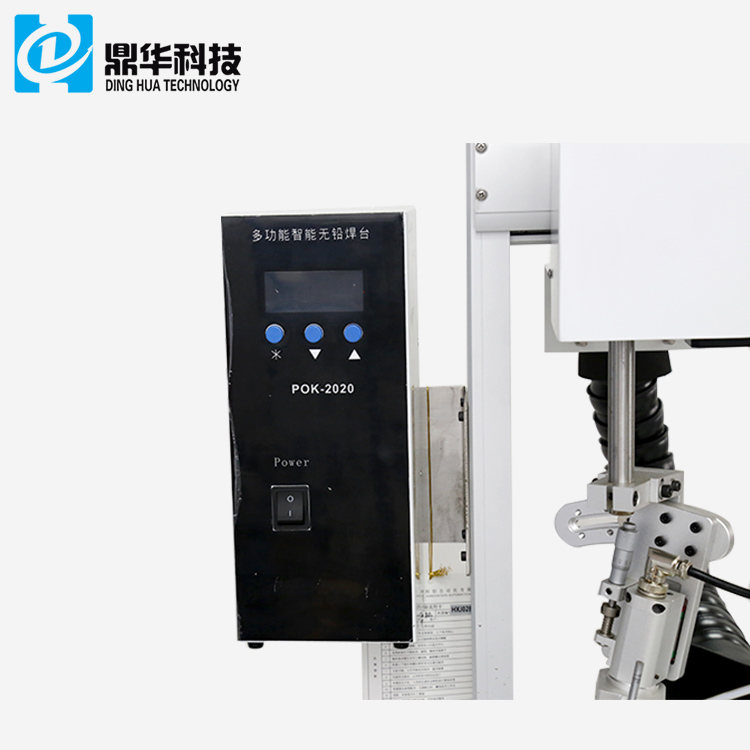

1. من السهل جدًا ضبط درجة الحرارة وفقًا للحام المختلف، والتحكم بدقة في درجة الحرارة
أثناء اللحام بالجملة.
2. تنظيف تلقائي للطرف، يمكن ضبط الفاصل الزمني والتردد بمرونة وفقًا لمنتجات اللحام.

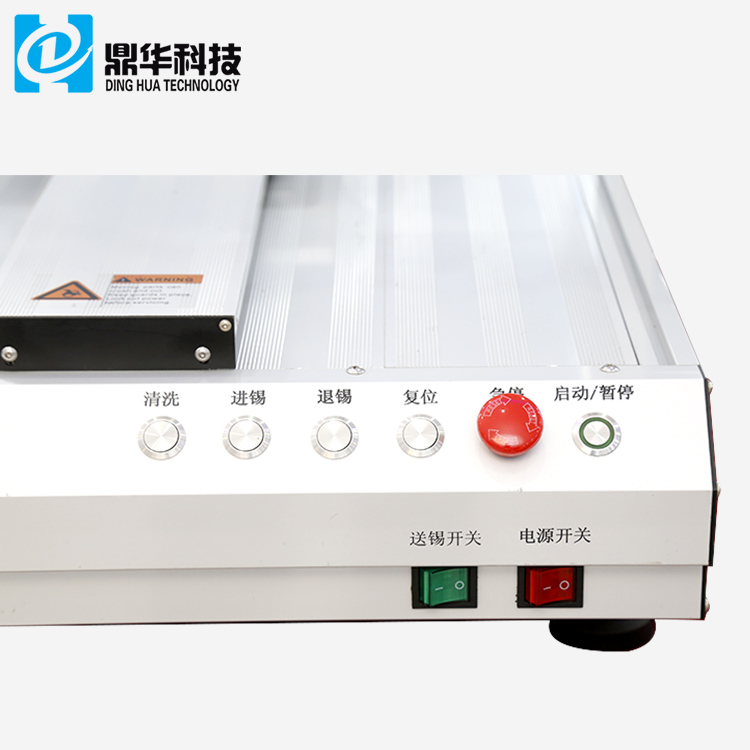

3. اضغط على أزرار الوظائف المستخدمة بشكل متكرر في الجزء الأمامي من الجهاز، لتشغيل سهل وسريع.
3.الأسئلة الشائعة
إنه جهاز يستخدم في تصنيع الإلكترونيات لتطبيق اللحام تلقائيًا على المكونات الإلكترونية الموجودة على لوحة الدوائر المطبوعة.
فهو يوفر لحامًا متسقًا ودقيقًا وفعالاً للمكونات الإلكترونية، مما يؤدي إلى تحسين جودة المنتج وزيادة سرعة الإنتاج وتقليل تكاليف العمالة.
يمكنه لحام أنواع مختلفة من المكونات، بما في ذلك أجهزة التثبيت السطحي (SMDs) والمكونات عبر الفتحات والوصلات السلكية.
تطبق الآلة كمية محددة من معجون اللحام أو التدفق على المكون باستخدام استنسل أو موزع، ثم يتم وضع المكون على لوحة الدائرة المطبوعة. تقوم الآلة بعد ذلك بتطبيق الحرارة على اللحام، وصهره وربط المكون باللوحة.
نعم، مع واجهات سهلة الاستخدام وتحكم بسيط في العمليات.
6. هل يمكن تخصيص آلة اللحام الأوتوماتيكية SMT لتلبية احتياجات التصنيع المحددة؟
نعم، يمكن تخصيص العديد من آلات اللحام الأوتوماتيكية SMT لتناسب متطلبات التصنيع المحددة، بما في ذلك أنواع المكونات وحجم الإنتاج.
7. هل الصيانة مطلوبة لآلة اللحام الأوتوماتيكية SMT؟
نعم، مثل أي جهاز، يلزم إجراء صيانة دورية لضمان الأداء الأمثل وطول العمر. عادةً، تتضمن الصيانة الروتينية التنظيف والمعايرة واستبدال المكونات البالية.
8. هل تتوفر أحجام مختلفة لآلات اللحام الأوتوماتيكية SMT؟
نعم، تتوفر مجموعة متنوعة من الأحجام، بدءًا من النماذج الصغيرة الموضوعة على الطاولة وحتى الأنظمة الكبيرة المؤتمتة بالكامل للإنتاج بكميات كبيرة.
9. هل يمكن استخدام آلة اللحام الأوتوماتيكية SMT لأنواع أخرى من اللحام إلى جانب الإلكترونيات؟
في حين أن آلات اللحام الأوتوماتيكية SMT مصممة بشكل أساسي لتصنيع الإلكترونيات، إلا أن بعض الطرز يمكنها ذلك
يمكن تكييفها لأنواع أخرى من تطبيقات اللحام.
10. هل من الضروري الحصول على تدريب خاص لتشغيل آلة اللحام الأوتوماتيكية SMT؟
على الرغم من أن بعض التدريب الأساسي ضروري، إلا أن معظمه مصمم ليكون سهل الاستخدامتتطلب القليل من المعرفة المتخصصة. غالبًا ما يقدم المصنعون التدريب والدعم لمساعدة المستخدمين على تعلم كيفية القيام بذلكتشغيل الآلات بفعالية.
