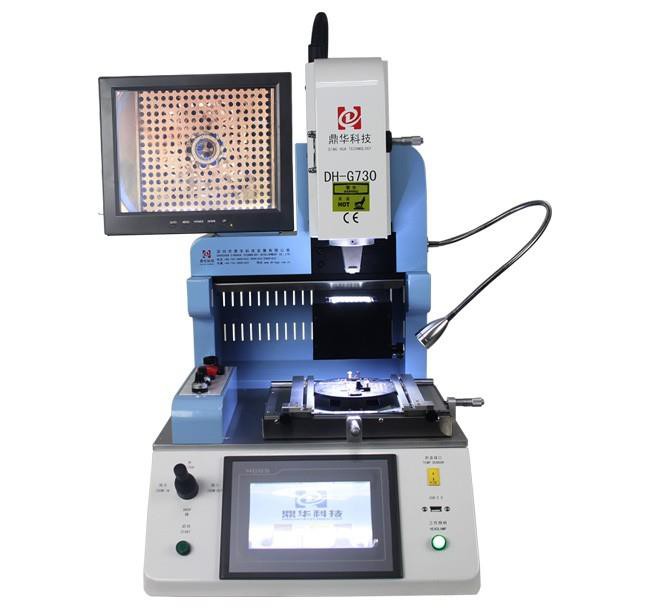

مجموعات أدوات لحام SMD للوحة الأم للهاتف المحمول
* الطاقة الإجمالية: 2500 وات * سخانان مستقلان: الهواء الساخن العلوي 1200 وات + الهواء الساخن السفلي 1200 وات * موضع PCB: أخدود على شكل حرف V + تركيب عالمي + رف PCB متحرك
الوصف
مجموعات أدوات لحام SMD للوحة الأم للهاتف المحمول
تتضمن مجموعة أدوات اللحام SMD (جهاز التثبيت على السطح) للوحات الأم للهواتف المحمولة الأدوات التالية:
1، لحام الحديد: يستخدم لتسخين وإذابة اللحام، مما يسمح له بالتدفق إلى المفاصل والاندماج مع الأسطح التي يتم تطبيقه عليها.
2، جديلة ديسولديرينغ: يتم استخدام جديلة إزالة اللحام لإزالة اللحام الزائد أو في غير مكانه من المفصل. وهذا مفيد لإصلاح الأخطاء أو إزالة المكونات المعيبة.
3، الجريان: يساعد التدفق على تنظيف الأسطح وإعدادها للحام. كما أنه يساعد في تدفق اللحام ويساعد على منع الأكسدة.
4، لحام لصق: معجون اللحام، وهو خليط من اللحام والتدفق، مفيد في اللحام المثبت على السطح لأنه يبقى في مكانه ويساعد على منع المكونات من التحرك أثناء اللحام.
6، ملاقط ذات رؤوس دقيقة: الملقط ذو الرؤوس الدقيقة ضروري للتعامل مع مكونات SMD الصغيرة. إنها تسمح بوضع المكونات بدقة وتساعد على منع تلف الأجزاء الحساسة.
7، عدسة مكبرة: تعد العدسة المكبرة ضرورية لفحص المكونات الصغيرة الموجودة على اللوحة الأم عن كثب.
8، مستخرج الدخان: يمكن أن تكون الأبخرة الناتجة عن اللحام ضارة إذا تم استنشاقها بشكل متكرر. يساعد مستخرج الأبخرة على التخلص من هذه الأبخرة الضارة.
9، مصاصة اللحام: مصاصة اللحام هي أداة تعمل على إزالة اللحام الزائد أو المكونات المعيبة عن طريق شفطها بعيدًا عن اللوحة.
10، حزام المعصم مكافحة ساكنة: يتم استخدام حزام معصم مضاد للكهرباء الاستاتيكية لمنع التفريغ الكهروستاتيكي الذي قد يؤدي إلى تلف المكونات الإلكترونية الحساسة.
تعتبر هذه الأدوات ضرورية لإصلاح أو تعديل اللوحات الأم للهواتف المحمولة والأجهزة الإلكترونية الأخرى التي تحتوي على مكونات مثبتة على السطح. بمساعدة هذه الأدوات، يمكنك التأكد من أن عملك دقيق وذو جودة عالية، مما يؤدي إلى أداء أفضل وإطالة عمر أجهزتك الإلكترونية.
|
المواصفات |
||
| 1 |
إجمالي الطاقة |
2500W |
| 2 |
2 سخانات مستقلة |
الهواء الساخن العلوي 1200 واط، الهواء الساخن السفلي 1200 واط |
| 3 |
الجهد االكهربى |
تيار متردد 220 فولت ±10% 50/60 هرتز |
| 4 |
قطع كهربائية |

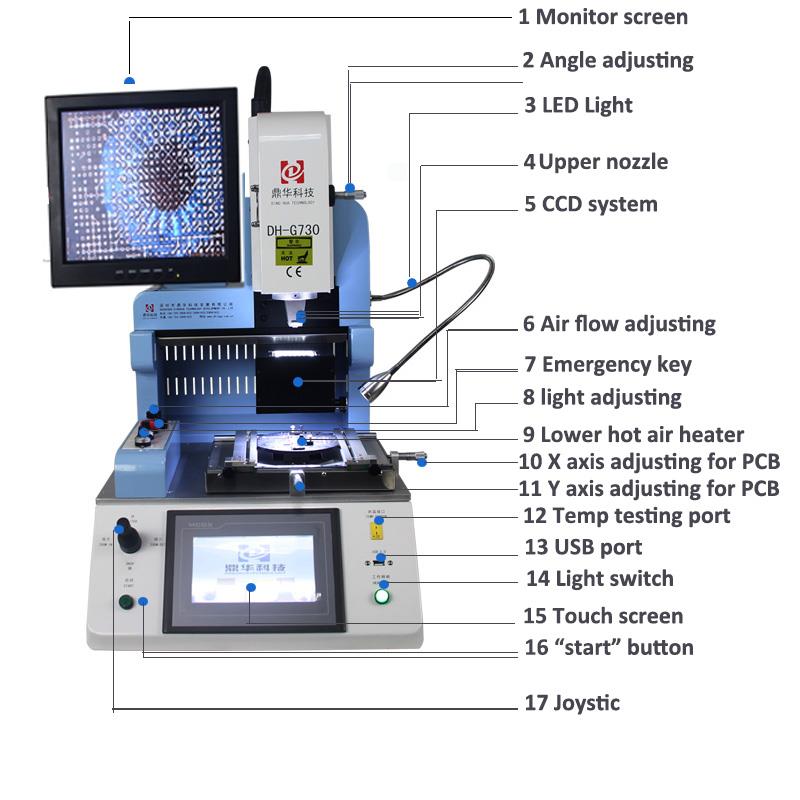

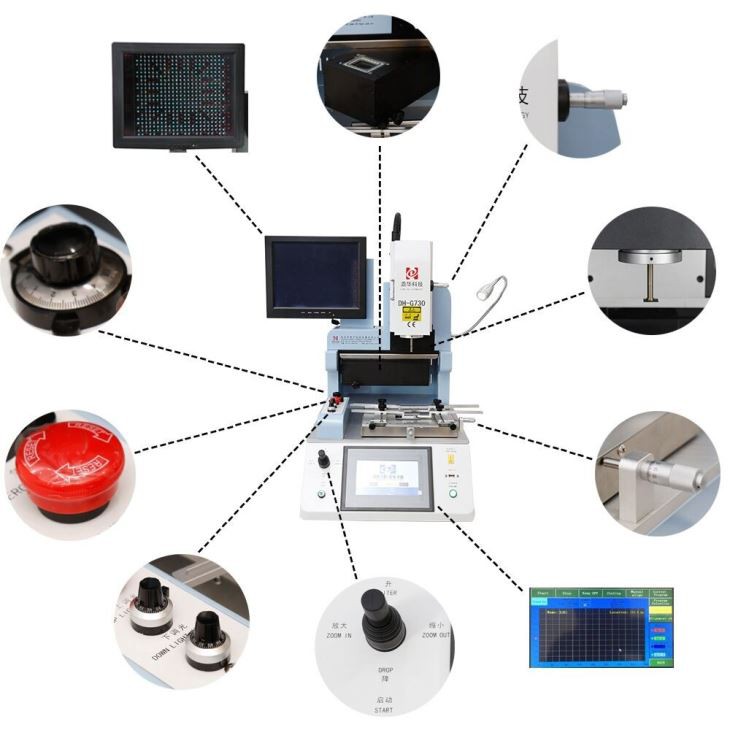

شاشة لمس 7 بوصة + وحدة تحكم ذكية في درجة الحرارة عالية الدقة + محرك متدرج + PLC + شاشة LCD + نظام CCD بصري عالي الدقة + تحديد المواقع بالليزر |

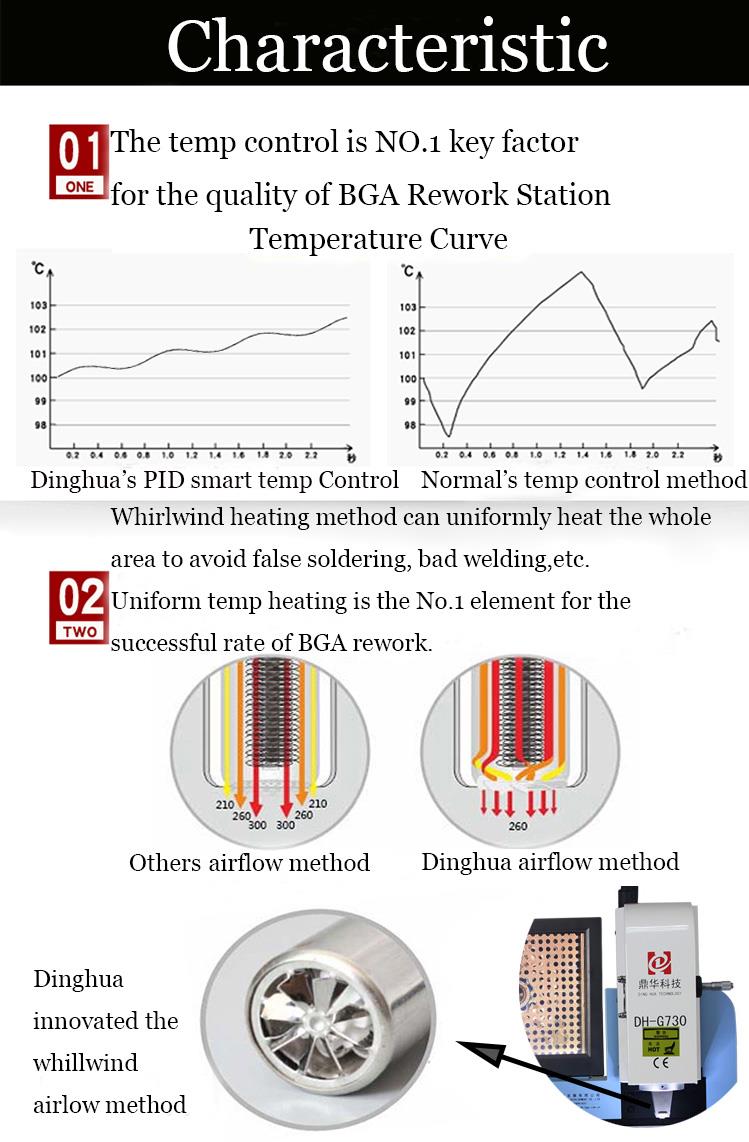

| 5 | التحكم في درجة الحرارة | حلقة مغلقة بمستشعر K + تعويض درجة الحرارة التلقائي PID + وحدة درجة الحرارة، دقة درجة الحرارة في حدود ±2 درجة |
| 6 | تحديد المواقع ثنائي الفينيل متعدد الكلور | أخدود على شكل حرف V + تركيبات عالمية + رف ثنائي الفينيل متعدد الكلور متحرك |
| 7 | حجم ثنائي الفينيل متعدد الكلور القابل للتطبيق | جميع أنواع اللوحة الأم للهاتف المحمول |
| 8 | حجم BGA القابل للتطبيق | جميع أنواع شرائح BGA للهاتف المحمول |
| 9 | أبعاد | 420 × 450 × 680 ملم (الطول * العرض * الارتفاع) |
| 10 | الوزن الصافي | 35 كجم |

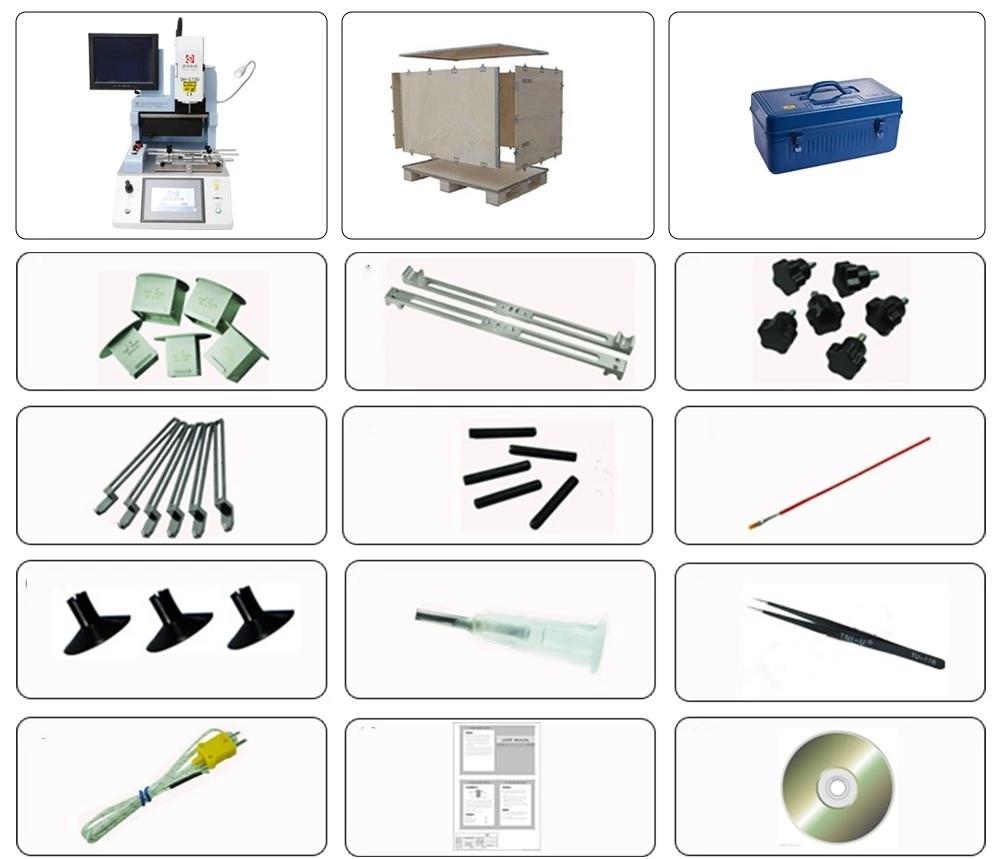

قائمة التعبئة
1. الآلة: مجموعة واحدة
2. جميعها معبأة في حالات خشبية مستقرة وقوية، ومناسبة للاستيراد والتصدير.
3. الفوهة العلوية: 3 قطع (31*31 مم، 38*38 مم، 41*41 مم)
الفوهة السفلية: قطعتان (34*34 مم، 55*55 مم)
4. الشعاع: 2 قطعة
5. مقبض البرقوق: 6 قطع
6. تركيبات عالمية: 6 قطع
7. دعم المسمار: 5 قطع
8. قلم الفرشاة: قطعة واحدة
9. كوب فراغ: 3 قطع
10. إبرة فراغ: 1 قطعة
11. الملقط: 1 قطعة
12. سلك استشعار درجة الحرارة: 1 قطعة
13. كتاب التعليمات المهنية: 1 قطعة
14. قرص تعليمي : 1 قطعة
