محطة إعادة صياغة ثنائي الفينيل متعدد الكلور



ما هي محطة إعادة صياغة ثنائي الفينيل متعدد الكلور؟



محطة إعادة صياغة PCB هي أداة إصلاح إلكترونية متخصصة تقوم بعملية إزالة واستبدال ولحام دقيقة لشرائح Ball Grid Array (BGA) ومكونات SMT المتقدمة الأخرى على لوحات الدوائر المطبوعة (PCBs). هنا هو السبب في أنه ضروري وكيف يعمل.



1. المشكلة التي تم حلها: تحتوي شرائح BGA (الموجودة في أجهزة الكمبيوتر المحمولة والهواتف وأجهزة الألعاب مثل Xbox واللوحات الأم) على العديد من كرات اللحام أسفل كل شريحة؛ أنها ليست مرئية أو يمكن الوصول إليها من قبل أي أداة لحام قياسية؛ ومع ذلك، فإن إصلاحها أو استبدالها يتطلب الدقة والتحكم في الحرارة.



2. الوظيفة الرئيسية:



أ. الإزالة: يقوم بتسخين الرقاقة والمنطقة الموجودة على PCB الموجودة تحتها بشكل موحد لإذابة كرات اللحام دون إتلاف الرقاقة أو PCB، ثم يستخدم مصاصة فراغية لسحب الرقاقة.



ب. الاستبدال: بعد تنظيف وسادات اللحام، وإضافة لحام جديد، يمكن لمحطة إعادة العمل BGA وضع الشريحة بشكل صحيح، وإعادة تسخين المنطقة لتشكيل وصلة اللحام (إعادة التدفق).



3. المكونات والقدرات الرئيسية :



التحكم الدقيق في الحرارة: يستخدم فوهات الهواء الساخن بحيث تتركز الحرارة على الشريحة، وغالبًا ما يستخدم منطقة التسخين بالأشعة تحت الحمراء لتسخين لوحة PCB بأكملها ببطء شديد. يساعد هذا على منع الالتواء بسبب الفروق الكبيرة في درجات الحرارة ويساعد اللحام بأكمله على الذوبان مرة واحدة.



تحديد درجة الحرارة:‌ يتيح الإعداد وعرض ملف تعريف درجة الحرارة المحدد في الوقت الفعلي لأنواع ومكونات اللحام المختلفة.



المحاذاة:‌ غالبًا ما تتضمن مؤشر ليزر لمحاذاة الرقائق بشكل مثالي أثناء وضعها.

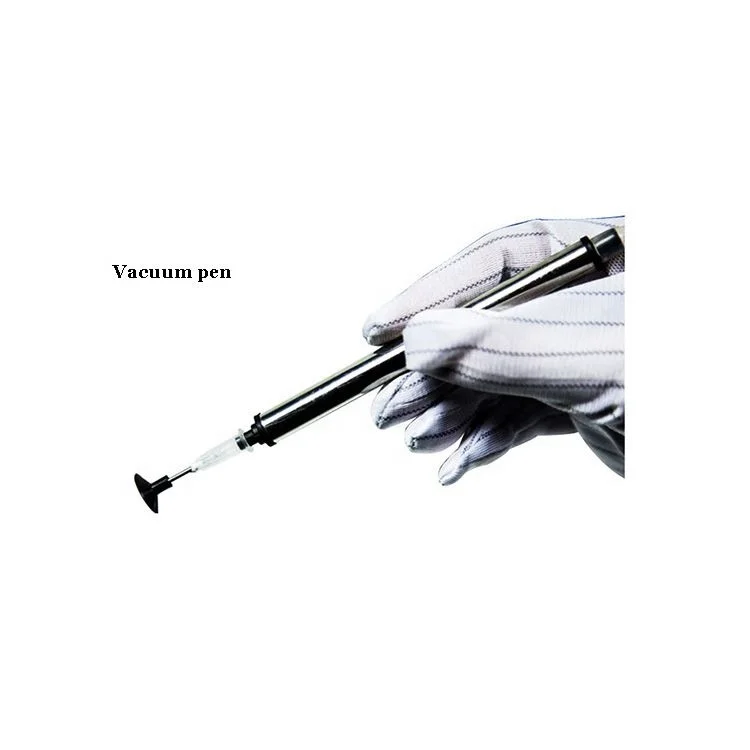

‌قلم التقاط الفراغ:‌ لرفع الرقائق الساخنة بأمان بعد إزالة اللحام.

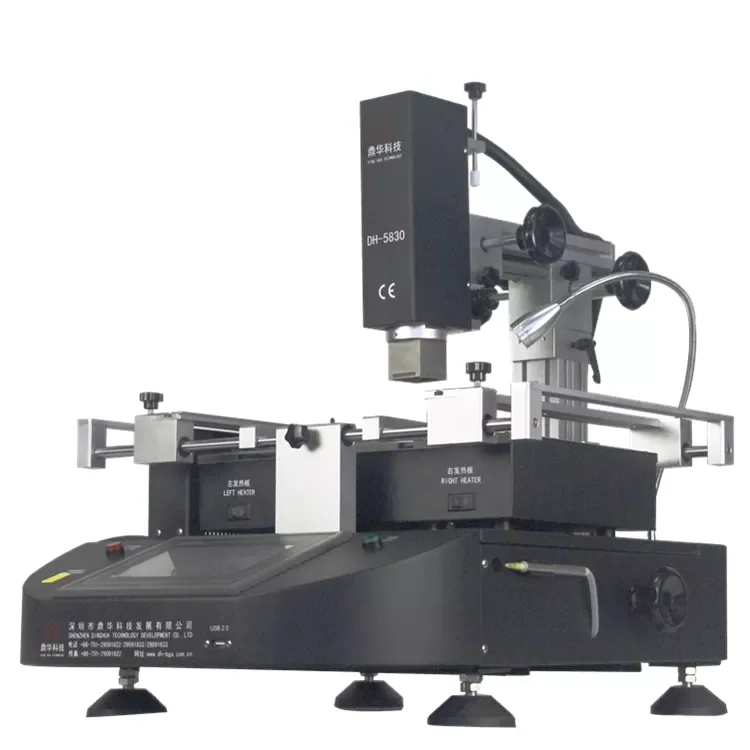

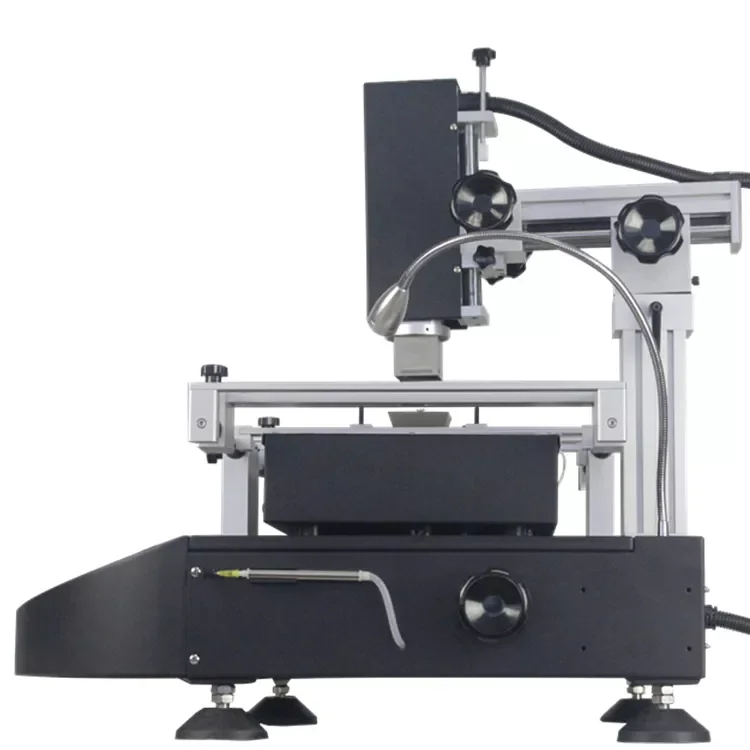

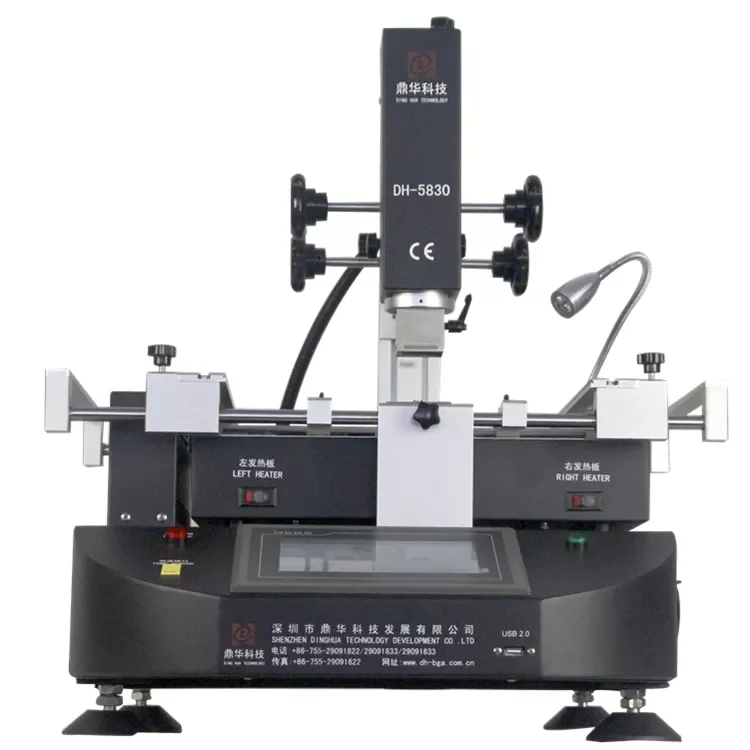

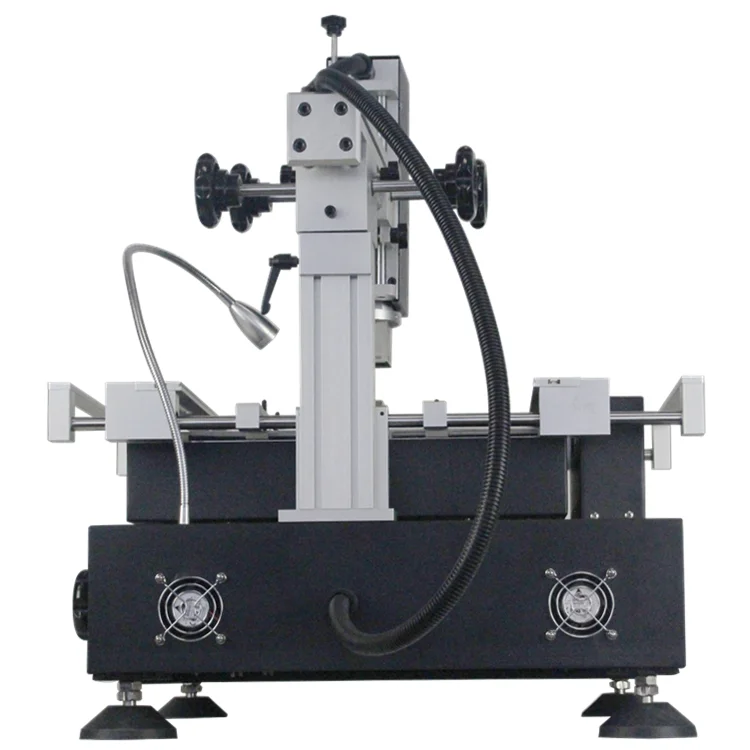

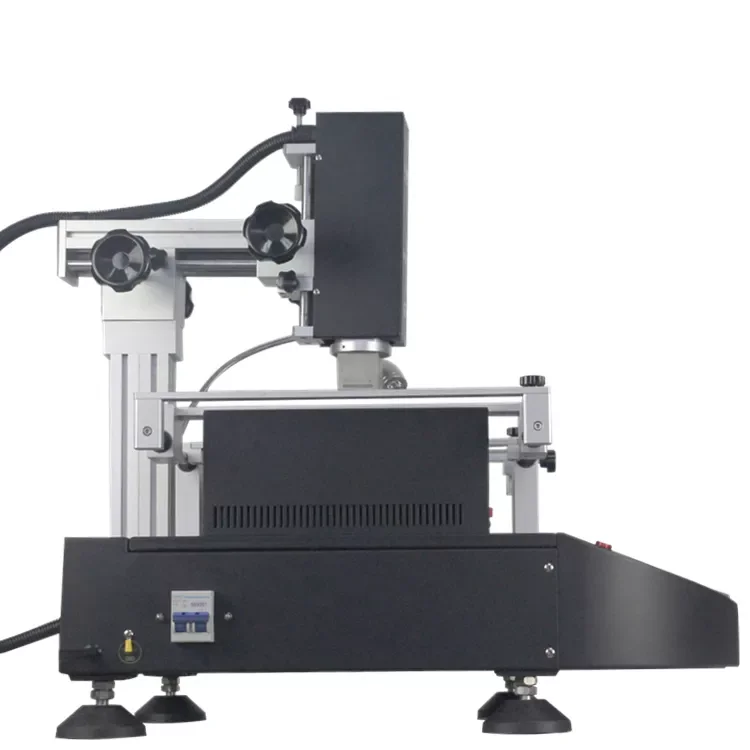

‌التحكم المتقدم:‌ تتميز المحطات الحديثة (مثل DH-5830) بشاشات تعمل باللمس‌.



‌المراقبة الحرارية:‌ قد تتضمن ‌مستشعر درجة حرارة خارجي‌ لقياس درجة حرارة ثنائي الفينيل متعدد الكلور بدقة.









غرض	المعلمة
مزود الطاقة	تيار متردد 220 فولت ±10％ 50 هرتز
القوة المقدرة	5500W
أعلى قوة	1200w
القوة السفلية	1200w
قوة الأشعة تحت الحمراء	3000w
مقبض تدفق الهواء العلوي-	لضبط تدفق الهواء الساخن العلوي-(خاصة الرقائق الصغيرة/الكبيرة جدًا)
وضع التشغيل	شاشة لمس عالية الدقة، وإعدادات النظام الرقمي
تخزين ملف تعريف درجة الحرارة	50000 مجموعة
التحكم في درجة الحرارة	مستشعر K + حلقة مغلقة
حركة السخان العلوي	يمين/يسار، أمامي/خلفي، يدور بحرية
دقة درجة الحرارة	±2 درجة
تحديد المواقع	تحديد المواقع الذكي، يمكن تعديل ثنائي الفينيل متعدد الكلور في اتجاه X وY مع "دعم 5 نقاط" + دعامة PCB الأخدود V- + التركيبات العامة.
حجم ثنائي الفينيل متعدد الكلور	الحد الأقصى 410 × 370 مم الحد الأدنى 22 × 22 مم
شريحة بغا	2x2 - 80x80 ملم
الحد الأدنى لتباعد الشريحة	0.15 ملم
مستشعر درجة الحرارة الخارجية	1 قطعة
أبعاد	570*610*570 مللي متر
الوزن الصافي	35 كجم
