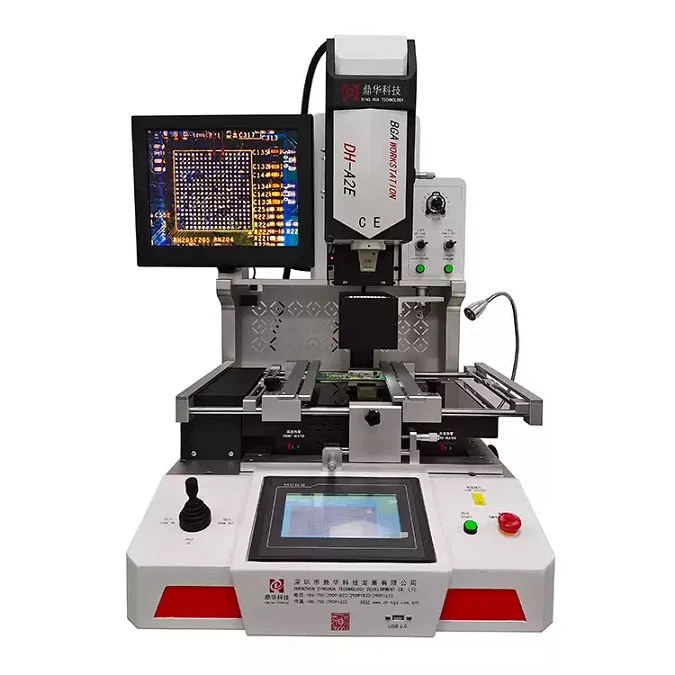

محطة إعادة صياغة المحاذاة البصرية







مواصفة	المعلمات التفصيلية
نموذج	DH-A2E نظام إعادة صياغة المحاذاة البصرية التلقائية Bga
إجمالي الطاقة	5700W
قوة التدفئة العليا	1200 واط (منطقة الهواء الساخن)
قوة التدفئة السفلية	1200 وات (منطقة الأشعة تحت الحمراء الثانية) + 3200W (منطقة الأشعة تحت الحمراء الثالثة)
مزود الطاقة	تيار متردد 220 فولت ±10% 50/60 هرتز
الأبعاد الكلية (الطول×العرض×الارتفاع)	600×700×850 ملم
الوزن الصافي	70 كجم
وضع التحكم في درجة الحرارة	K-نوع مزدوج حراري مغلق-تحكم في الحلقة + خوارزمية PID مستقلة
دقة التحكم في درجة الحرارة	±1 درجة
دقة تحديد المواقع	0.01 ملم (تعديل دقيق للميكرومتر)
التكبير البصري	ماكس 220x
طريقة تحديد المواقع	فتحة على شكل V- + محور X- دعامة PCB قابلة للتعديل + تركيب عام
حجم ثنائي الفينيل متعدد الكلور القابل للتطبيق	الحد الأدنى 10 × 10 مم / الحد الأقصى 450 × 500 مم
حجم الشريحة المطبق	2 × 2-80 × 80 مم
الحد الأدنى لتباعد الشريحة	0.1 ملم
قطاعات منطقة التدفئة	8 أجزاء للمناطق العلوية/السفلية (تخزين منحنى غير محدود)
منفذ درجة الحرارة الخارجية	1 (اختياري قابل للتوسيع)
واجهة البيانات	USB 2.0 (ترقية البرنامج/تصدير البيانات)
نظام التبريد	مروحة تدفق عالية-تبريد تلقائي-مروحة ذات تدفق متقاطع
إضاءة	ضوء بارد تايواني قابل للدوران 360 درجة
واجهة التشغيل	شاشة تعمل باللمس عالية الدقة ثنائية اللغة الصينية/الإنجليزية
أوضاع التشغيل	آلي + يدوي
ميزات السلامة	مفتاح إيقاف الطوارئ، حماية من إيقاف التشغيل التلقائي-.
الشهادات	م
حزم الرقائق المتوافقة	بغا، PGA، POP، BQFP، QFN، SOT-233، PLCC، TQFP، TDFN، TSOP، PBGA، CPGA إلخ.



1. 220x محاذاة بصرية عالية الدقة وتحديد موضع بدقة 0.01 مم

هذانظام إعادة صياغة بغامجهز بنظام محاذاة رؤية بصرية عالية الدقة قابلة للتكبير 220x وتقنية تحديد المواقع بالليزر، مما يوفر حالة تركيب شريحة واضحة تمامًا- بدون أي إزاحة أو اختلال في المحاذاة أثناء التشغيل. من خلال الضبط الدقيق للميكرومتر، تصل دقة تحديد الموضع إلى 0.01 مم، ويحقق تحديد موضع الفتحة على شكل V- مع دعامة PCB القابلة للتعديل على المحور X- موضعًا دقيقًا لـ PCBA بخطوة واحدة-. مقترنًا بإضاءة LED ذات الإضاءة الباردة التايوانية القابلة للدوران 360 درجة، فإنه يوفر مراقبة دون عائق لعملية إعادة العمل بأكملها، مما يضمن لحام الرقاقة ووضعها بشكل مثاليماكينة لحام بجا.



2. -تشغيل تلقائي ذكي كامل، عتبة صفر للتشغيل الرئيسي

DH-A2Eنظام إعادة صياغة بغاتحقق أتمتة كاملة وحقيقية من خلال وظائف -تلقي الرقائق التلقائية وتغذيتها وإعادة تدويرها، مما يؤدي إلى تحرير العمل اليدوي بشكل كامل من خلال إكمال العملية الكاملة لإزالة اللحام واللحام والالتقاط والاستبدال بنقرة واحدة. وهو يدعم كلا من أوضاع التشغيل اليدوية والتلقائية، وهو مناسب لكل من تصحيح الأخطاء وإعادة العمل على دفعات. يحتوي كمبيوتر التحكم الصناعي المضمن المزود بشاشة تعمل باللمس عالية الدقة HMI على-برامج إصلاح محددة مسبقًا، وتسمح الواجهة البديهية الصينية-ثنائية اللغة حتى للمشغلين عديمي الخبرة بإتقان العملية بسرعة-مما يقلل بشكل كبير من تكلفة تعلم استخداممحطة إعادة صياغة الأشعة تحت الحمراء.



3. مناطق درجة حرارة ثلاثية مستقلة وتدفئة عالية الدقة بالأشعة تحت الحمراء

كأداء عالي-.محطة إعادة صياغة الأشعة تحت الحمراء، إنها تعتمد أنابيب موجات الأشعة تحت الحمراء من ألياف الكربون لمنطقة التسخين المسبق، وتتميز بالتسخين السريع والكفاءة العالية وعمر الخدمة الطويل وتوفير الطاقة وحماية البيئة. يحتوي الجهاز على ثلاث مناطق تسخين مستقلة تمامًا (منطقة الهواء الساخن العلوية + منطقتي التسخين المسبق بالأشعة تحت الحمراء السفلية) بقدرة إجمالية تبلغ 5700 وات (1200 وات علوية + 1200W المنطقة الثانية + 3200W المنطقة الثالثة)، يتم التحكم في كل منها عن طريق خوارزمية PID مستقلة عالية التردد (دورة 32 مللي ثانية).

فهو يقوم فقط بتسخين المنطقة المستهدفة، وإعادة تدوير الحرارة الزائدة لتجنب الضرر الحراري للمكونات المحيطة، ويحافظ التحكم في الحلقة المغلقة -المزدوجة الحرارية من النوع K مع نظام تعويض درجة الحرارة التلقائي على دقة التحكم في درجة الحرارة بمقدار ±1 درجة- مما يضمن تسخينًا موحدًا ودقيقًا للماكينة لحام بجا‎القضاء تمامًا على مشاكل اللحام البارد واللحام المزيف. تعمل مروحة التدفق المتقاطع - ذات الطاقة العالية- على تبريد لوحة الدوائر المطبوعة تلقائيًا بعد التسخين لمنع الالتواء والتشوه، كما تحمي الجهاز من التقادم الحراري.



4. تصميم إنساني وتعديل متعدد الوظائف

سرعة هواء قابلة للتعديل: تتكيف وظيفة ضبط تدفق الهواء الصغير مع الرقائق ذات الأحجام المختلفة، مما يتجنب إزاحة المكونات أثناء اللحام، ويتيح إعادة العمل بكفاءة حتى لأصغر المكونات.

تركيبات عالمية وقوس: تعمل التركيبة العامة المتحركة والدعامة المتعددة الوظائف- على تثبيت مركبات ثنائي الفينيل متعدد الكلور بشكل محكم من أي شكل وحجم، وتحمي مكونات الحافة من التلف، وتتكيف مع جميع أحجام عبوات BGA لـنظام إعادة صياغة بغا.

منفذ درجة الحرارة الخارجية وواجهة USB: منفذ واحد للكشف عن درجة الحرارة الخارجية قابل للتوسيع لمراقبة درجة الحرارة في الوقت الفعلي-ومعايرة المنحنى الدقيقة؛ تدعم واجهة USB 2.0 ترقيات البرامج وتصدير بيانات إعادة العمل (منحنيات درجة الحرارة ومعلمات التشغيل) لتخزين الكمبيوتر وتحليله.

التحكم الصوتي-في الإنذار المبكر: تنبيهات المشغلين قبل 5-10 ثوانٍ من انتهاء عملية إزالة اللحام/اللحام من أجل تنسيق سير العمل بسلاسة، كما أن المعدات مجهزة بمفتاح إيقاف الطوارئ وحماية تلقائية من انقطاع التيار الكهربائي في حالة وقوع حوادث مفاجئة، مما يضمن سلامة التشغيل.

فوهات سبيكة قابلة للدوران 360 درجة: تتميز المواصفات المتعددة للفوهات المصنوعة من السبائك بسهولة التركيب والاستبدال، مما يضمن تركيز الهواء الساخن على المنطقة المستهدفة من أجل تسخين ولحام أكثر كفاءة.



5. المكونات المستوردة الأصلية ومراقبة الجودة الصارمة

كل عنصر أساسي من هذاماكينة لحام بجاومحطة إعادة صياغة الأشعة تحت الحمراءهو جزء أصلي مستورد، بما في ذلك مراكز ووحدات التسخين الأصلية الألمانية، وMitsubishi PLC والسائق، ومرحل Omron، ووحدة تنظيم الجهد FOTEK، ومصدر طاقة Mean Well ومضخة التفريغ MISMI، المقترنة بلوحة التحكم الصناعية الخاصة بشركة Dinghua الحاصلة على براءة اختراع من أجل -تشغيل مستقر على المدى الطويل.

يعتمد التركيب الكهربائي تصميمًا معياريًا مع وصلات مرقمة لتشخيص الأخطاء بسرعة وصيانة بسيطة. تخضع كل وحدة لـ 78 عملية صارمة لمراقبة الجودة واختبار التقادم الإلزامي لمدة 48 ساعة قبل التسليم، مما يضمن عدم وجود عيوب وأداء مستقر في ظل ظروف العمل الصناعية المستمرة.









يمكن لآلة التكور bga هذه إصلاح اللوحة الأم للكمبيوتر والهاتف الذكي والكمبيوتر المحمول والكاميرا الرقمية ومكيف الهواء والتلفزيون والمعدات الإلكترونية الأخرى من الصناعة الطبية وصناعة الاتصالات وصناعة السيارات وما إلى ذلك.

مجموعة واسعة من التطبيقات: BGA، PGA، POP، BQFP، QFN، SOT - 223، PLCC، TQFP، TDFN، TSOP، PBGA، CPGA، شريحة LED.
